Давно не секрет, что главный элемент управления водяного теплого пола – насосно-смесительный узел - в нем происходит магия смешивания теплоносителя и доведения его до температуры необходимой для того чтобы поверхность пола была не холодной и не перегретой.

Насосно-смесительные узлы торговой марки ВТП - Комбо имеют в своем составе два регулирующих клапана, это необходимо и достаточно для эффективного и комфортного управления системой теплого пола:

На заре становления систем напольного отопления, когда ещё не было насосно-смесительных узлов, системы управления компоновались из отдельных элементов. Возникал вопрос - как лучше управлять теплым полом: по температуре теплоносителя подаваемого или возвращающегося из контуров?

• Контроль по входной температуре обеспечивает поддержание заданной температуры на входе в систему, но не корректирует температуру теплоносителя при изменении внешних условий. За окном похолодало, прибавь температуру, потеплело убавь.
• Контроль по температуре теплоносителя, возвращающегося из системы, обеспечивает автоматическую корректировку температуры теплоносителя, подаваемого в систему. Холодает, теплосъём увеличивается, температура на выходе из контуров снижается и автоматически увеличивается температура теплоносителя, подаваемого в контуры тёплого пола. Теплеет – наоборот, температура теплоносителя, подаваемого в контуры, автоматически снижается. Система автоматически корректирует тепловую мощность системыв зависимости от потребности.

Причины опережающего развития насосно-смесительных узлов с контролем по температуре на входе в том, что они появились первыми. Простые, компактные, удобные для монтажа - это привлекало монтажников. Пользователи с смирились с доводами, что альтернативы нет. Стали применять электронные системы управления с приводами на отдельных контурах и/или использовать электронные системы погодозависимого управления. Но у таких систем управления есть слабое звено – с увеличением количества компонентов снижается надёжность и увеличиваются сложность обслуживания.

Сдерживающим фактором насосно-смесительных узлов, управляемых по температуре обратного потока являлась опасность превышения температуры на входе в систему на этапе её прогрева. Были попытки применения термостатов превышения температуры с платами рассеивания. По предположению автора статьи, наглядный тому пример отсутствие моделей M056 или M057 НСУ от итальянской компании «ICMA». Базовые блоки позволяют скомпоновать НСУ с управлением по температуре теплоносителя возвращающегося из контуров тёплого пола. Для защиты от превышения входной температуры использован защитный датчик, останавливающий циркуляционный насос при поступлении на вход в контуры тёплого пола теплоносителя с температурой выше 50 гр.С.

Но система не обеспечивала нормального запуска системы отопления.

Указанная проблема была решена совсем недавно - использованием в насосно-смесительных узлах контроля температуры теплоносителя как на выходе из системы,так и на входе, с помощью двух термостатических головок с выносными датчиками. Управление по входной температуре осуществляется на этапе разогрева системы, а в остальное время управление автоматически переходит на контроль температуры выходящего теплоносителя.

Мы полагаем что внедрение двухступенчатого контроля температур положит начало новому этапу развития систем напольного отопления с применением ТермоАдаптивных насосно-смесительных узлов.

Причём НСУ серии КОМБО, благодаря использованию двух регулирующих клапанов, обеспечивает огромное количество вариантов подключения к теплоснабжающей магистрали. Подключение коллекторных групп с левой и правой стороны от НСУ.

Почему лучше сразу установить Насосно-смесительный узел для водяного теплого пола с расширенными функциональными возможностями.

Разобрали, рассмотрели, измерили и сделали вывод

Представляем новые насосно-смесительные узлы собственной разработки, которые будут поставляться под торговой маркой «ВТП». Уникальность решений подтверждена более чем 10 патентами на полезные модели и изобретения.

 ТермоАдаптивные  Насосно-Смесительные Узлы

Для идентификации насосно-смесительных узлов, способных корректировать температуру теплоносителя, подаваемого в систему отопления в зависимости от степени её прогрева, было сформулировано название – ТермоАдаптивные.

 Управление водяным теплым полом происходит непрерывно - реагируя на его теплоотдачу.

• холодает - автоматически увеличивается температура подаваемого теплоносителя.
• теплеет–температура подаваемого теплоносителя плавно уменьшается.

Принцип работы простой и понятный:

ТА НСУ управляют системой отопления по двум контролируемым температурам: на подаче и на возврате.

К теплоносителю, циркулирующему через контуры теплого пола, подмешивается теплоноситель из высокотемпературной магистрали, количество которого регулируется автоматически.

    При запуске системы отопления осуществляется контроль по температуре теплоносителя подаваемого в контуры тёплого пола, как и в традиционных узлах управления.

После прогрева системы тёплого пола ТА НСУ поддерживает на заданном значении температуру теплоносителя на выходе из него. При изменении температуры помещения, в зависимости от отклонения температуры возвращающегося теплоносителя, увеличивается или уменьшается количество теплоносителя, поступающего из отопительной магистрали или котла.

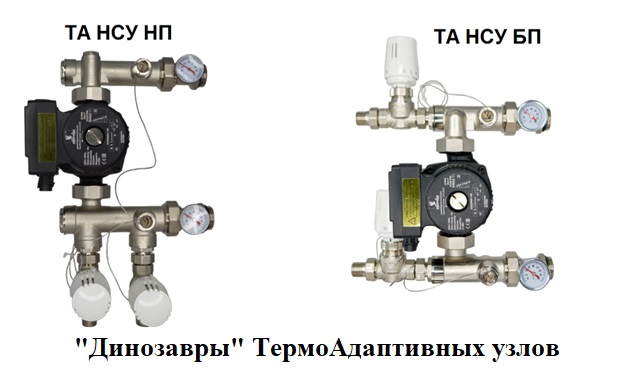

 ТермоАдаптивные Насосно-Смесительные Узлы ТА НСУ НП и ТА НСУ БП.

 ТермоАдаптивные  Насосно-Смесительные Узлы КОМБО

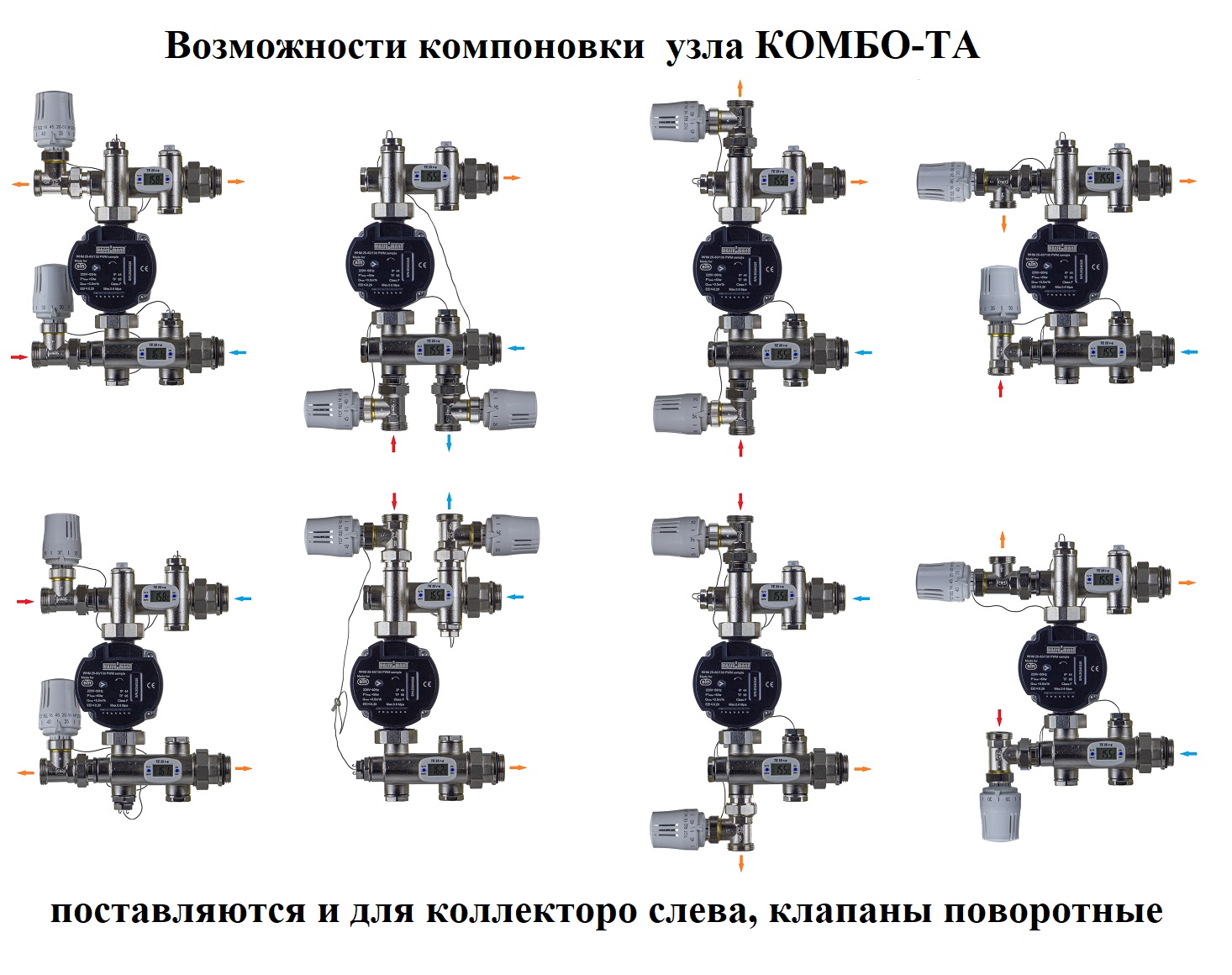

 Конструкция Узлов «КОМБО», позволяет компоновать системы напольного отопления, решая различные комбинации технических задач потребностей:

- Располагать коллекторную группу справа или слева от НСУ.

  - Параллельного и последовательного типа смешивания.

  - Для подключения к теплоснабжающей магистрали, расположенной справа, слева, снизу и сверху.

Классические насосно-смесительные узлы

В ассортименте нашей компании присутствуют и традиционные узлы для водяных теплых полов – управляемых по температуре теплоносителя подаваемого в контуры тёплого пола - к их достоинствам можно отнести компактность и наличие узлов, позволяющих располагать коллекторную группу справа или слева от НСУ.

Насосно-смесительные узлы «КОМПАКТ»

Представлены классические НСУ с байпасом и с управлением по температуре помещения с помощью сервопривода, соединённого с комнатным термостатом, в том числе подключенного к системе «Умный дом».
