Схемы подключения смесительных узлов.

Собрали на этой страничке все схемы насосно-смесительных узлов ВТП.

Начнем со схем ТермоадАптивных смесительных узлов - основное управление у них осуществляется по "обратке", т.е. по температуре возвращающегося из контуров теплоносителя:

Магистраль можно подвести сбоку или снизу, позднее подготовим схемы для подключения магистрали сверху и разносторонне, это осуществляется перестановкой клапанов, также клапаны можно заменить на угловые, если Вам удобно.

Серия КОМБО.Л, когда коллекторную группу нужно подключить СЛЕВА:

Серия КОМБО.П, когда коллекторную группу нужно подключить СПРАВА:

Классческие насосно-смесительные узлы с байпасом:

Магистраль можно подвести сбоку или снизу, позднее подготовим схемы для подключения магистрали сверху, это осуществляется перестановкой клапанов, также клапаны можно заменить на угловые, если Вам удобно.

Серия КОМПАКТ-Б.Л, когда коллекторную группу нужно подключить СЛЕВА:

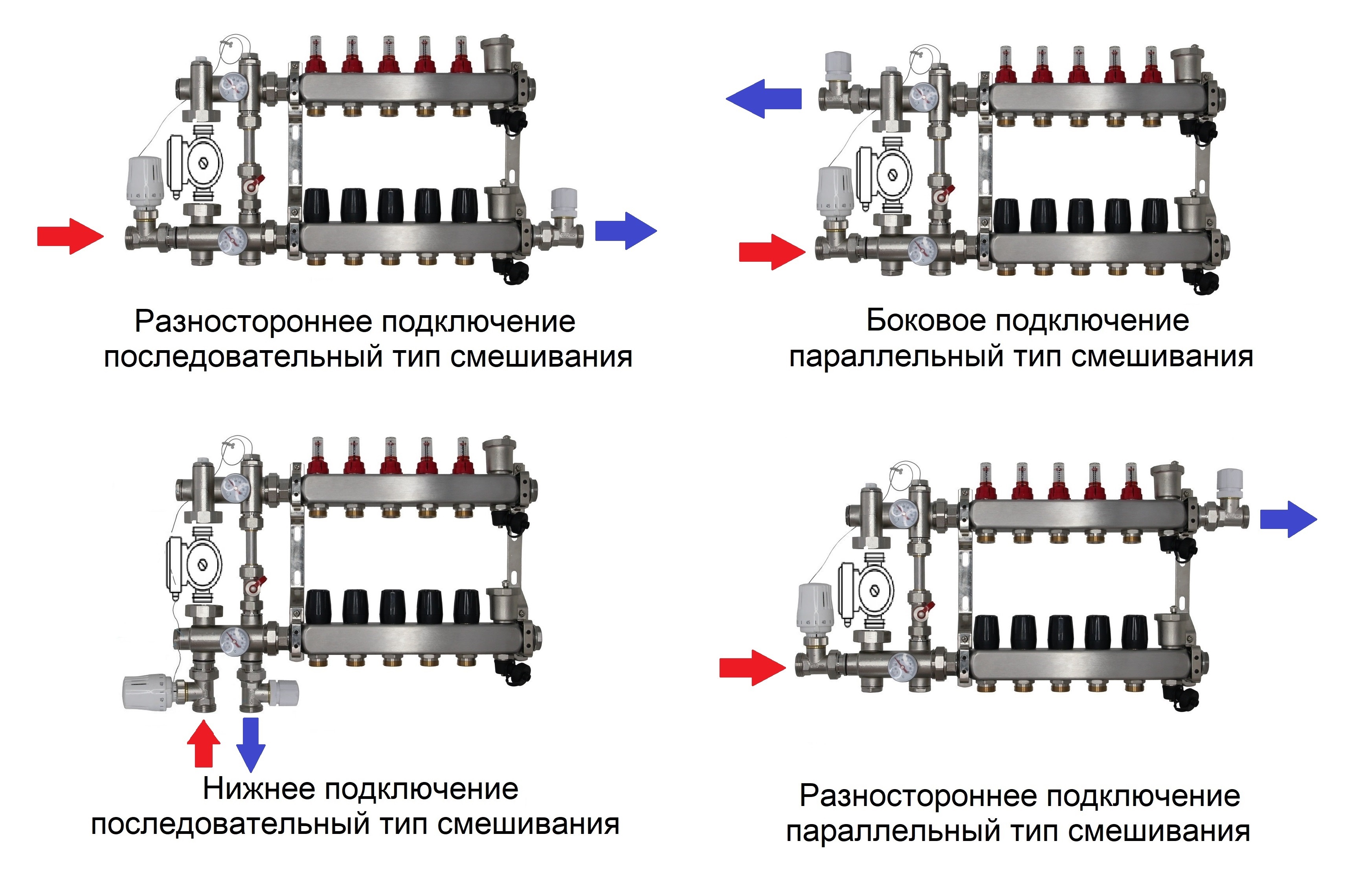

Серия КОМПАКТ-Б.П, когда коллекторную группу нужно подключить СПРАВА:
