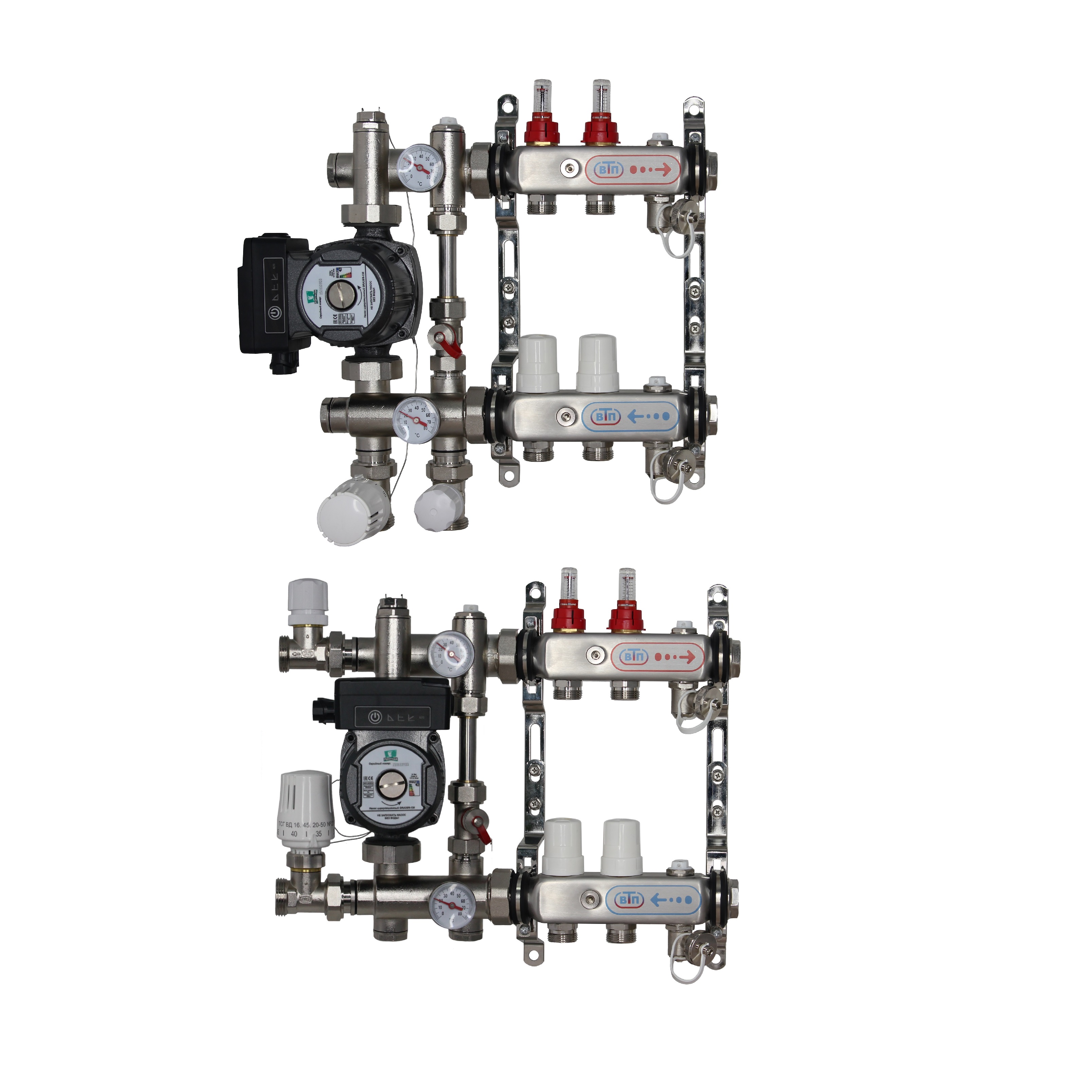

КО ВТП КОМПАКТ-Б.П-2 (с байпасом), комплект коллекторов теплого пола на 2 контура справа от смесительного узла + частотный насос PUMPMAN

В состав поставки входит:
• Коллекторная группа серии А40.Ртн.Нг/Вр. на 2-12 контуров, с накидными гайками 1.1/4" и с функцией защиты контуров от засорения.*
• Насосно-смесительный узел КОМПАКТ-Б.П или КОМПАКТ-Б.Л с встроенным байпасом, укомплектованный термостатической головкой ТСГ ВД с диапазоном задаваемых температур от 20 до 50 гр.С. и двумя регулирующими клапанами.
• Частотный циркуляционный насос с монтажным размером 130мм. Присоединительные резьбы насоса 1.1/2" (серии 25/60).
*** С комплектом необходимо использовать соединители стандарта «Евроконус» ЕК3/4», соответствующие типу и размеру присоединяемой трубы. В состав НЕ входят

Устройство Комплекта Обвязки КОМПАКТ-Б

      В состав Комплекта для Обвязки Водяного Тёплого Пола КО ВТП КОМПАКТ-Б входят пара коллекторов из нержавеющей стали SUS 304. Коллектор подачи (1) и возврата (2) изготовлены со свободно вращающимися накидными гайками 1.1/4" (3) и закрепляются на раздвижных кронштейнах (4). Коллекторы оснащены ручными клапанами (5) для удаления из системы воздуха, и поворотными дренажными вентилями (6) для заполнения системы или слива из неё теплоносителя. В свободных торцах коллекторов выполнены резьбовые отверстия с внутренней резьбой 1", снабжённые заглушками. При необходимости отверстия могут быть использованы для расширения функционала системы. Коллектор подачи оснащён балансировочными клапанами с расходомерами (7) производства компании «Тaconova», коллектор возврата оснащён регулирующими клапанами (8) нажимного действия. Монтажный элемент клапанов имеет резьбу М30х1,5мм и обеспечивает возможность установки термостатической головки или сервопривода. При поставке клапаны снабжены защитно-регулировочными колпачками (9). Для удобства подсоединения трубопроводов отопительных контуров патрубки (10) адаптированы под соединители стандарта евроконус ЕК3/4».
    Коллектор подачи, посредством накидной гайки с соединяется с блоком подачи (11) насосно-смесительного узла, коллектор возврата соединяется с блоком подмеса (12). Блоки подачи и подмеса объединяются циркуляционным насосом (13), посредством накидных гаек 1.1/2" имеющихся на блоках НСУ. Параллельно насосу между блоками НСУ встроен байпас (14), с регулирующим вентилем (15). На блоке подачи устанавливается регулирующий клапан возврата (16), а на блоке подмеса регулирующий клапан подачи (17). На один из регулирующих клапанов устанавливается термостатическая головка (18) ТСГ ВД 20-50, термодатчик (19), с которым она сообщена капиллярной трубкой (20), устанавливается в защитную гильзу (21) расположенную на патрубке напротив выхода из циркуляционного насоса. На патрубке, расположенном над байпасом устанавливается ручной клапан для удаления воздуха из системы.
На блоке подачи и подмеса НСУ через защитные гильзы устанавливаются термометры (22). В свободные патрубки блока подмеса герметизируют резьбовыми заглушками (23) из комплекта поставки. В блок подмеса встроен обратный клапан (24). Регулирующие клапаны снабжены защитно-регулировочными колпачками (25).

Принцип работы Комплекта Обвязки КОМПАКТ-Б

     Система работает следующим образом. В контуры «Тёплого пола» теплоноситель подаётся циркуляционным насосом (13), через коллектор подачи (1) и отдав часть тепла, возвращается через коллектор возврата (2) в насосно-смесительный узел. В блоке подмеса (12) к возвратившемуся теплоносителю Т4 подмешивается теплоноситель Т1 из теплоснабжающей магистрали или от котла. Теплоносители Т1 иТ4 смешиваются и поступают в блок подачи (11), откуда основное количество теплоносителя Т3 поступает в контуры «тёплого пола, а часть теплоносителя Т2 возвращается в теплоснабжающую магистраль. Температура теплоносителя задаётся поворотом регулятора на термоголовке (18), которая сообщается через капиллярную трубку (20) с термодатчиком (19), установленным в защитной гильзе (21) блока подачи. При достижении заданной температуры термоголовка воздействует на регулирующий клапан, ограничивая поступление теплоносителя из теплоснабжающей магистрали. Термоголовка устанавливается на клапане подачи или возврата. На другой регулирующий клапан может быть установлен сервопривод, управляемый комнатным термостатом, или термоголовка с выносным датчиком температуры воздуха и/или пола. Сервоприводы или ТСГ могут быть установлены и на регулирующих клапанах коллектора возврата. В таком случае необходимо учитывать возможность закрытия одновременно всех контуров отопления. При использовании в системе циркуляционного насоса без частотного управления, для его защиты от работы без расхода теплоносителя необходимо задействовать байпас (14).
Вентиль (15) байпаса необходимо приоткрыть, обеспечив проток теплоносителя через циркуляционный насос, достаточный для охлаждения насоса. Байпас позволяет при необходимости увеличить скорость прогрева системы отопления.

Особенности комплектации и варианты компоновки.

    Применение в комплектах коллекторной группы модели А40.Ртн.Нг/Вр. с накидными гайками 1.1/4", в совокупности с насосно-смесительными узлами КОМПАКТ-Б.П обеспечивает размещение коллекторной группы с правой стороны от НСУ, а в совокупности с насосно-смесительными узлами КОМПАКТ-Б.Л обеспечивает размещение коллекторной группы с левой стороны от НСУ.
     Применение в комплектах регулирующих клапанов: РКУ15, РКП15, РКУ20, РКП20 и РКП20УПС предоставляют возможность разнообразия подключения к теплоснабжающей магистрали и обеспечивает выбор узла под оптимальную тепловую мощность.
• все регулирующие клапаны снабжены разъёмными соединениями – адаптерами со штатными уплотнительными элементами, герметизирующими место сопряжение с НСУ. Подмотка льна, ленты ФУМ или нитей не требуется.
• регулирующие клапаны РКУ15 и РКП15 имеют все выходы с геометрией для подключения соединителей стандарта «евроконус» 3/4".

Комплект поставки позволяет скомпоновать систему отопления «тёплый пол» следующих конфигураций:

    Коллекторная группа слева, НСУ справа. Подключение теплоснабжающей магистрали снизу. В системе осуществляется последовательный тип смешивания теплоносителя, при котором весь подготовленный по температуре теплоноситель проходит через контуры тёплого пола, а в теплоснабжающую магистраль возвращается теплоноситель, отдавший свою тепловую энергию отапливаемым помещениям. Тип смешивания является наиболее энергосберегающим.

    Коллекторная группа справа, НСУ слева. Подключение теплоснабжающей магистрали сбоку. В системе осуществляется параллельный тип смешивания теплоносителя, при котором часть подготовленного по температуре теплоносителя проходит через контуры тёплого пола, а часть возвращается в теплоснабжающую магистраль. Тип смешивания наиболее благоприятен для отопительных котлов критичных к пониженной температуре, поступающего в котёл теплоносителя.

    Коллекторная группа справа, НСУ слева. Подключение теплоснабжающей магистрали с разных сторон. В системе осуществляется последовательный тип смешивания теплоносителя, при котором весь подготовленный по температуре теплоноситель проходит через контуры тёплого пола, а в теплоснабжающую магистраль возвращается теплоноситель, отдавший свою тепловую энергию отапливаемым помещениям. Тип смешивания является наиболее энергосберегающим.

    Коллекторная группа справа, НСУ слева. Подключение теплоснабжающей магистрали с разных сторон. В системе осуществляется параллельный тип смешивания теплоносителя, при котором часть подготовленного по температуре теплоносителя проходит через контуры тёплого пола, а часть возвращается в теплоснабжающую магистраль. Тип смешивания наиболее благоприятен для отопительных котлов критичных к пониженной температуре, поступающего в котёл теплоносителя.
