Комплекты ВТП серии КОМБО

Термоадаптивные обвязки для теплого пола серии КОМБО - управляют температурой теплоносителя по "подаче" и по "обратке"

Комплекты коллекторов для теплого пола со смесительными узлами «КОМБО» представлены всеми возможными вариациями, решая различные комбинации технических задач и потребностей:

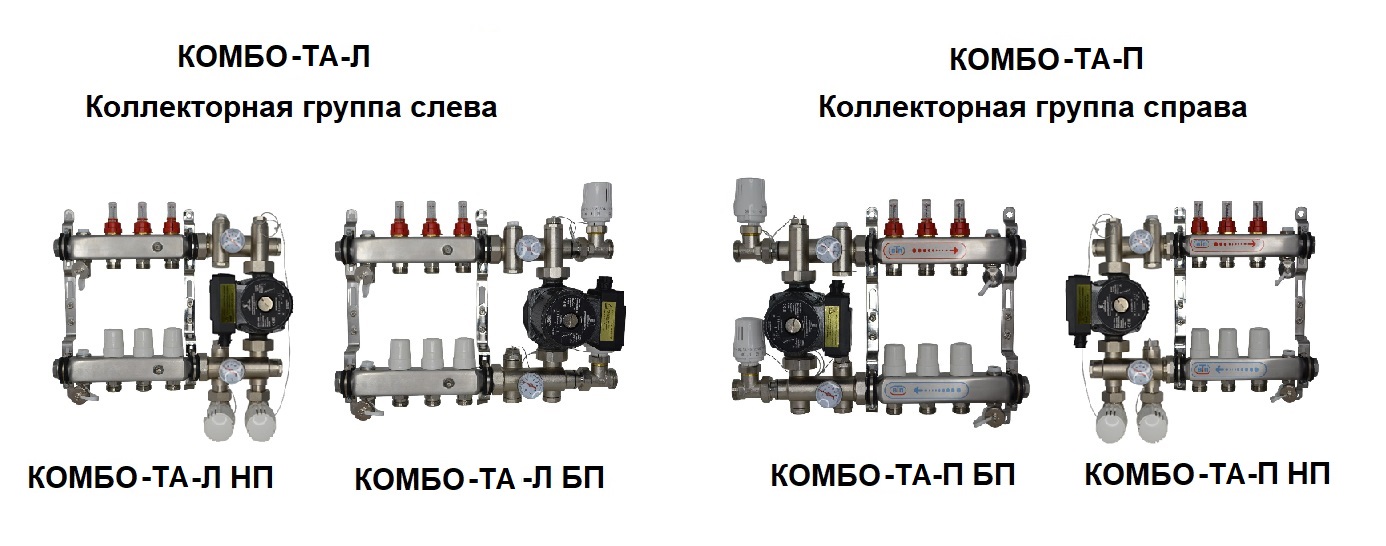

• Коллекторная группа может быть расположена справа или слева от НСУ.
• Параллельного и последовательного типа смешивания потоков теплоносителя.
• Есть комплекты с подключением к теплоснабжающей магистрали, расположенной справа, слева, снизу и сверху.

Обвязки для водяных теплых полов серии КОМБО качественно объединяют в себе простоту управления и технологичность автоматического устройства водяного пола в виде основного или дополнительного отопления.

Комплект обвязки теплого пола уже на входе в смесительный узел позволяет ограничить температуру теплоносителя с помощью прижима потока (температуру на подаче Вы можете видеть на встроенном в коллектор термометре) этим обеспечивается контроль по температуре теплоносителя, подаваемого в контуры тёплого пола.

После прогрева контуров тёплого пола управление осуществляется по температуре теплоносителя возвращающегося из контуров тёплого пола - Для визуального контроля работы системы термометр есть и на коллекторе "обратки".

При изменении температуры в помещении изменяется и температура теплоносителя, возвращающегося из контуров тёплого пола в смесительный узел, и, следовательно, клапан на входе в НСУ увеличивает или уменьшает количество теплоносителя поступающего от источника теплоснабжения, котла или отопительной магистрали. Одновременно и клапан на выходе регулирует расход теплоносителя для достижения температуры заданной на термоголовке. Таким образом непрерывно  поддерживается заданная температура теплоносителя как на входе так и на выходе из системы теплого пола.

• Герметичность обеспечена за счет эластичных уплотнительных элементов. Конструкция готова к работе.
• Балансировка контуров производится с помощью настроечных клапанов с расходомерами.

Назначение и область применения

• Коллекторная обвязка для водяного теплого пола из нержавеющей стали со встроенными термометрами на коллекторах подачи и обратки, предназначена для системного распределения потока теплоносителя с давлением до 6 бар (Атм) и температурой до 70 ºС .
• Коллекторный блок объединяет в себе подающий и обратный коллекторы из нержавеющей стали AISI304, ручные настроечные клапаны c расходомерами, регулирующие термостатические клапаны (с возможностью установки электротермического сервопривода), пробки коллекторов, отверстие с гильзой и термометрами, и крепежные кронштейны из оцинкованной стали.
• работает как на водяном, так и низкозамерзающем (гликолевом) теплоносителе.
• выпускаются с количеством выходов от 2-х до 9-ми (позже появятся до 12-ти)
• Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4" (НР).
• Подходит для присоединения трубопроводов из металлопластика, полипропилена, меди, сшитого полиэтилена  с помощью фитингов стандарта «евроконус» 3/4" (НР).

В комплект поставки входит все что на фото:

• частотный циркуляционный насос,
• смесительный узел с клапанами и погружными датчиками,
• коллекторная группа с термометрами, расходомерами креплениями к стене, спускниками и регулирующими вентилями.

Производитель оставляет за собой право, без предварительного уведомления, вносить изменения в конструкцию, комплектацию или технологию изготовления изделия,   сохранив или улучшив его потребительские свойства и технические характеристики
