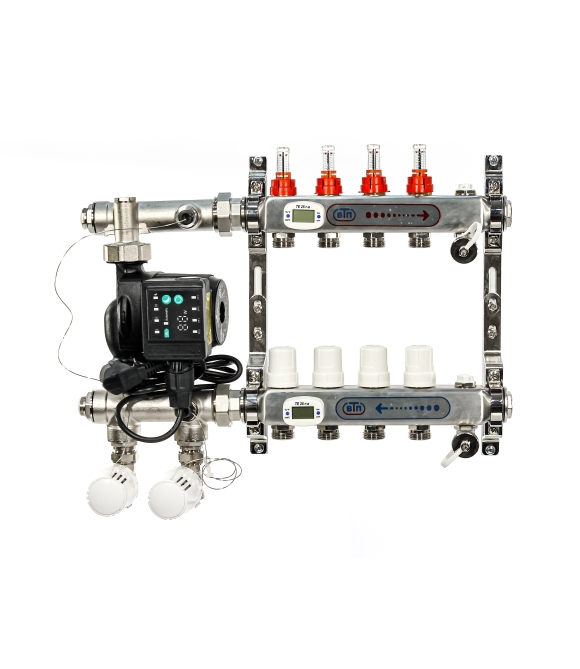

Комплект обвязки для теплого пола ТЕРМО-A с нижним подключением магистрали, и с коллекторной группой на 4 выхода - контролирует и регулирует температуру теплоносителя по "подаче" и по "обратке"
Обвязки для водяных теплых полов серии ТЕРМО-A качественно объединяют в себе простоту управления и технологичность автоматического устройства водяного пола в виде основного или дополнительного отопления. Комплект обвязки теплого пола уже на входе в смесительный узел позволяет ограничить температуру теплоносителя с помощью прижима потока (температуру на подаче Вы можете видеть на встроенном в коллектор термометре) этим обеспечивается контроль по температуре теплоносителя, подаваемого в контуры тёплого пола.
После прогрева контуров тёплого пола управление осуществляется по температуре теплоносителя возвращающегося из контуров тёплого пола - Для визуального контроля работы системы термометр есть и на коллекторе "обратки".
При изменении температуры в помещении изменяется и температура теплоносителя, возвращающегося из контуров тёплого пола в смесительный узел, и, следовательно, клапан на входе в НСУ увеличивает или уменьшает количество теплоносителя поступающего от источника теплоснабжения, котла или отопительной магистрали. Одновременно и клапан на выходе регулирует расход теплоносителя для достижения температуры заданной на термоголовке. Таким образом непрерывно поддерживается заданная температура теплоносителя как на входе так и на выходе из системы теплого пола.
Герметичность обеспечена за счет эластичных уплотнительных элементов. Конструкция готова к работе.

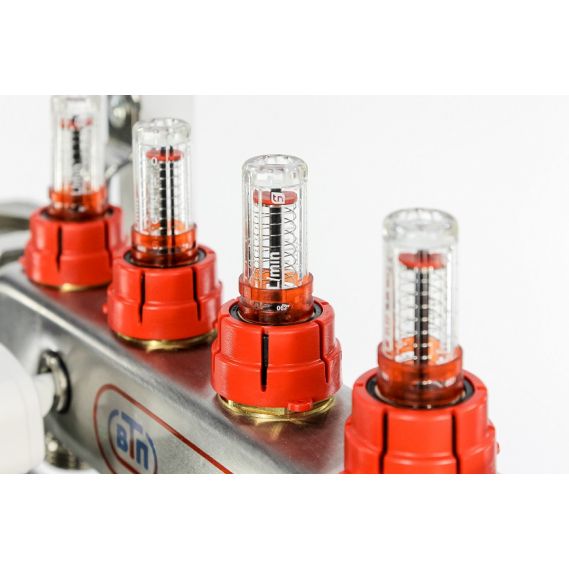

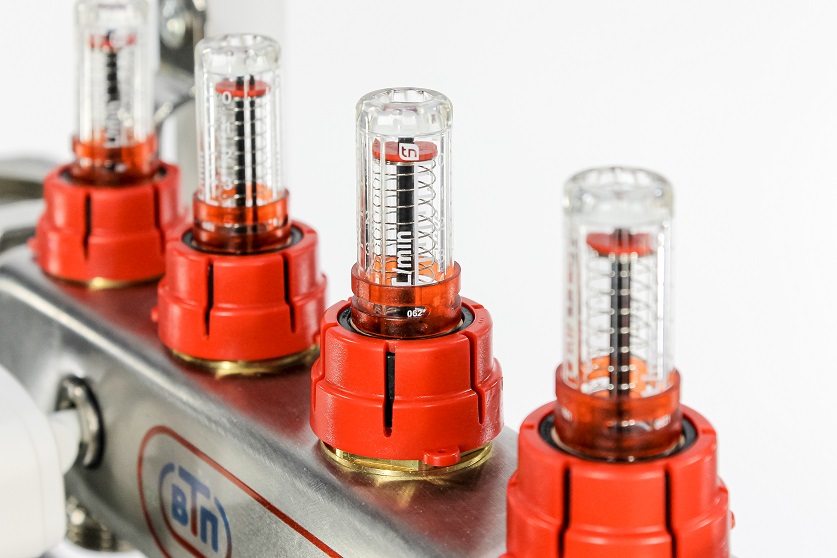

Балансировка контуров производится с помощью настроечных клапанов с расходомерами.
Преимущество и основное отличие комплектов ТЕРМО-A - это контроль и автоматическая регулировка температуры по "обратке" и по подаче.
Назначение и область применения
Коллекторная обвязка для водяного теплого пола из нержавеющей стали со встроенными термометрами на коллекторах подачи и обратки, предназначена для системного распределения потока теплоносителя с давлением до 6 бар (Атм) и температурой до 70 ?С .
Коллекторный блок объединяет в себе подающий и обратный коллекторы из нержавеющей стали AISI304, ручные настроечные клапаны c расходомерами, регулирующие термостатические клапаны (с возможностью установки электротермического сервопривода), пробки коллекторов, отверстие с гильзой и термометрами, и крепежные кронштейны из оцинкованной стали.
работает как на водяном, так и низкозамерзающем (гликолевом) теплоносителе.
выпускаются с количеством выходов от 2-х до 7-ми (позже появятся до 12-ти)
Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4" (НР).
Подходит для присоединения трубопроводов из металлопластика, полипропилена, меди, сшитого полиэтилена с помощью фитингов стандарта «евроконус» 3/4" (НР).

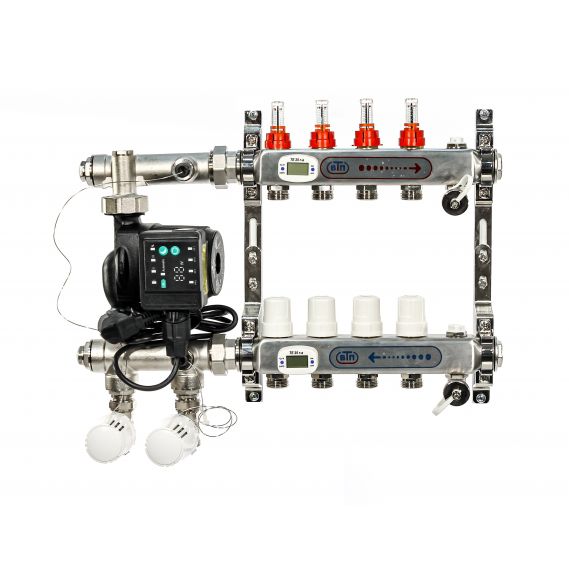

В комплект поставки входит все что на фото:
- частотный циркуляционный насос,
- смесительный узел с клапанами и погружными датчиками,
- коллекторная группа с термометрами, расходомерами креплениями к стене, спускниками и регулирующими вентилями.
