Комплект включает в себя:

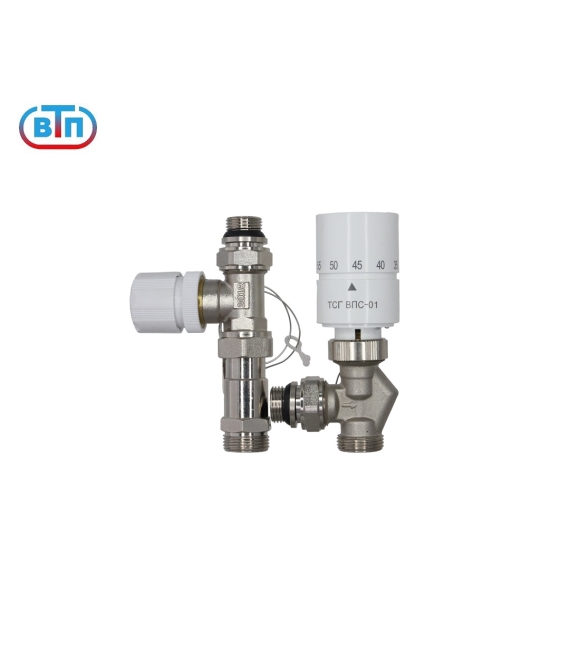

- Регулирующий клапан прямой РКП-15а - 1 шт.
- Регулирующий клапан осевой - 1 шт.
- Термостатическая головка ТСГ ВПС-01 – 1шт.
- Регулирующий/защитный колпачок - 2 шт.
Примеры использования RTL комплект клапанов П1.О1. (прямой/осевой)
RTL Комплект клапанов предназначен для подключения контура теплого пола к системе радиаторного отопления без применения дополнительного циркуляционного насоса. Циркуляция теплоносителя через контур «тёплого пола» обеспечивается за счет перепада давления, создаваемого циркуляционным насосом радиаторной системы отопления. Комплекты успешно используются для организации локальных участков «тёплого пола» в коридорах, ванных комнатах, банях и саунах. Благодаря компактным размерам, комплекты RTL-клапанов идеально подходят для встройки «тёплого пола» в готовые системы отопления.
Комплект состоит из 2 регулирующих клапанов и термостатической головки ТСГ ВПС-01 с выносным проточным датчиком-сенсором. Термостатическая головка соединена с датчиком посредством капиллярной трубки из нержавеющей стали.
Подключение контура «теплый пол» к клапану и датчику осуществляется при помощи соединителей стандарта «Евроконус» ЕК 3/4". Адаптеры подключения к системе основного отопления снабжены герметизирующими уплотнительными элементами из NBR-70.
Особенностью RTL- комплектов является непрерывное и плавное управление температурой теплоносителя на выходе из контура "теплого пола".
RTL клапаны с проточным сенсором, в отличии от устройств с термоголовкой, контролирующей температуру корпуса клапана, обладают способностью восстановления штатной работы после временного превышения температуры выше заданного значения.
Расположение регулирующих клапанов на входе и выходе позволяет отключать контур «тёплого пола» от основной системы отопления. Один из клапанов может быть использован для установки сервопривода, управляемого термостатом помещения или термостатической головкой.
Теплоноситель (Т1) через регулирующий клапан подачи (1) поступает в контур «Тёплого пола» (6). Температура поступающего теплоносителя равна температуре теплоносителя в точке подключения к системе радиаторного отопления. Просим обращать внимание на этот фактор.
Управление температурой тёплого пола основана на ограничении протока теплоносителя через контур. Установка температуры теплоносителя на выходе из контура тёплого пола осуществляется поворотом регулятора на корпусе термоголовки. Проточный датчик-сенсор (5), установленный на участке возврата контролирует температуру теплоносителя (Т2) и воздействует на термоголовку (3), расположенную на регулирующем клапане (1) . При отклонении температуры теплоносителя (Т2) от заданного значения изменяется количество поступающего в контур тёплого пола теплоносителя (Т1). Таким образом, скорость движения теплоносителя через контур тёплого пола поддерживается на уровне, при котором температура теплоносителя в проточном датчике (5) соответствует значению, установленному на регуляторе термоголовки (3).
Технические характеристики:
1. RTL-комплекты позволяют подключать контуры длиной до 90 метров. Для сглаживания неравномерности прогрева пола рекомендуется укладывать трубу по схеме «улитка».
2. Не рекомендуется использовать в качестве теплоносителя спирты, минеральные и синтетические масла и гликолевые теплоносители с концентрацией более 50%.
3. Рекомендуемые значения температуры, задаваемые на термоголовке 25-40гр.С.
Габаритные и установочные размеры
