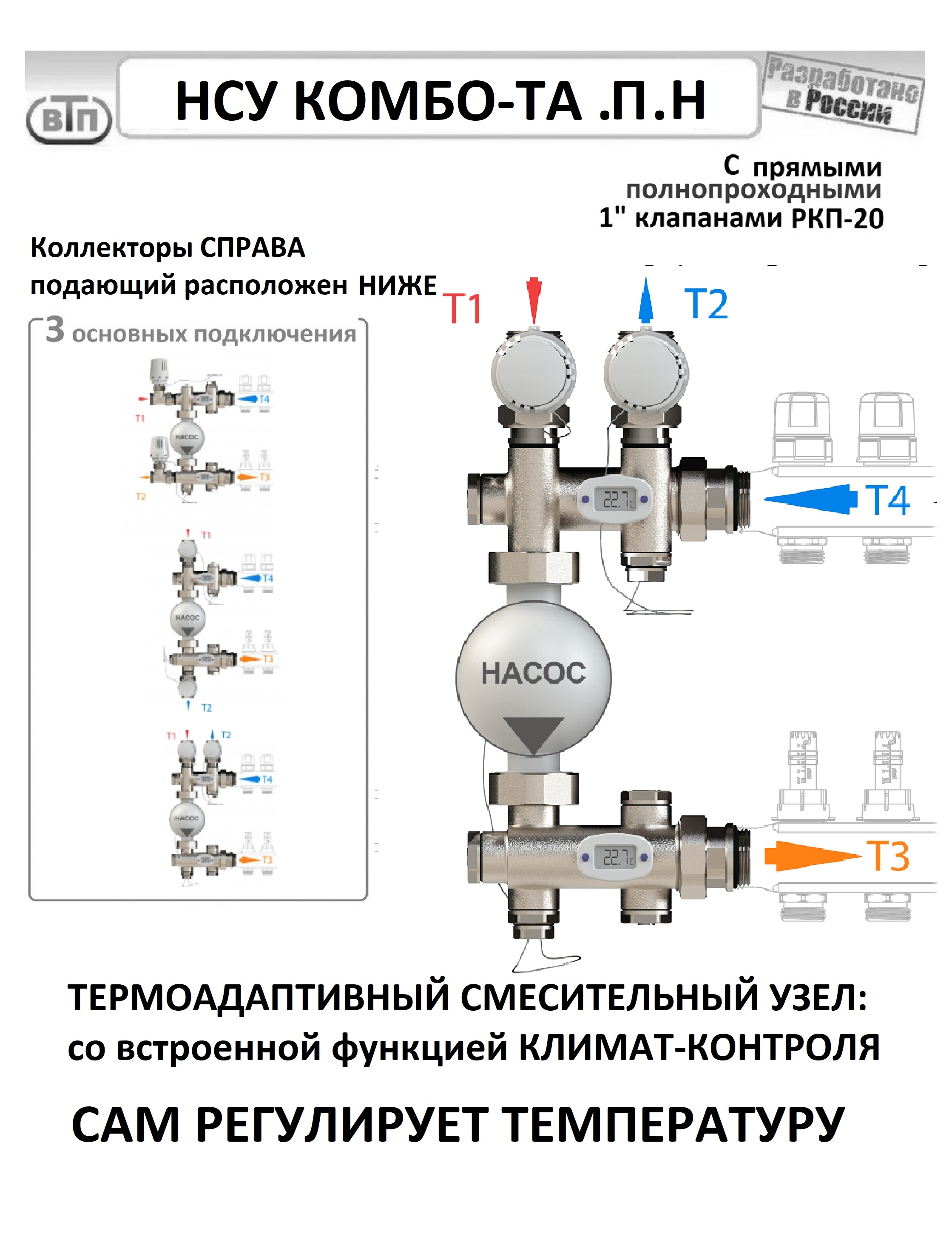

ТермоАдаптивный Насосно-Смесительный Узел КОМБО-ТА-П

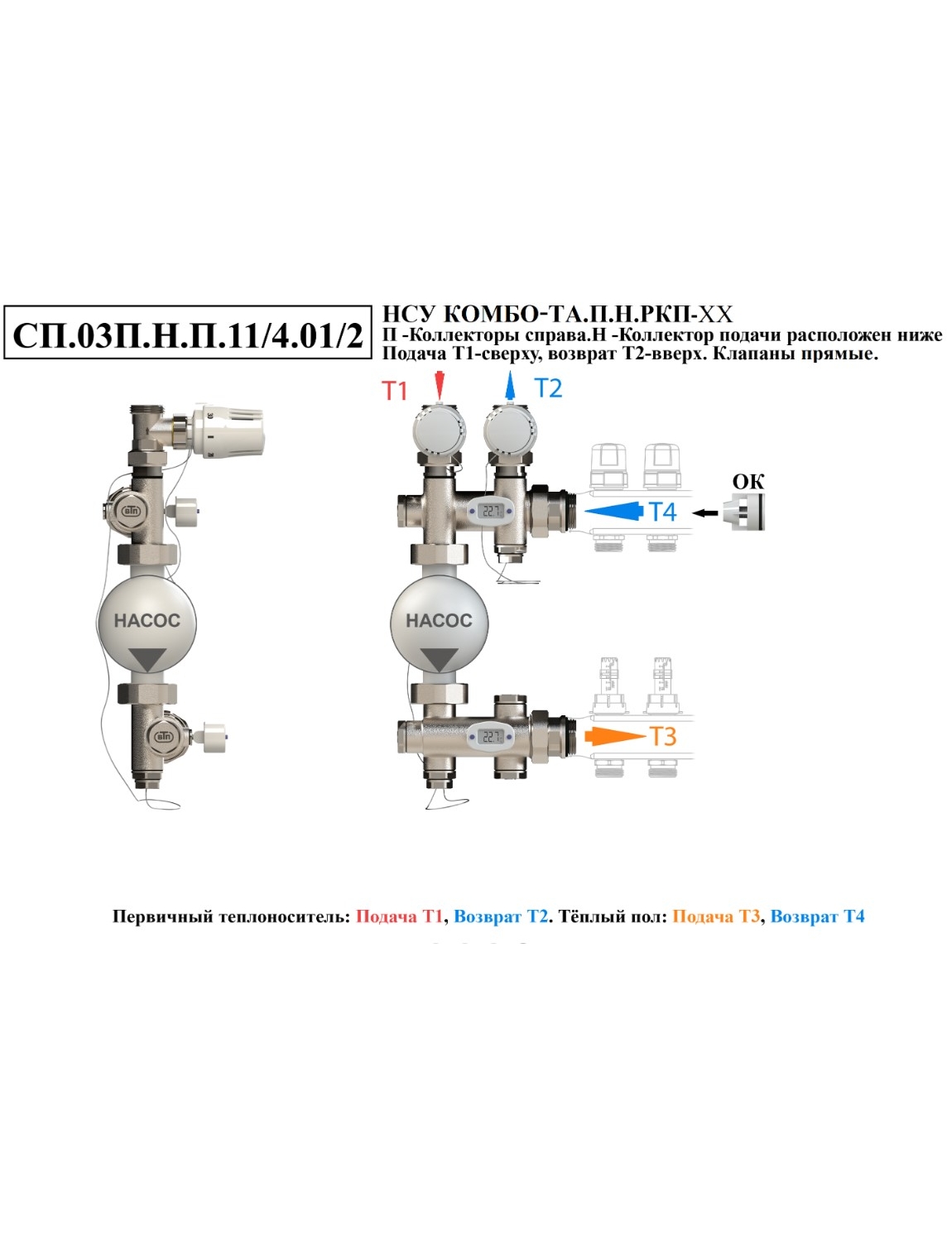

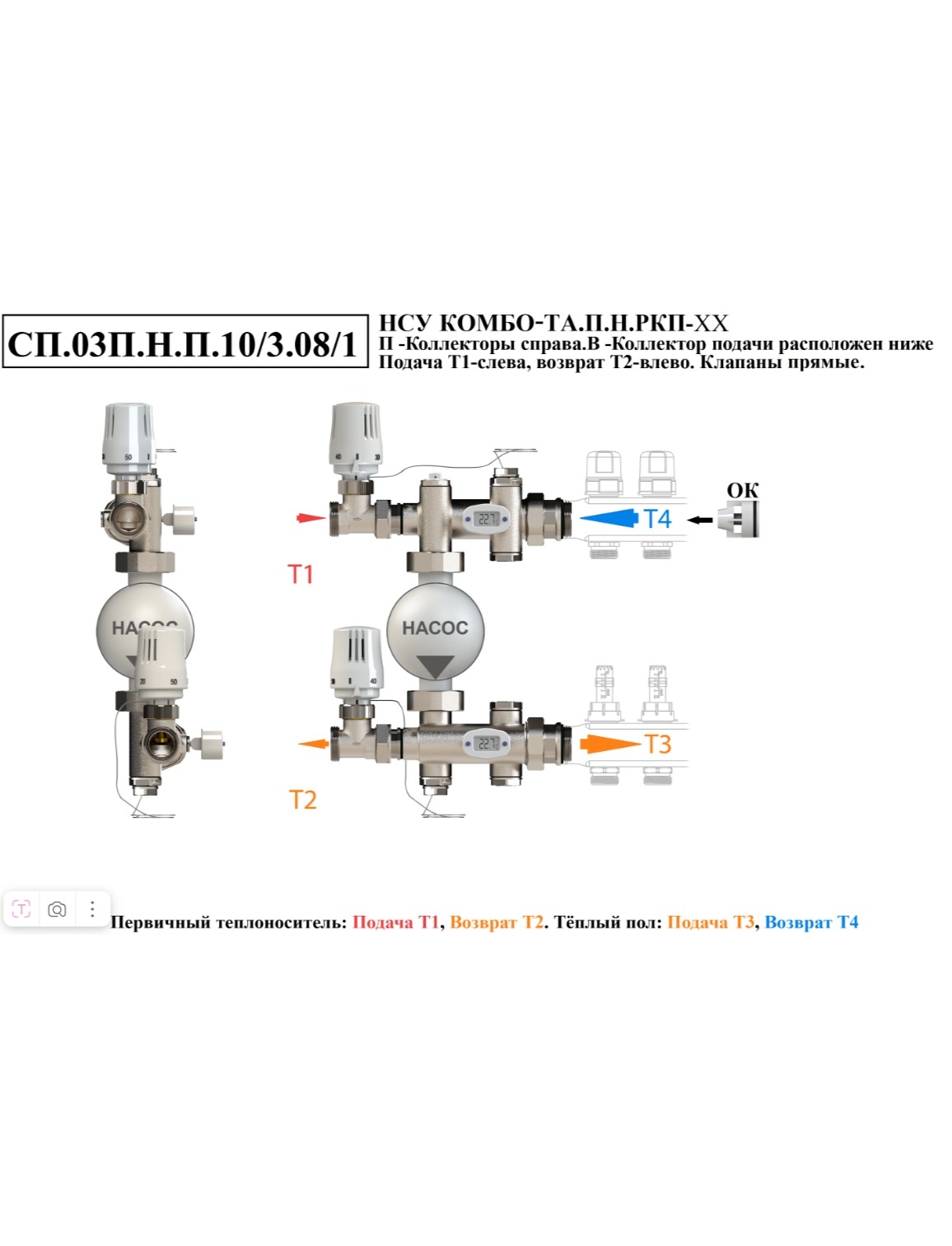

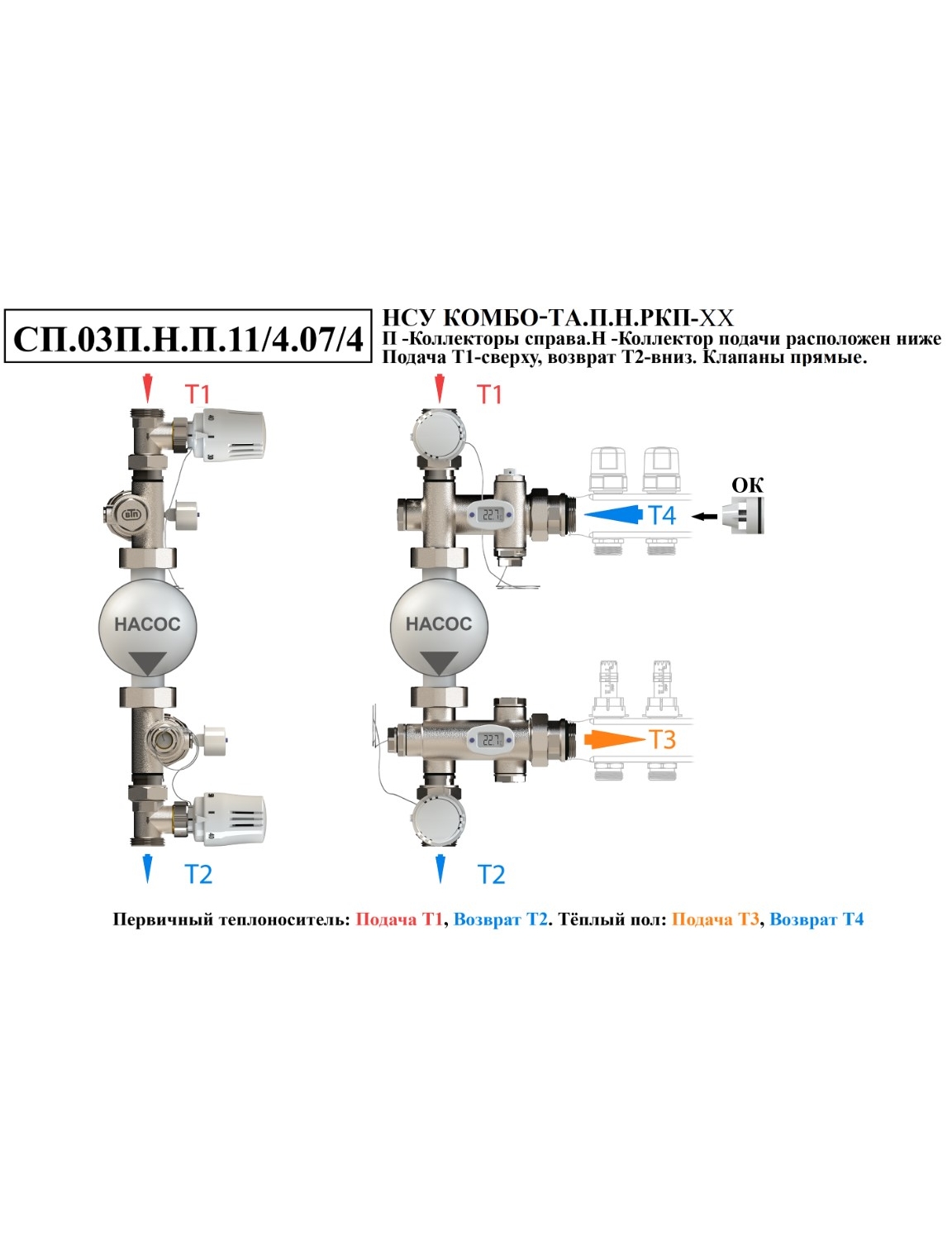

ТермоАдаптивный Насосно-Смесительный Узел КОМБО-ТА-П, далее НСУ КОМБО-ТА-П, предназначен для подготовки низкотемпературного теплоносителя и обеспечения его циркуляции через контуры системы отопления «Тёплый пол». Адаптирован для сопряжения с коллекторной группой, располагаемой с правой стороны от узла. Позволяет реализовать нижнее подключение теплоснабжающей магистрали с параллельным типом смешивания теплоносителя, а так же боковое подключение - с последовательным.
Узел состоит из блока подачи (1) и блока подмеса (2), объединённых циркуляционным насосом (3). Для соединения с насосом, оба блока снабжены накидными гайками (4).
НСУ КОМБО-ТА-П снабжён регулирующими клапанами подачи (7) и возврата (8), через которые он сообщается с подающей и обратной линиями теплоснабжающей магистрали или котла. Клапаны снабжены соединителями с накидной гайкой. Оба блока оснащены защитными гильзами (9) для установки термодатчиков (12). Каждый клапан снабжён термостатической головкой (10), соединенной через капиллярную трубку (11) с выносным термодатчиком (12). Наружные резьбы на торцах блоков подачи и подмеса, предназначены для подключения распределительных коллекторов системы теплого пола. На лицевой и задней сторонах блоков реализованы резьбовые выводы с внутренней резьбой 1/4". На лицевой стороне через защитные гильзы (9) установлены термометры (13). В блоке подмеса, между защитной гильзой термодатчика (12) и циркуляционным насосом (3) встроен обратный клапан.
Блок подмеса может быть снабжён вентилем (15),предназначенным для заполнения и слива теплоносителя. В резьбовое отверстие верхней части блока подачи, целесообразно установить клапан для выпуска воздуха (14). Все свободные отверстия могут быть использованы для расширения функционала узла, штатно снабжаются заглушками (5).
Герметизация всех соединений осуществляется уплотнительными элементами из NBR-71.
Особенности НСУ КОМБО-ТА-П.
- Термо Адаптивные Насосно-Смесительные Узлы укомплектованы термостатическими головками с выносными датчиками из меди. Оптимальный диапазон регулирования температуры теплоносителя – от 20 до 50°C, что увеличивает точность регулирования. Практические температуры подачи составляют 35 – 45°C, возврата – 28 – 35°C.
- Надежность работы обеспечена тем, что управление всей системой низкотемпературного отопления осуществляется по термодатчикам, расположенным на входе и выходе в систему низкотемпературного отопления.
- Наличие регулирующих клапанов на входе и выходе позволяет отключить систему тёплого пола от остальной системы.
- Герметичность соединений насосно-смесительного узла обеспечена за счет эластичных, уплотнительных элементов. Применение дополнительных герметизирующих материалов, таких как лён, герметизирующие пасты, лента ФУМ и т.п., не требуется.
Рекомендации:
- Рекомендуется использовать высокоэффективные циркуляционные насосы с частотным управлением, поддерживающие режим постоянного напора и обеспечивающие экономное электропотребление.
- Циркуляционные насосы с электронным управлением оборудованы системой плавного пуска. Количество пусков не влияет на их ресурс. С помощью электронного термостата обеспечивается возможность управления температурой помещения, посредством включения и выключения самого насоса.
Габаритные и установочные размеры
.jpg?1713389482582)
.jpg?1713389500040)
