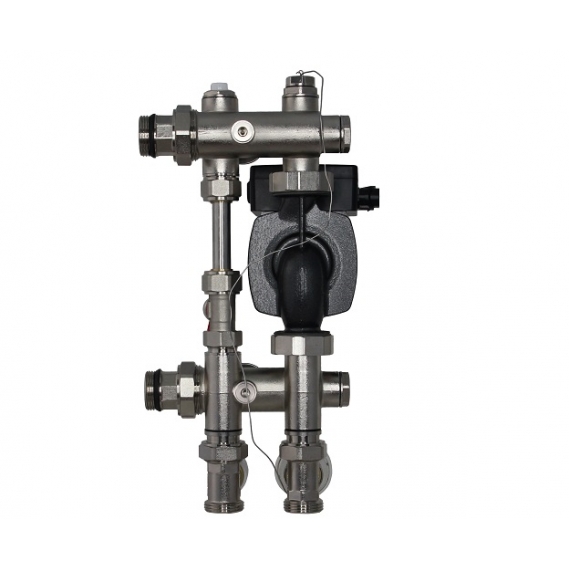

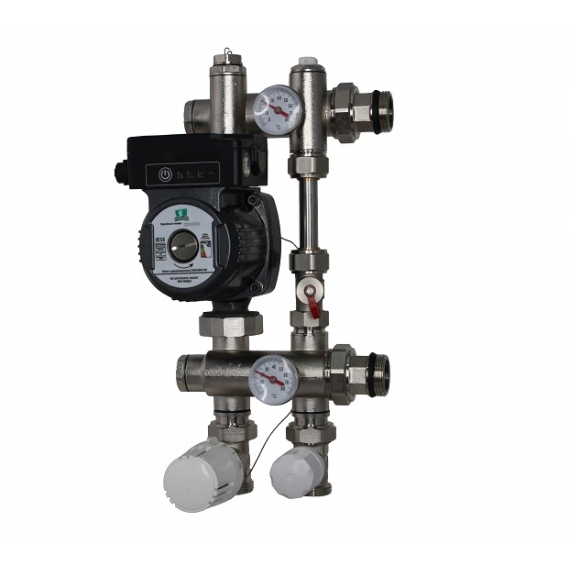

НСУ КОМБО-Б.П с байпасом, коллектор справа

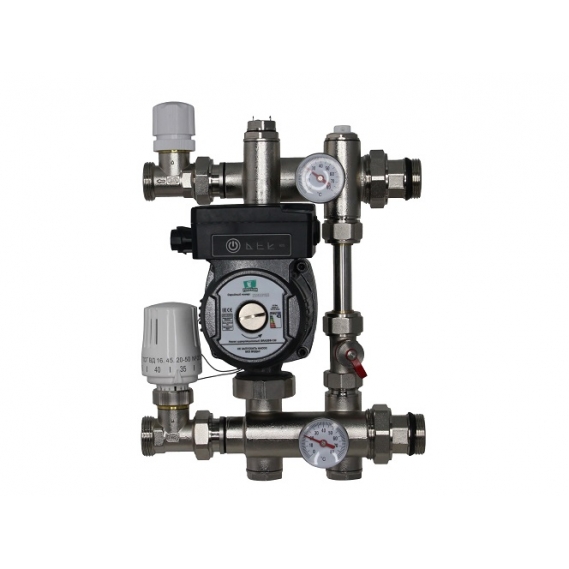

Схема смесительного узла Комбо-Б правое нижнее подключение  Насосно-Смесительный Узел КОМБО-Б

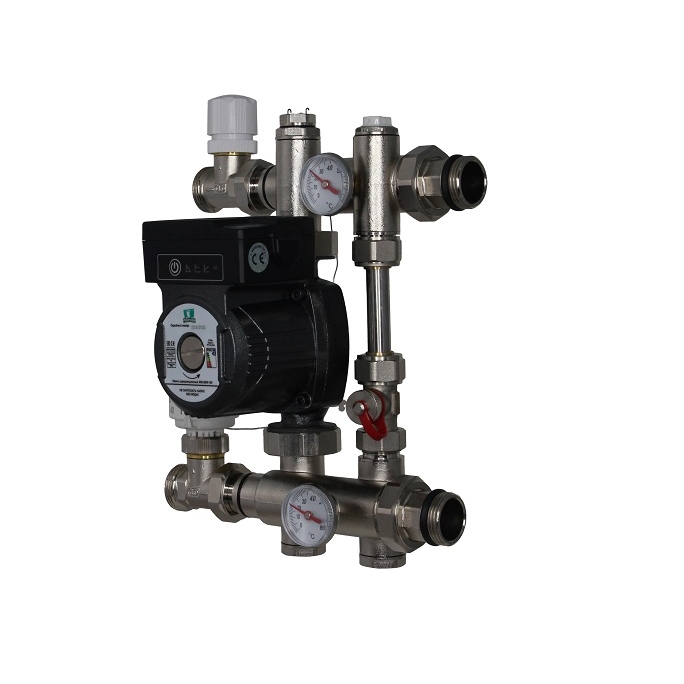

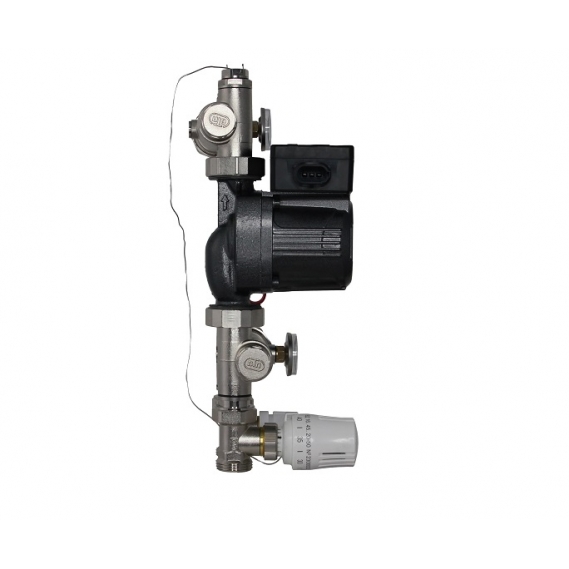

       Насосно-Смесительный Узел КОМБО-Б, далее НСУ КОМБО-Б, предназначен для подготовки низкотемпературного теплоносителя и обеспечения его циркуляции через контуры системы отопления «Тёплый пол». Адаптирован для сопряжения с коллекторной группой, располагаемой с правой стороны от узла и снабжен регулируемым байпасом. Позволяет реализовать нижнее и боковое подключение теплоснабжающей магистрали.

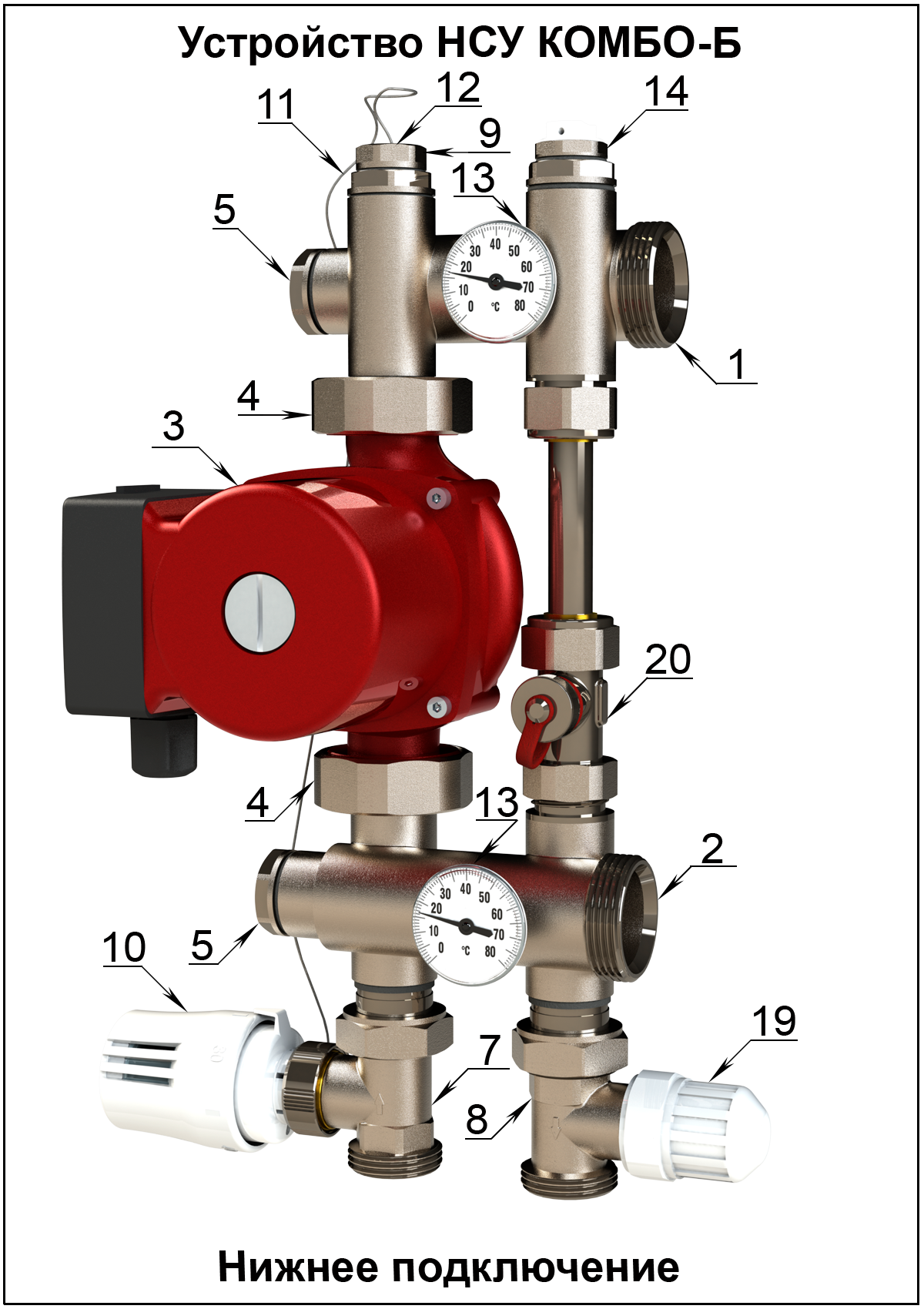

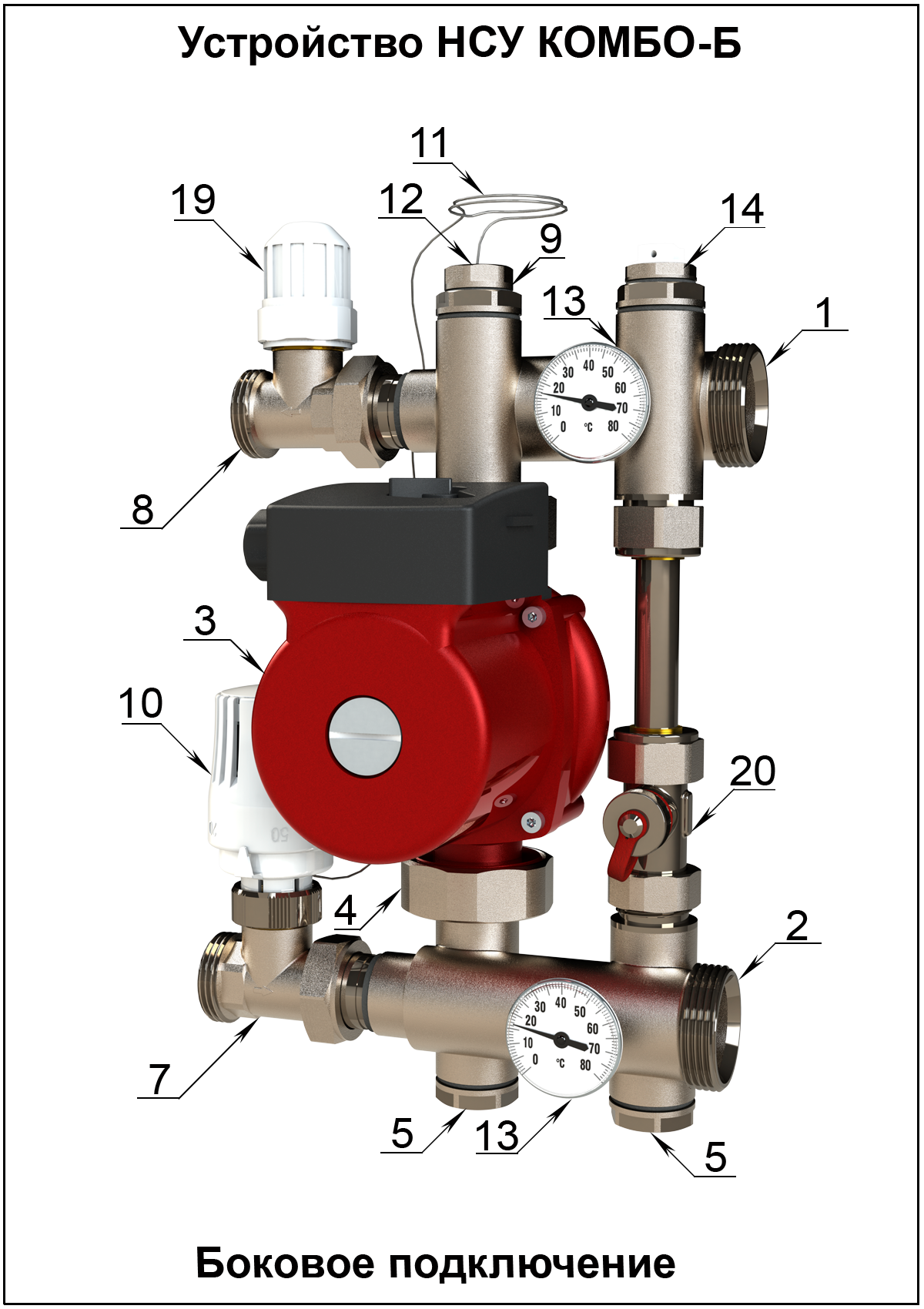

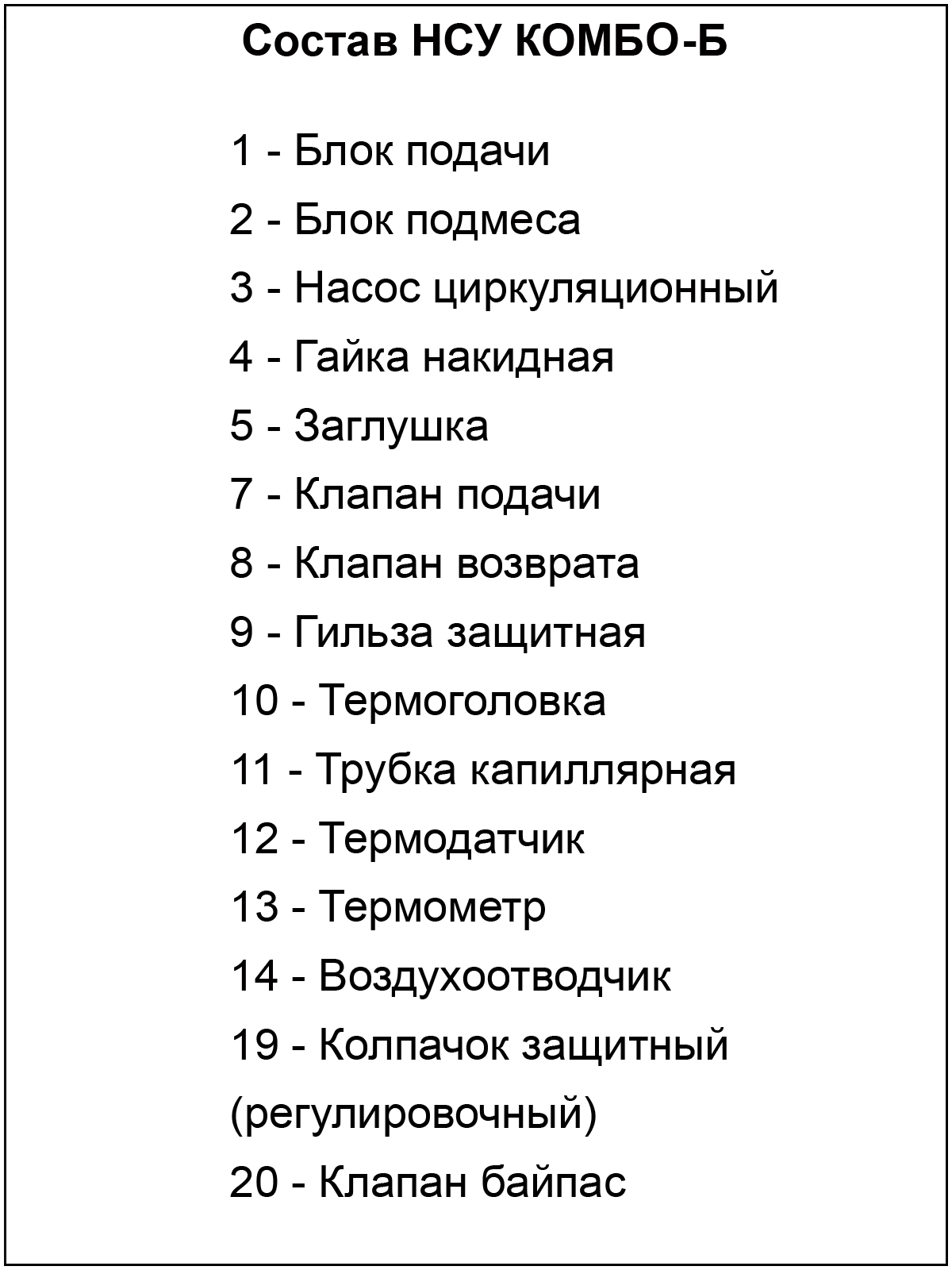

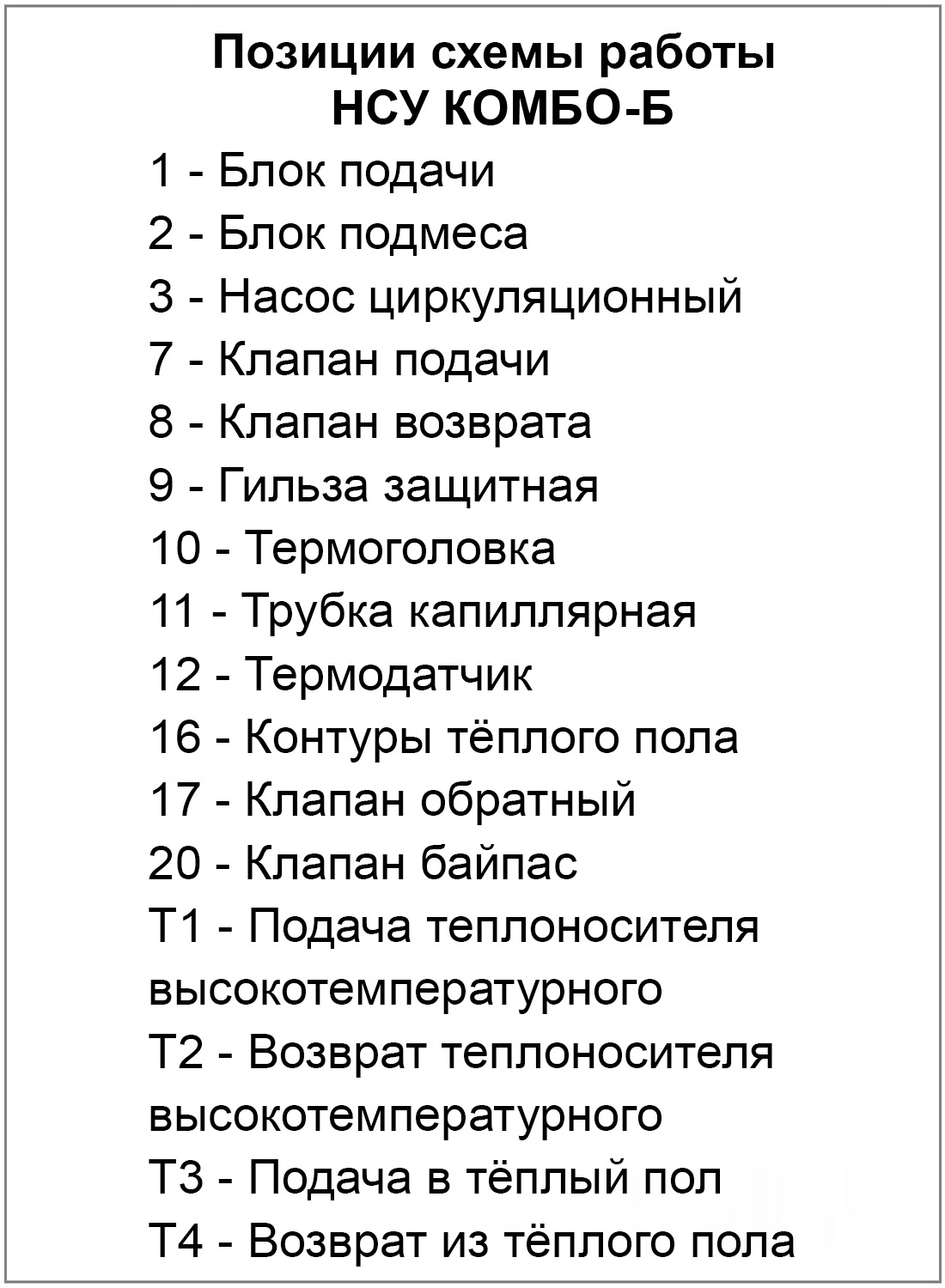

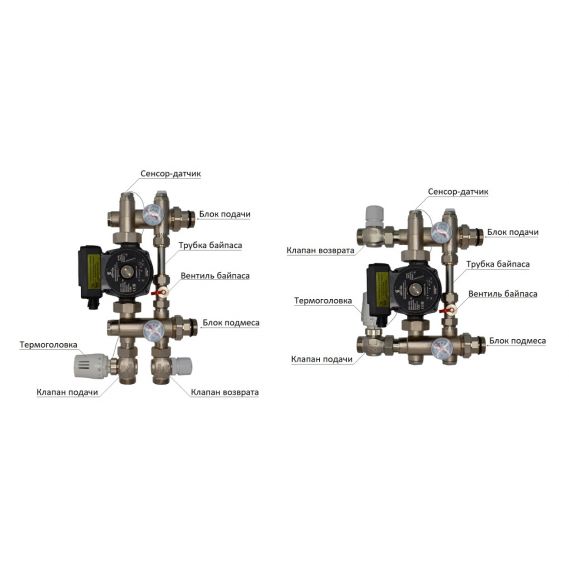

        Узел состоит из блока подачи (1) и блока подмеса (2), объединённых циркуляционным насосом (3). Для соединения с насосом, блоки снабжены накидными гайками (4).
        НСУ КОМБО-Б снабжён регулирующими клапанами подачи (7) и возврата (8), через которые он сообщается с подающей и обратной линиями теплоснабжающей магистрали или котла. Клапаны монтируются на НСУ соединителями с накидной гайкой. Блок подачи оснащен защитной гильзой (9) для установки термодатчика (12). Клапан подачи (7) снабжён термостатической головкой (10), соединенной через капиллярную трубку (11) с выносным термодатчиком (12). Клапан возврата обеспечен защитным/регулировочным колпачком (19), предназначенным для ручной регулировки пропускной способности клапана.  Наружные резьбы на торцах блоков подачи и подмеса, предназначены для подключения распределительных коллекторов системы теплого пола. На лицевой и задней сторонах блоков реализованы резьбовые выводы с внутренней резьбой 1/4". На лицевой стороне через защитные гильзы (9) установлены термометры (13). Блоки подачи и подмеса соединены регулируемым байпасом (20), с фиксированной настройкой.
        В блоке подмеса встроен обратный клапан.
        В резьбовое отверстие верхней части блока подачи, установлен клапан для выпуска воздуха (14). Все свободные отверстия штатно снабжены заглушками (5).
        Герметизация всех соединений осуществляется уплотнительными элементами из NBR-71.

Особенности НСУ КОМБО-Б.

• Наличие регулируемого байпаса дает возможность полного или дозированного протока теплоносителя по малому кругу, предотвращая его работу на «закрытую задвижку», а так же увеличивает скорость прогрева системы отопления.
• Насосно-Смесительные Узлы укомплектованы термостатическими головками с выносными датчиками из меди с оптимальным диапазоном регулирования температуры теплоносителя – от 20 до 50°C, что увеличивает точность регулирования.
• Наличие регулирующих клапанов на входе и выходе позволяет отключить систему тёплого пола от остальной системы.
• Герметичность соединений насосно-смесительного узла обеспечена за счет эластичных, уплотнительных элементов. Применение дополнительных герметизирующих материалов, таких как лён, герметизирующие пасты, лента ФУМ и т.п., не требуется.

Принцип работы тёплого пола с НСУ КОМБО-Б

        В основу работы НСУ КОМБО-Б положен принцип управления по температуре теплоносителя, подаваемого в контуры отопления.

Принцип работы тёплого пола с НСУ КОМБО-Б

        В основу работы НСУ КОМБО-Б положен принцип управления по температуре теплоносителя, подаваемого в контуры отопления.

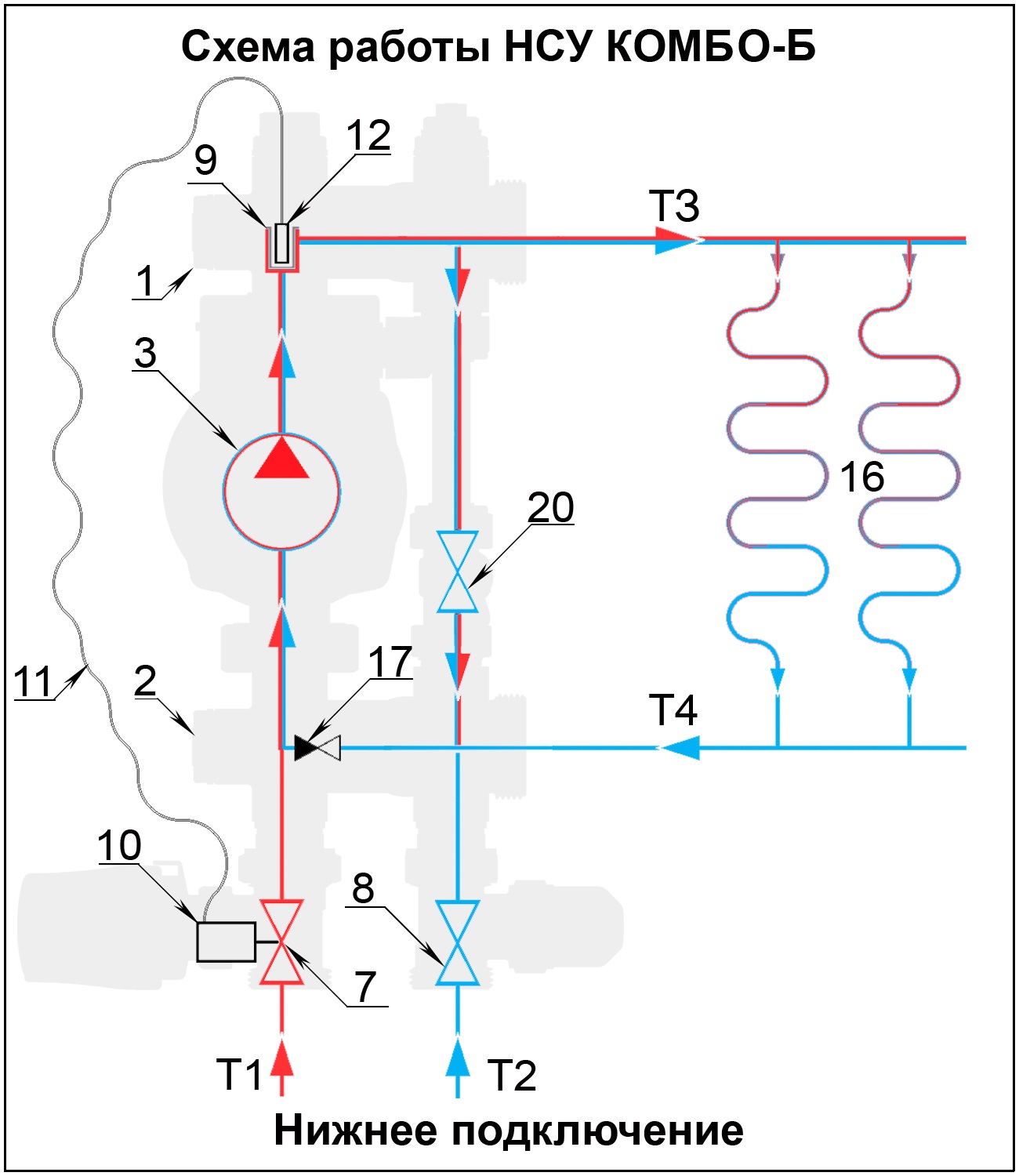

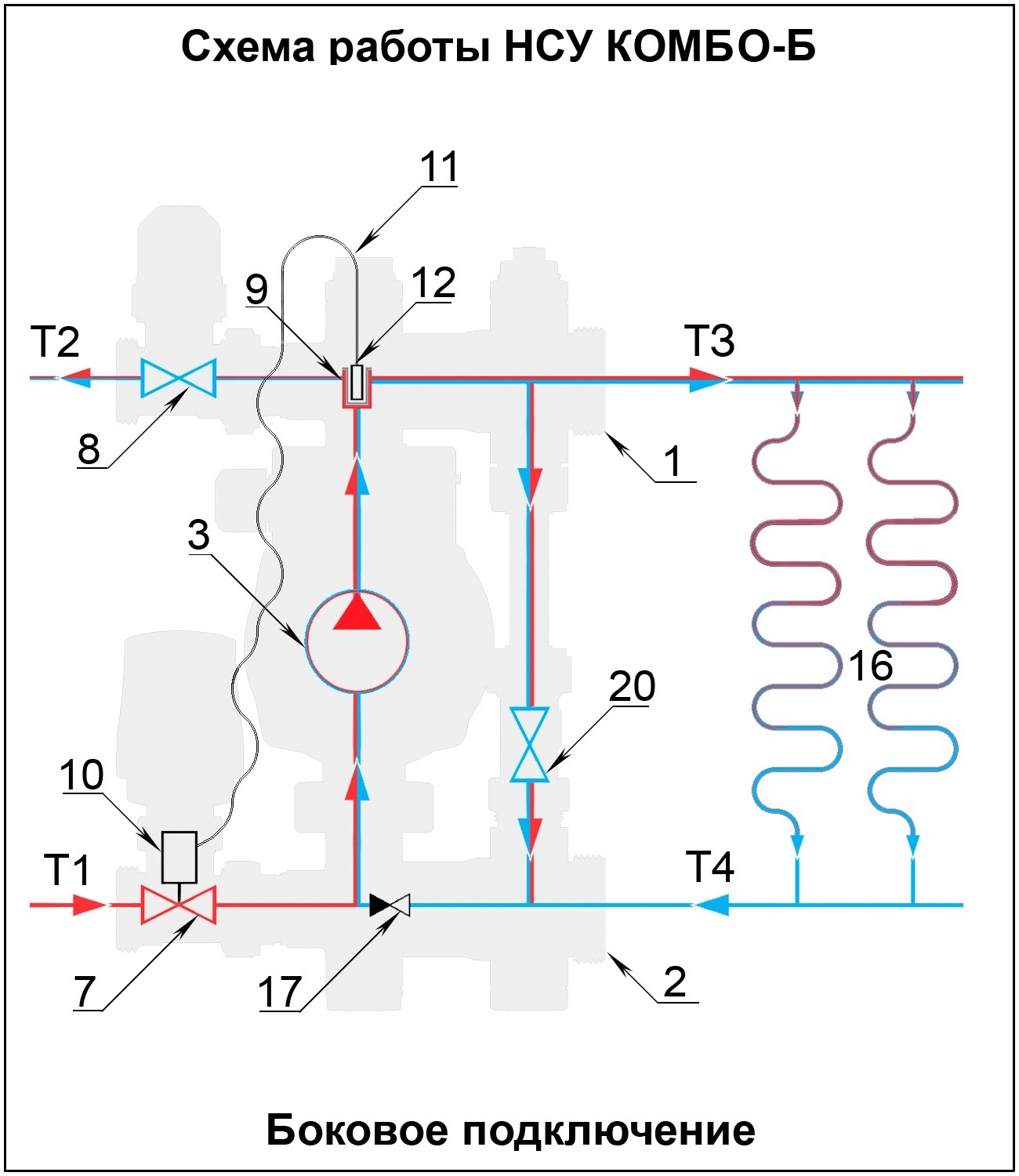

        Кругооборот теплоносителя через контуры тёплого пола осуществляется с температурой, пониженной до значений, обеспечивающих температуру пола в пределах 25 – 28 °С. Циркуляционный насос (3) через блок подачи (1) подаёт часть теплоносителя (Т3) в контуры тёплого пола (16). Отдав часть тепла через пол в помещение, частично остывший теплоноситель (Т4) возвращается в блок подмеса (2). Тепло, использованное на обогрев помещения, возмещается подмесом теплоносителя (Т1) из теплоснабжающей магистрали, такое же количество теплоносителя (Т4) одномоментно возвращается в обратную линию (Т2) теплоснабжающей магистрали.

        НСУ ограничивает температуру теплоносителя, подаваемого в контуры теплого пола, до необходимых значений, обычно эти значения задаются в пределах 30 – 45°С. Температура теплоносителя задаётся поворотом регулятора термоголовки,         совмещая желаемое значение с указанным.
        Управление температурой теплоносителя осуществляется автоматически, посредством изменения потока теплоносителя (Т1) через регулирующий клапан. На клапан воздействует термоголовка (10), сообщающаяся капиллярной трубкой (11) с термодатчиком (12), расположенным в защитной гильзе (9) на участке подачи.
        При понижении температуры теплоносителя (Т3),поступление теплоносителя (Т1) увеличивается, а при повышении, наоборот, уменьшается.

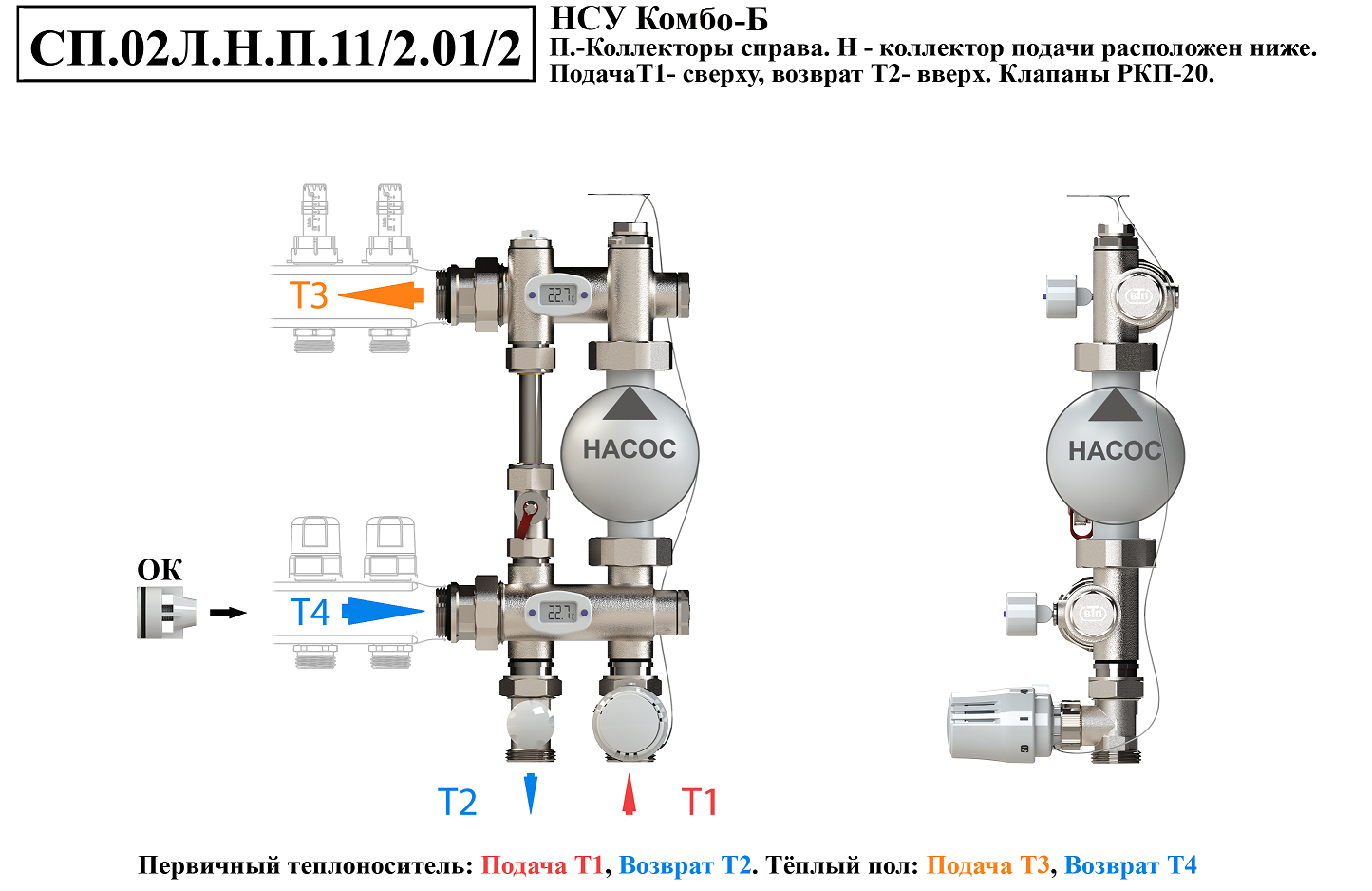

        При нижнем подключении НСУ КОМБО-Б, тип смешивания теплоносителя - параллельный, являющийся наиболее эффективным. Весь подготовленный теплоноситель проходит через систему отопления и возвращается в теплоснабжающую магистраль с наименьшей температурой.

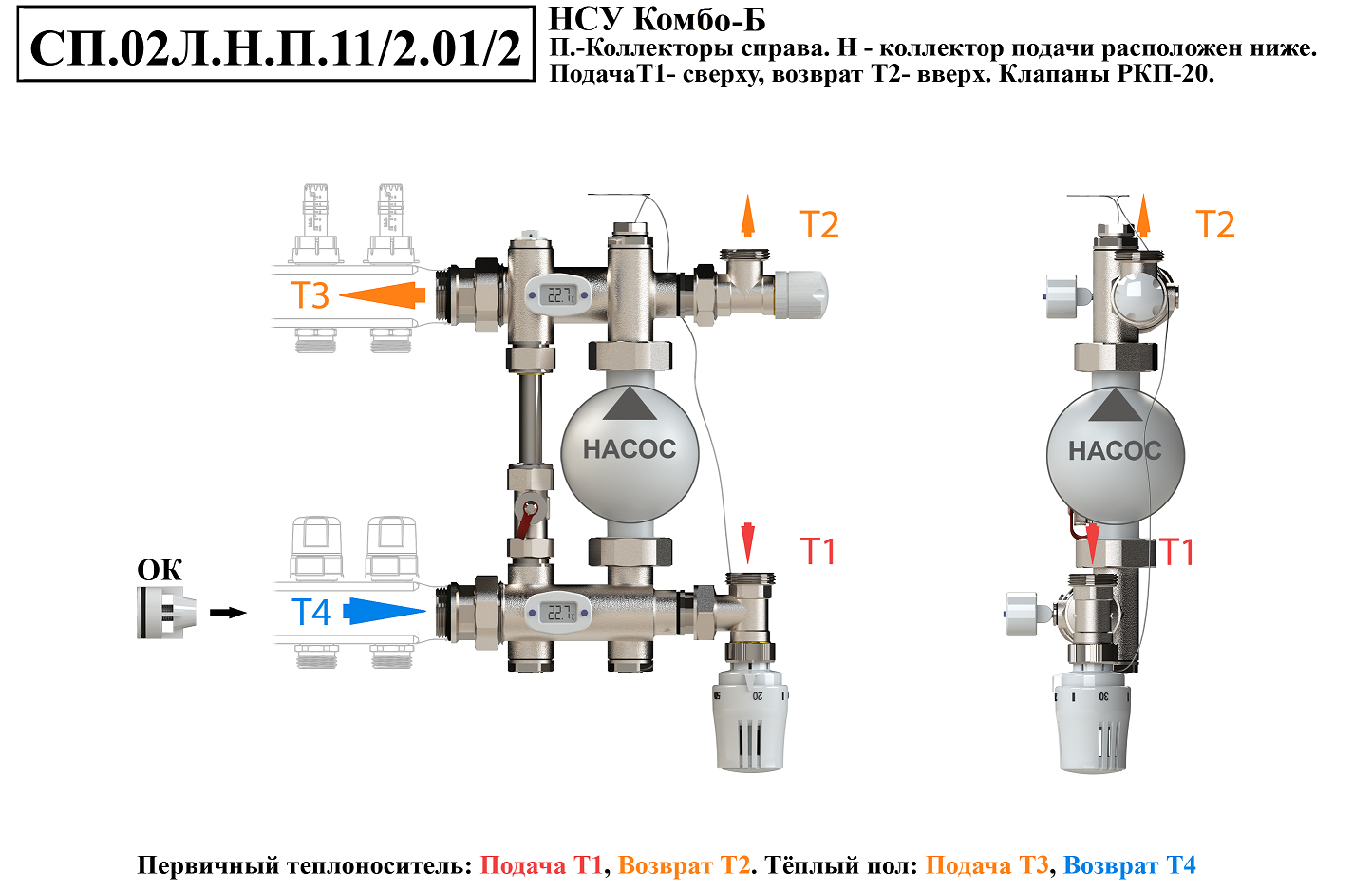

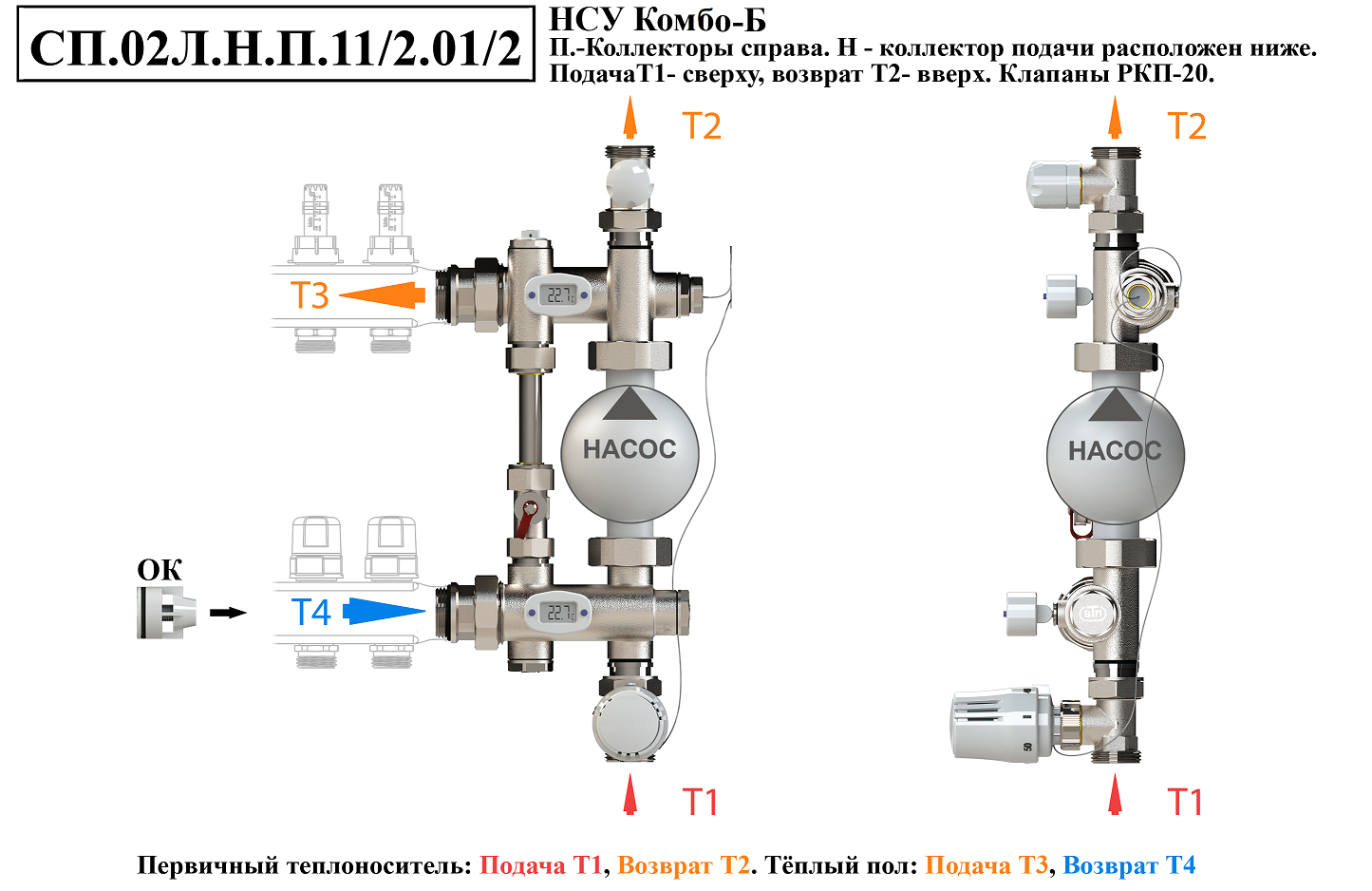

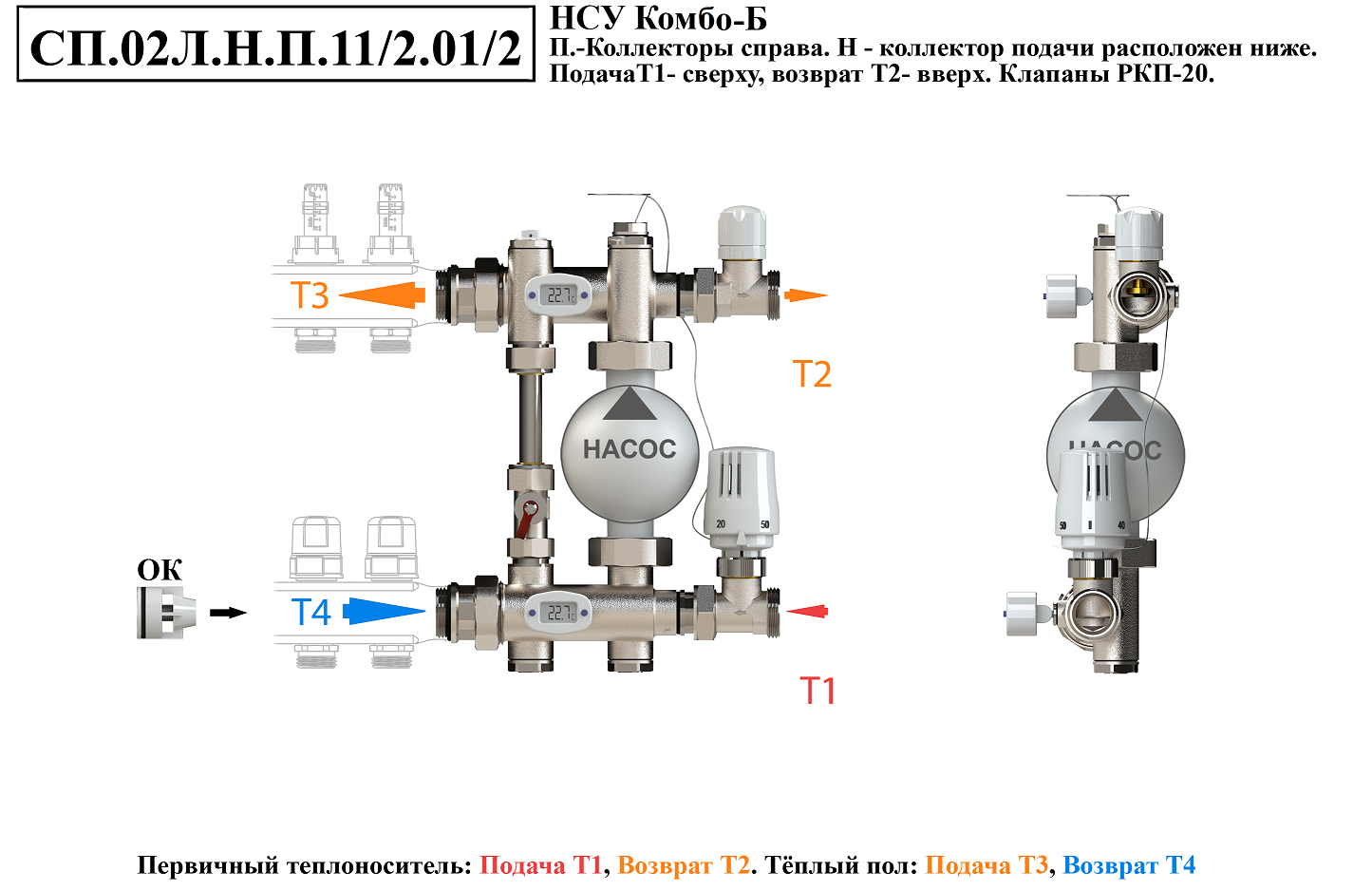

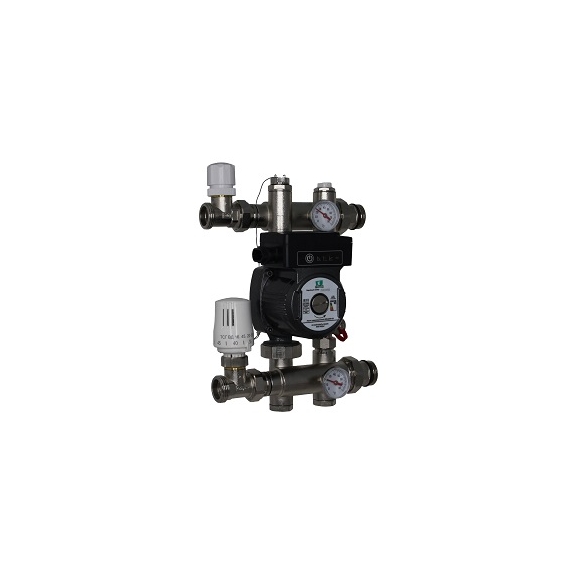

        При боковом подключении НСУ КОМБО-Б, тип смешивания теплоносителя - последовательный, являющийся наиболее благоприятным при подключении к отопительным котлам, критичным к низкой температуре входящего теплоносителя. Из НСУ КОМБО-Б бп возвращается часть теплоносителя с температурой, подготовленной для подачи в контуры тёплого пола.
        Для предотвращения преждевременного выхода из строя циркуляционного насоса, узел оснащен байпасом с регулировочным вентилем (20).
        Для увеличения скорости прогрева системы отопления следует откорректировать клапаном поток теплоносителя через байпас.

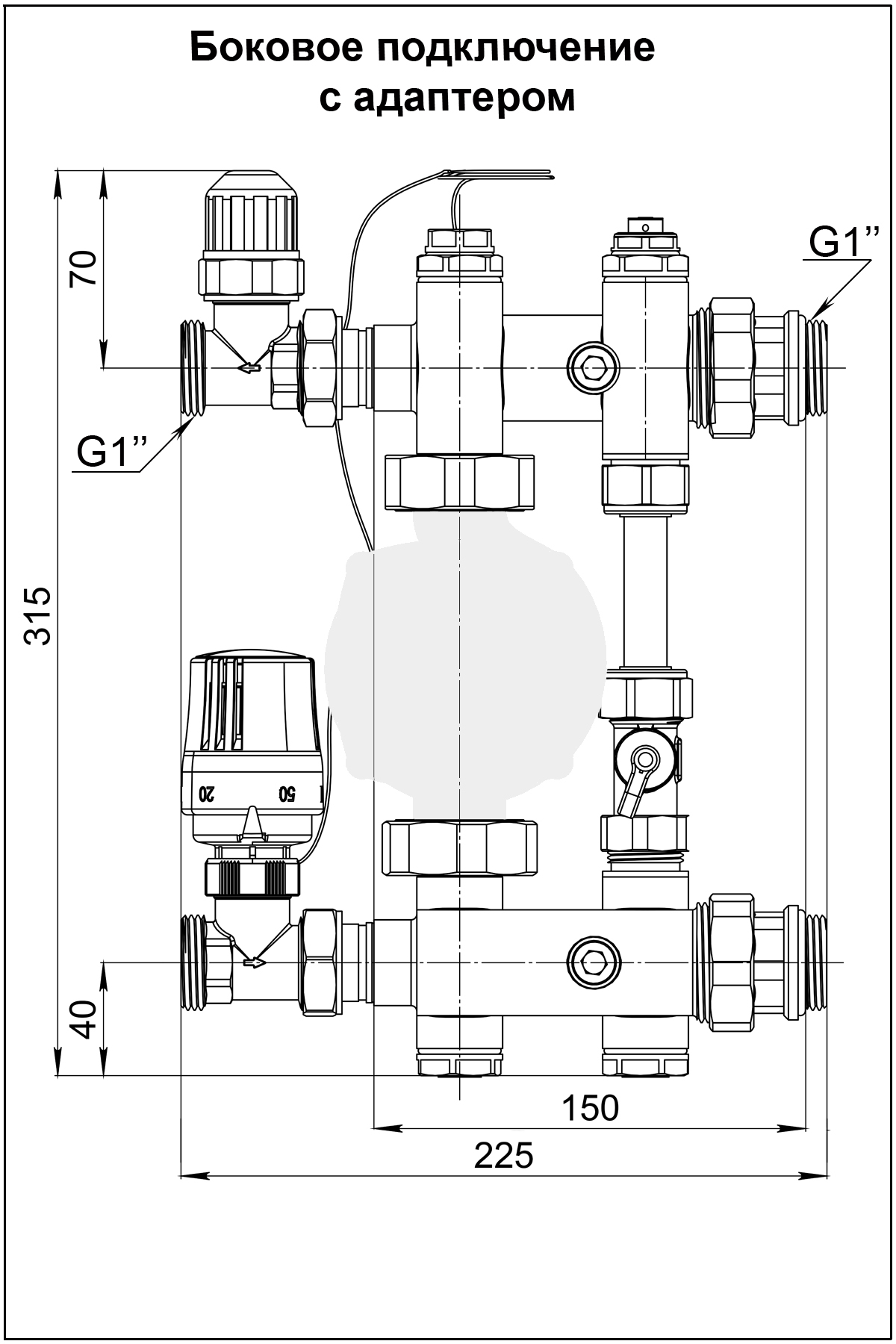

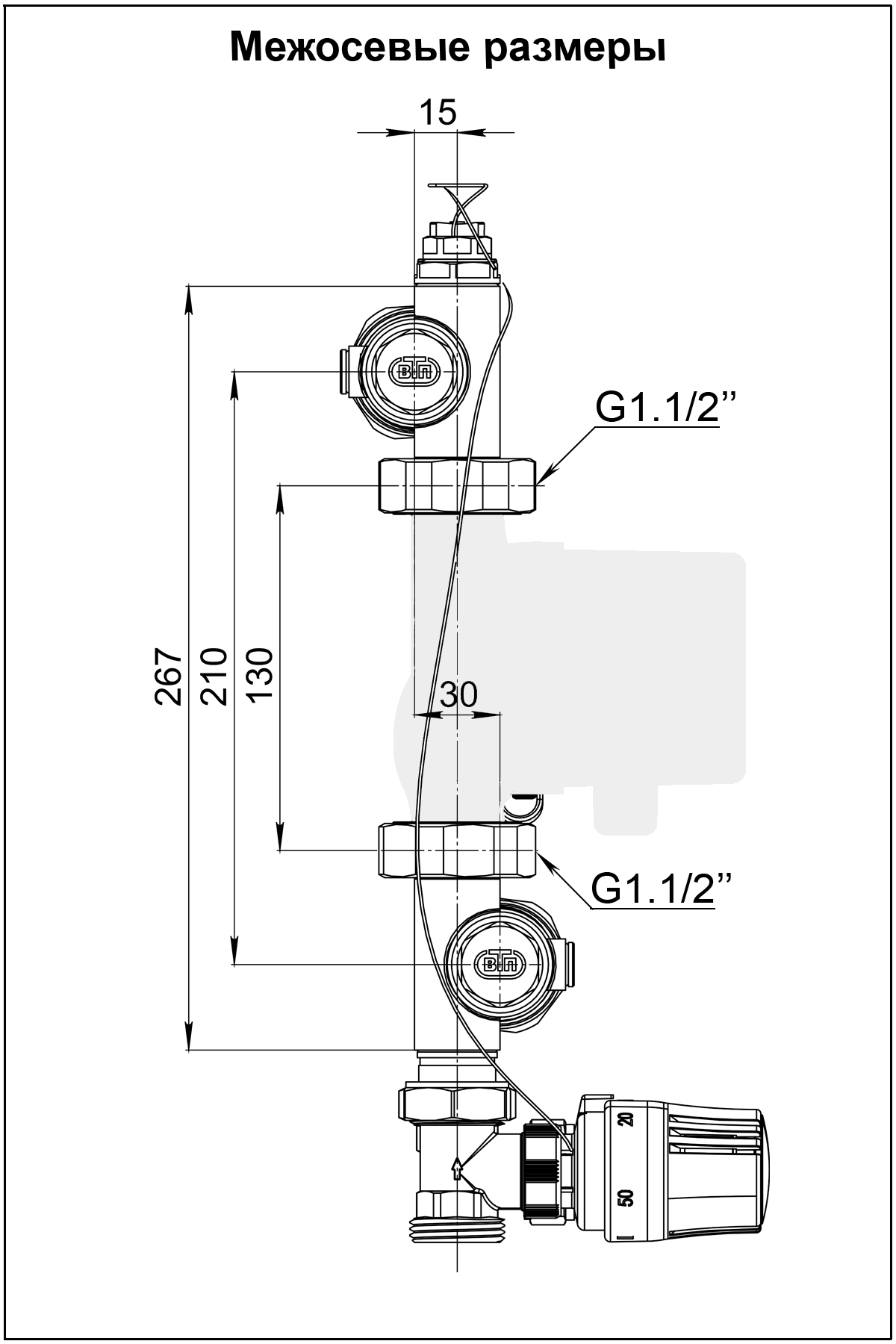

Габаритные и установочные размеры



Рекомендации по монтажу, эксплуатации и варианты использования НСУ КОМБО-Б

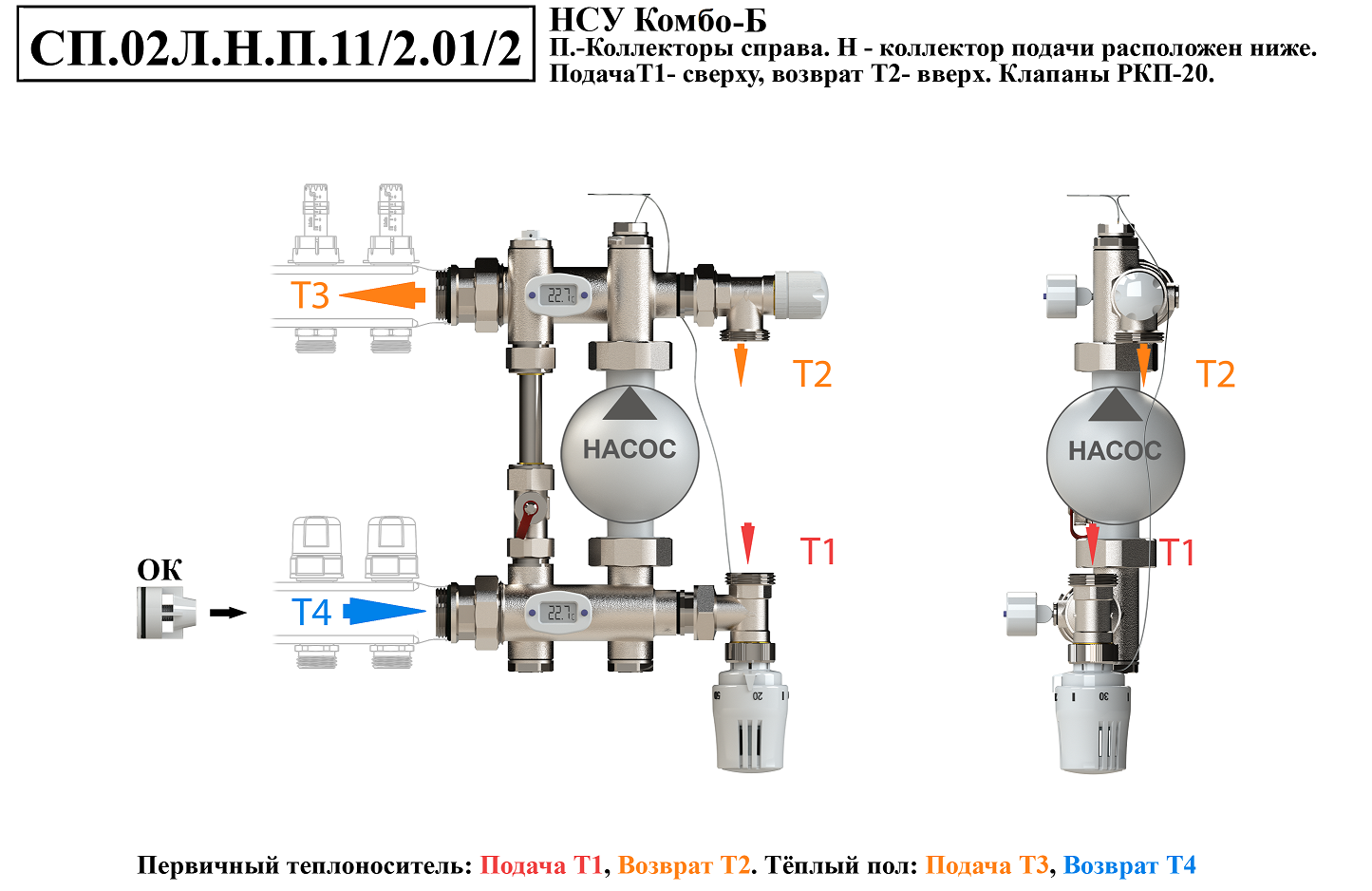

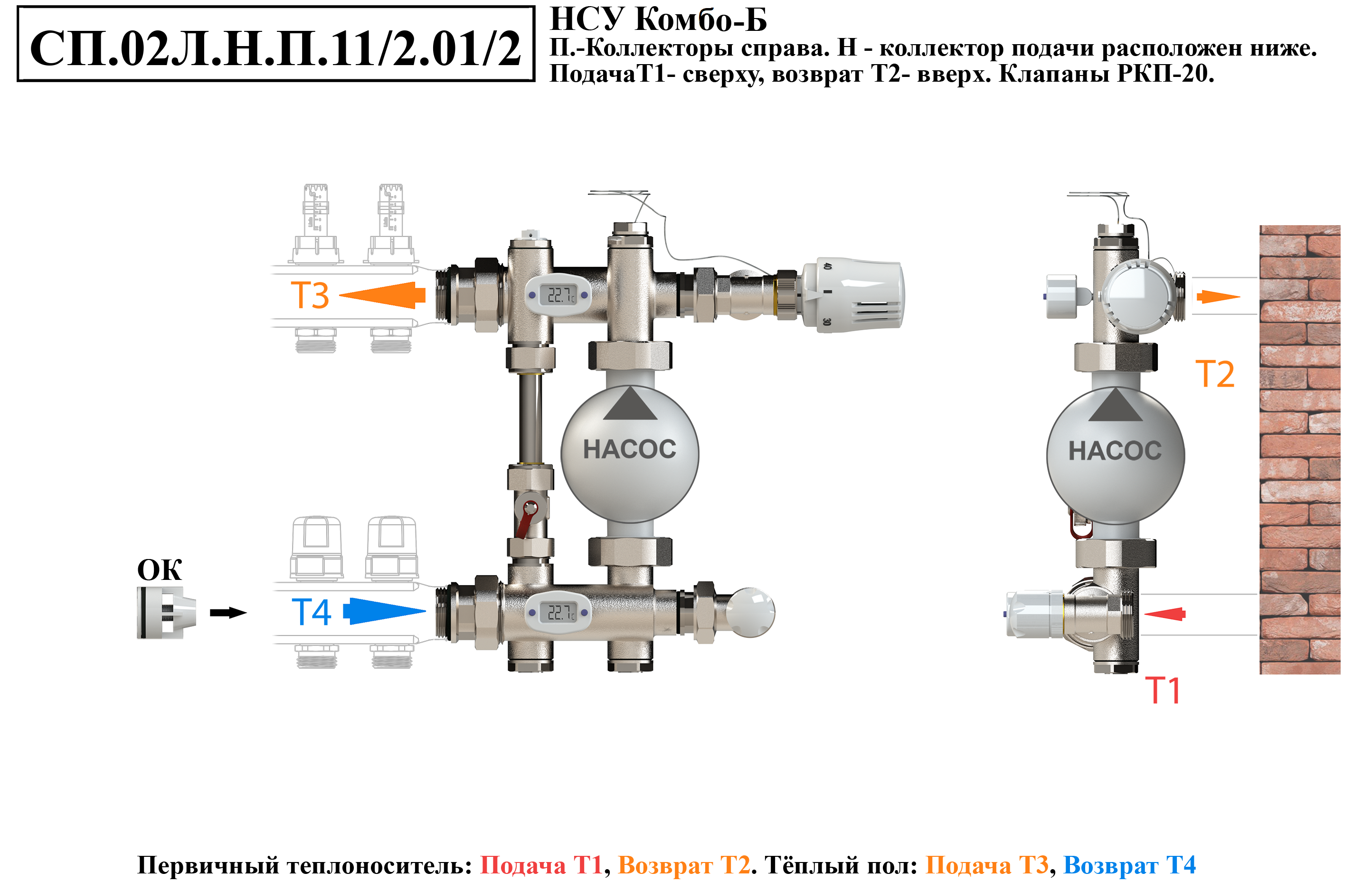

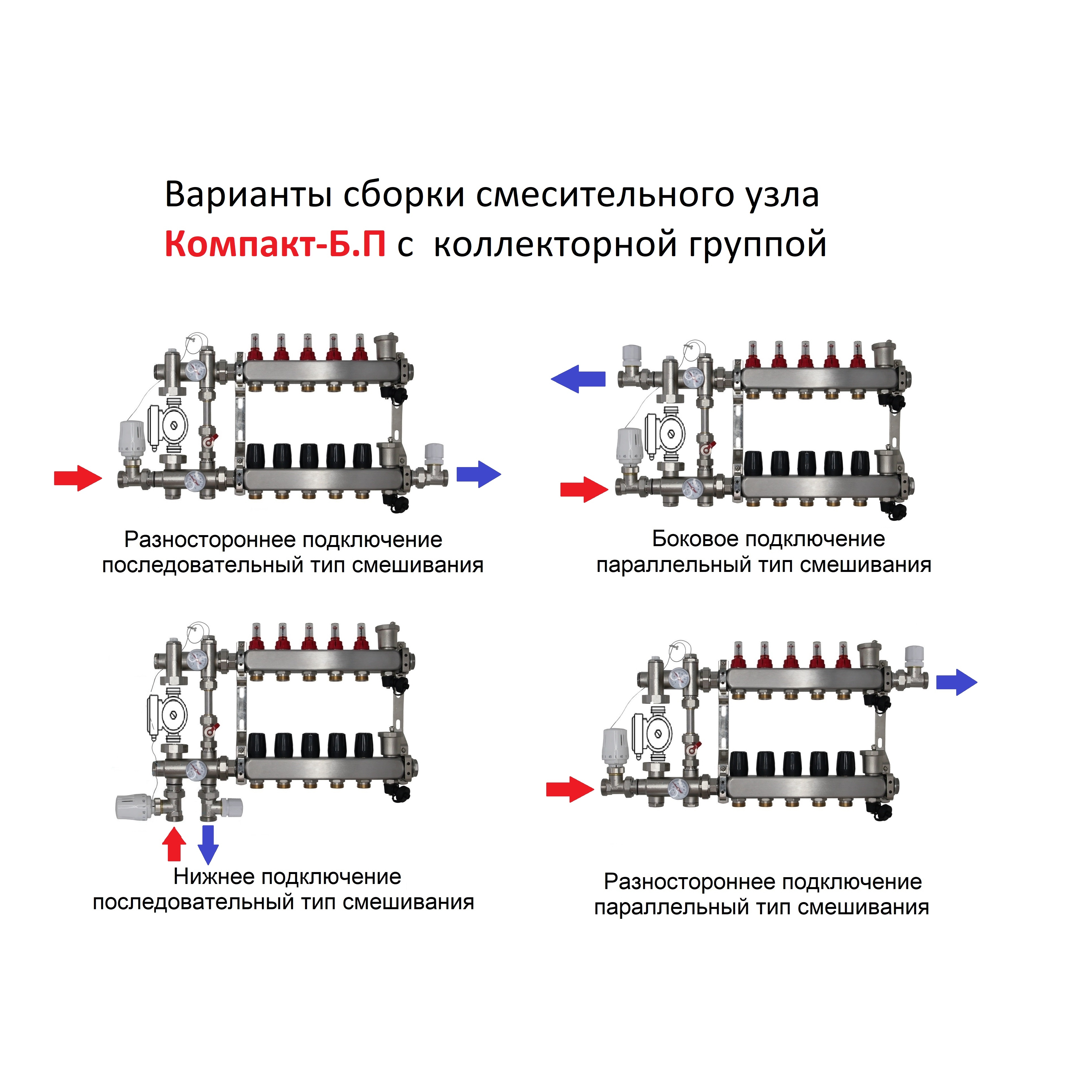

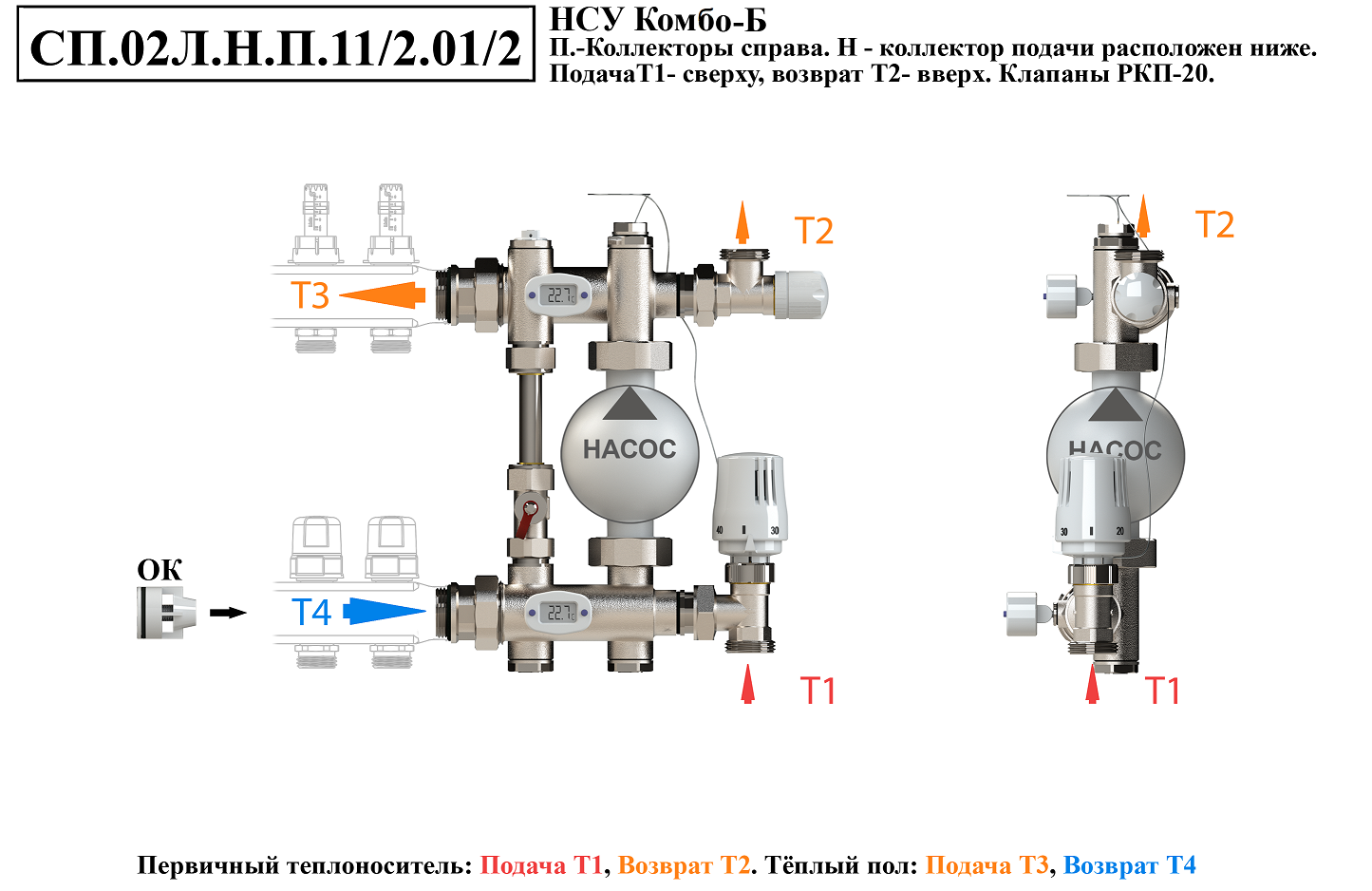

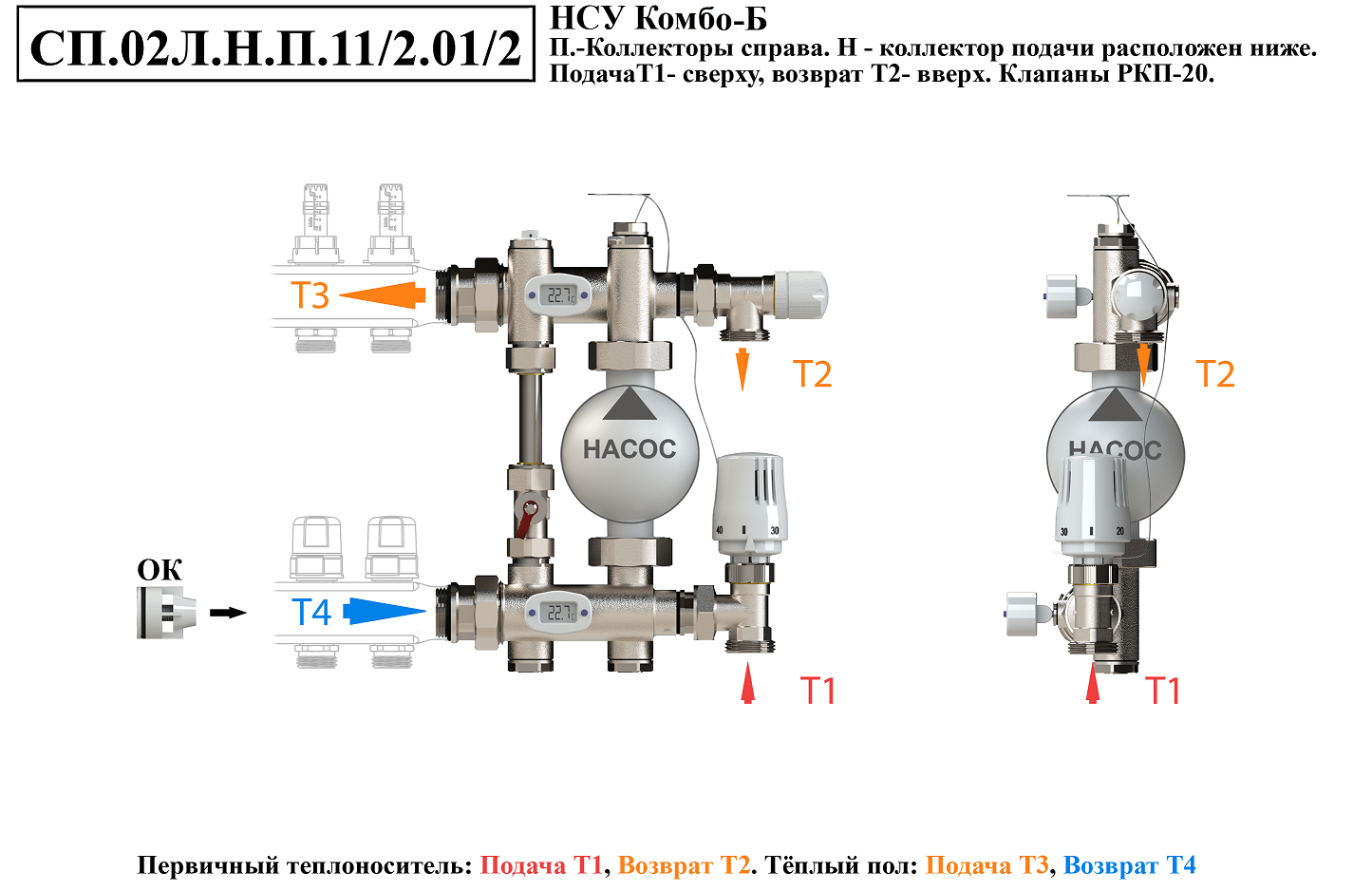

        Нижняя заглушка (5) может быть заменена на дренажный клапан. Комплект позволяет реализовать боковое или нижнее подключение с последовательным и параллельным типом смешивания теплоносителя. Подключение коллекторной группы может быть произведено через адаптер.

Рекомендации по проектированию систем отопления с применением НСУ КОМБО-Б


        НСУ КОМБО-Б позволяют управлять температурой в помещении с помощью комнатного термостата воздуха посредством периодического включения и выключения циркуляционного насоса. Теплоноситель, который поступает в контуры тёплого пола, будет ограничен до значения температуры, заданной на термоголовке, термодатчик которой размещён в блоке подачи.
        НСУ КОМБО-Б позволяют управлять температурой в помещении изменяя подачу теплоносителя из теплоснабжающей магистрали. Для чего на регулирующий клапан, вместо регулировочного колпачка, устанавливается сервопривод, сообщающийся с комнатным термостатом воздуха.
        Таким образом, возможна реализация удалённого управления системой отопления.

Рекомендации:

• Рекомендуется использовать высокоэффективные циркуляционные насосы с частотным управлением, поддерживающие режим постоянного напора и обеспечивающие экономное электропотребление.

  Для перекрытия потока теплоносителя, вместо термостатической головки на клапане следует установить защитный/регулировочный колпачок (19) и закрыть клапаны.
