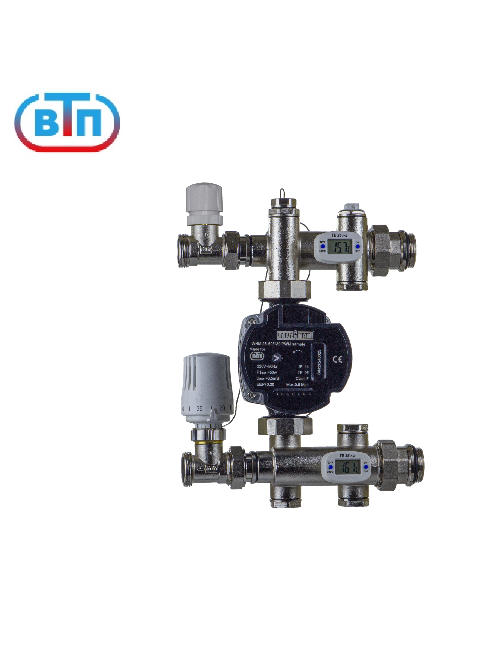

Термоадаптивный Насосно-смесительный узел НСУ КОМБО-С.П Коллекторная группа слева

Модели всех узлов конструктивно выполнены вариативными. Поставляются в исполнениях для подключения коллекторных групп с правой или с левой стороны от НСУ и с расположением подающего коллектора над возвратным и наоборот.

В качестве регулирующей и управляющей арматуры применены клапаны нажимного действия, один из которых снабжён термостатической головкой с выносным датчиком.
Принцип действия основан на подаче в петли системы, теплоносителя с заданной температурой.
Поддержание его температуры осуществляется подмесом теплоносителя из источника тепла, количество которого корректируется регулирующим клапаном, посредством термостатической головки, датчик которой отслеживает температуру теплоносителя, подаваемого в контуры

Узлы состоят из блоков подачи (1) и возврата (2), объединённых циркуляционным насосом (3) с помощью накидных гаек (4). На обоих блоках предусмотрены термометры (13).

Пример реализации последовательного типа смешивания теплоносителя на иллюстрации Компоновка 1, где– подключение источника тепла к НСУ снизу.
При последовательном типе смешивания регулирующие клапаны расположены перед циркуляционным насосом, а между клапанами возврата и подачи установлен обратный клапан. Тогда весь подготовленный теплоноситель проходит через контуры тёплого пола, а в теплоснабжающую магистраль возвращается часть остывшего теплоносителя. Это наиболее энергоэффективный вариант.
НСУ КОМБО-С снабжён двумя регулирующими клапанами; входа (7) и выхода (8), через которые происходит рециркуляция первичного теплоносителя из источника тепла.


Компоновка 1		Компоновка 2

Клапаны присоединяются к НСУ через соединители с накидной гайкой. Клапан входа (7) снабжён термостатической головкой (10), сообщающейся через капиллярную трубку (11) с выносным термодатчиком (12), располагаемым в защитной гильзе (9) блока подачи (1). Термоголовка на регулирующий клапан крепится накидной гайкой с резьбой М 30*1,5.

Клапан возврата снабжён запорно-регулировочным колпачком (6), предназначенным для ручной настройки его пропускной способности или закрытия.
Для подключения коллекторов с внутренней резьбой 1" узел комплектуется адаптерами (21) с накидной гайкой 1.1/4" и наружной резьбой 1". Для подключения распределительных коллекторов, оборудованных накидными гайками1.1/4", упомянутые адаптеры не используются.
В блок подмеса встроен обратный клапан, предотвращающий поток теплоносителя в обратном направлении.
Клапан для выпуска воздуха (14) расположен в верхней точке НСУ, а дренажный (15) в нижнем блоке, непосредственно под насосом или рядом с ним. Все свободные, от указанных ранее элементов, отверстия штатно снабжены заглушками (5).
Релакация клапанов даёт разные варианты подключения теплоснабжающей магистрали, а также позволяет изменить тип смешивания теплоносителя

Пример реализации параллельного типа смешивания теплоносителя на иллюстрации Компоновка 2, где– подключение источника тепла к НСУ сбоку.
При параллельном типе смешивания теплоносителя один регулирующий клапан расположен перед циркуляционным насосом, а другой после. При нём в теплоснабжающую магистраль возвращается часть теплоносителя, подготовленного для подачи в контуры тёплого пола. Эти схемы являются предпочтительными при использовании отопительных котлов, критичных к низкой температуре возвращающегося теплоносителя.
Компоновки НСУ где вход и выход сбоку успешно применяются при последовательном монтаже коллекторной радиаторной сети + НСУ + коллекторы «Тёплого пола».

Функционирование тёплого пола с НСУ КОМБО-С

В основу НСУ заложен принцип поддержания на заданном уровне температуры теплоносителя, подаваемого в контуры отопления. Температура его не должна превышать значения 50°С.
Взаимодействие теплоносителя и компонентов управления раскрыто на примере схем подключения НСУ с прямыми регулирующими клапанами, при подключении коллекторной группы справа. При комплектации клапанами углового исполнения принцип работы НСУ соблюдается, но существенно увеличивается вариативность подключения к теплоснабжающей магистрали.
Рассмотрим схемы работы НСУ КОМБО-С с последовательным и параллельным типом смешивания теплоносителя.
При последовательном типе смешивания весь подготовленный теплоноситель проходит через контуры тёплого пола, а в теплоснабжающую магистраль возвращается часть остывшего теплоносителя. Это наиболее энергосберегающий тип смешивания.
Конструктивно последовательный тип смешивания реализуется расположением регулирующих клапанов перед циркуляционным насосом, при этом клапан выхода находится до обратного клапана, а клапан входа после него (смотри схемы 1 и 2).


Схема 1		Схема 2

Циркуляционный насос (3) через блок подачи (1) подаёт подготовленный теплоноситель Т3 в контуры тёплого пола (16). Отдав тепло на обогрев помещений теплоноситель Т4 попадает в блок возврата (2). Откуда часть его Т2 возвращается в источник тепла и одномоментно такое же количество нагретого теплоносителя Т1 поступает в НСУ. Температура теплоносителя, подаваемого в контуры теплого пола, ограничивается преимущественно значениями 30 – 45°С. Температура задаётся поворотом регулятора термоголовки, совмещая нужное значение шкалы с указателем. Необходимая температура поддерживается автоматически, посредством изменения потока теплоносителя Т1-Т2 через регулирующие клапаны. На клапан воздействует термоголовка (10), сообщающаяся капиллярной трубкой (11) с термодатчиком (12), расположенным в защитной гильзе (9) на участке подачи. Для повышения температуры теплоносителя Т3, подмес теплоносителя Т1-Т2 увеличивается, а для снижения уменьшается.

При параллельном типе смешивания в теплоснабжающую магистраль возвращается часть теплоносителя, подготовленного для подачи в контуры тёплого пола. Этот тип смешивания являются предпочтительным при использовании отопительных котлов, критичным к низкой температуре возвращающегося в него теплоносителя.
Конструктивно параллельный тип смешивания реализуется расположением регулирующего клапана входа перед циркуляционным насосом, а клапан выхода располагается после насоса (смотри схемы 3, 4, 5 и 6).


Схема 3		Схема 4

Параллельный тип смешивания работает в иной последовательности. К остывшему теплоносителю Т4 в блоке возврата (2) подмешивается теплоноситель Т1 из источника тепла. Одномоментно такое же количество, но уже подогретого теплоносителя Т2 возвращается в источник тепла.
Вертикальная релакация блоков обеспечивает смену взаиморасположения коллекторов подачи и возврата (смотри схемы 1 и 2, 3 и 4, 5 и 6, 7 и 8).
