Модели всех конструктивно выполнены вариативными. По сути, это соединения групп коллекторов с правой или с левой стороны от НСУ и с расположением подающего коллектора над обратным и наоборот.
В качестве регулирующей и управляющей арматуры применяются клапаны нажимного действия, одна из снабженных термостатической головкой с выносным датчиком.
Принцип действия основан на подаче в петли системы теплоносителя с заданной температурой.
Поддержание его температуры осуществляется подмесом теплоносителя из источника тепла, количество которого корректируется регулирующим клапаном, с помощью термостатической головки, датчик которой отслеживает температуру теплоносителя, подаваемого в контуры.

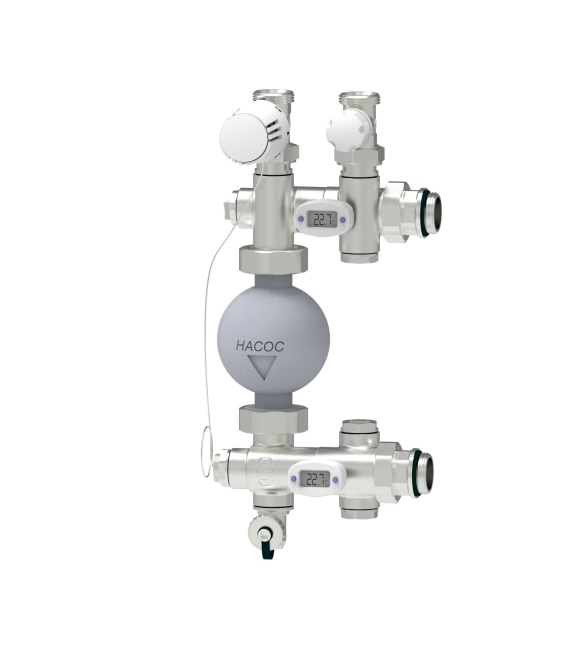

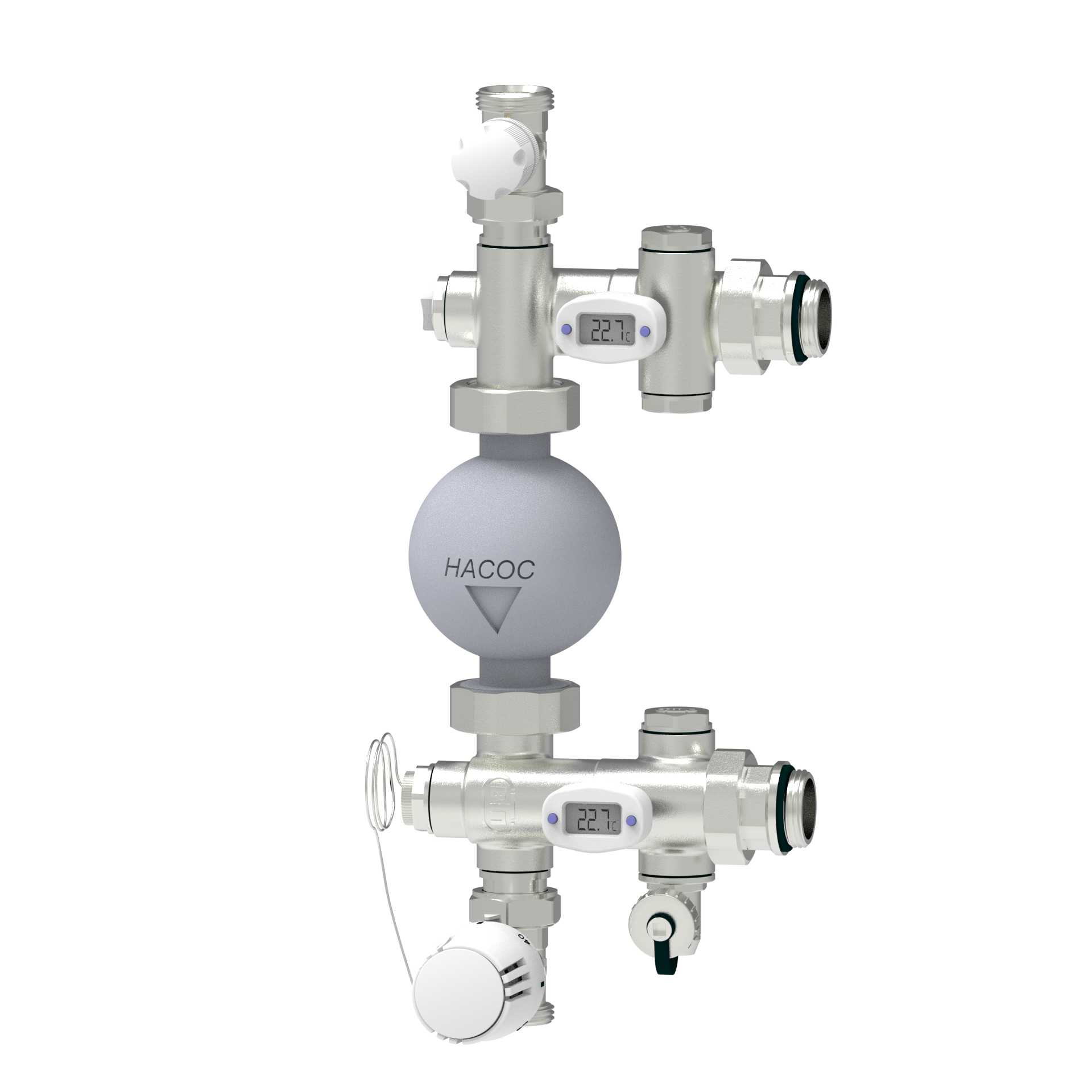

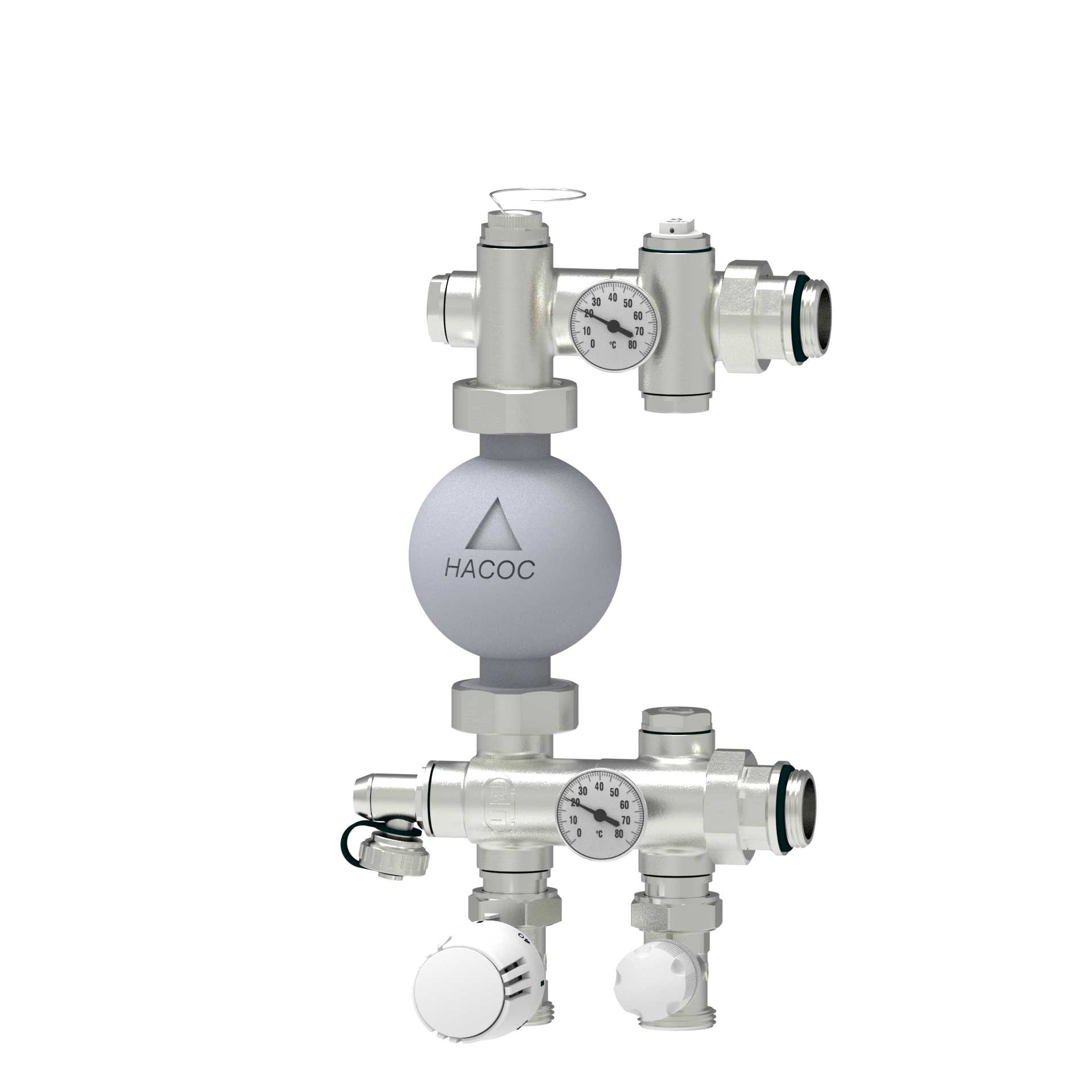

Узлы состоят из блоков подачи (1) и возврата (2), объединенных циркуляционным насосом (3) с помощью накидных гаек (4). На обоих блоках установлены термометры (13).
Пример реализации по типу включения теплоносителя на иллюстрации Компоновка 1, где – подключение источника тепла к НСУ обычно.
При последовательном типе перемешивания регулирующие клапаны расположены перед циркуляционным насосом, а между клапанами возврата и подачи установлен обратный клапан. Затем весь подготовленный теплоноситель проходит через контуры теплого пола, а в теплоснабжающую магистраль возвращается часть остывшего теплоносителя. Это наиболее энергоэффективный вариант.
НСУ КОМБО-С снабжён двумя регулирующими клапанами; вход (7) и выход (8), через которые происходит рециркуляция первичного теплоносителя из источника тепла.
Клапаны присоединяются к НСУ через зажимы с накидной гайкой. Клапан входа (7) снабжается термостатической головкой (10), сообщающейся через капиллярную трубку (11) с выносным термодатчиком (12), располагаемым в защитной гильзе (9) блока подачи (1). Термоголовка на регулировочном клапане крепится накидной гайкой с резьбой М 30*1,5.
Клапан возврата снабжен запорно-регулировочным колпачком (6), предназначенным для ручной настройки его пропускной способности или закрытия.
Для подключения коллекторов с внутренней резьбой 1 дюйм узел комплектуется адаптерами (21) с накидной гайкой 1,1/4 дюйма и наружной резьбой 1 дюйм. Для подключения коллекторных коллекторов, оснащенных накидными гайками 1,1/4 дюйма, указанные адаптеры не используются.
В блок подмеса встроен обратный клапан, предотвращающий поток теплоносителя в обратном направлении.
Клапан для выпуска воздуха (14) находится в верхнем расположении НСУ, а дренажный (15) - в блоке, расположенном непосредственно под насосом или рядом с ним. Все свободные, от указанных ранее элементов, отверстия штатно снабжены заглушками (5).
Релаксация клапанов дает разные варианты подключения теплоснабжающей магистрали, а также позволяет изменять тип поворотного теплоносителя.

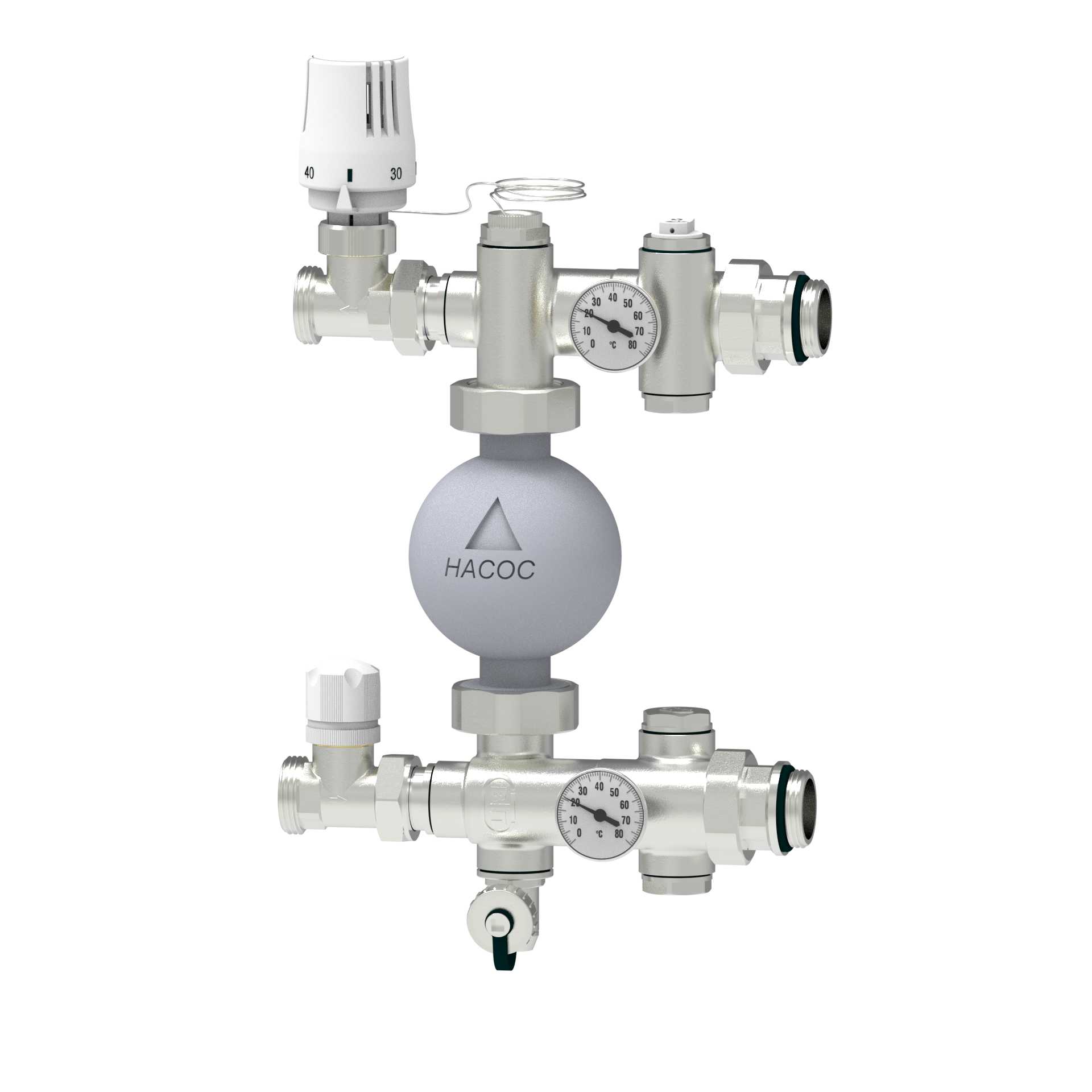

Пример реализации параллельного типа включения теплоносителя на иллюстрации Компоновка 2, где – подключение источника тепла к НСУ сбоку.
При параллельном типе включения теплоносителя один регулирующий клапан расположен перед циркуляционным насосом, а другой после. При нем в теплоснабжающую магистраль возвращается часть теплоносителя, подготовленного для подачи в контуры теплого пола. Эти схемы представляют собой условия при использовании отопительных котлов, имеющих критическую температуру низкой температуры возвращающегося теплоносителя.

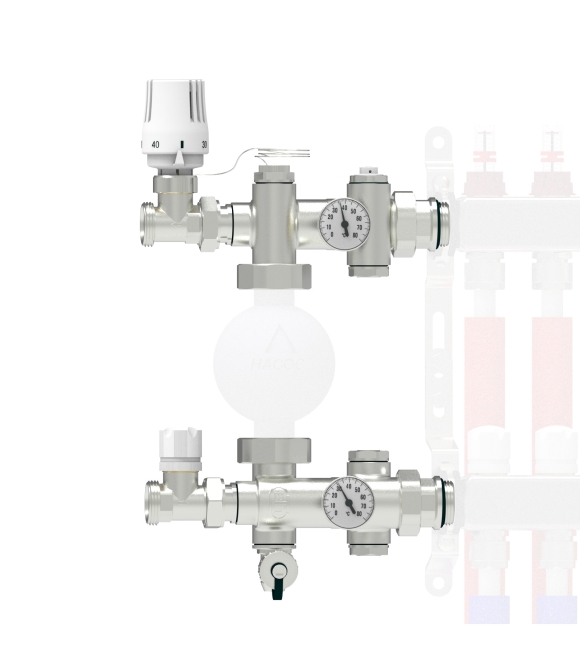

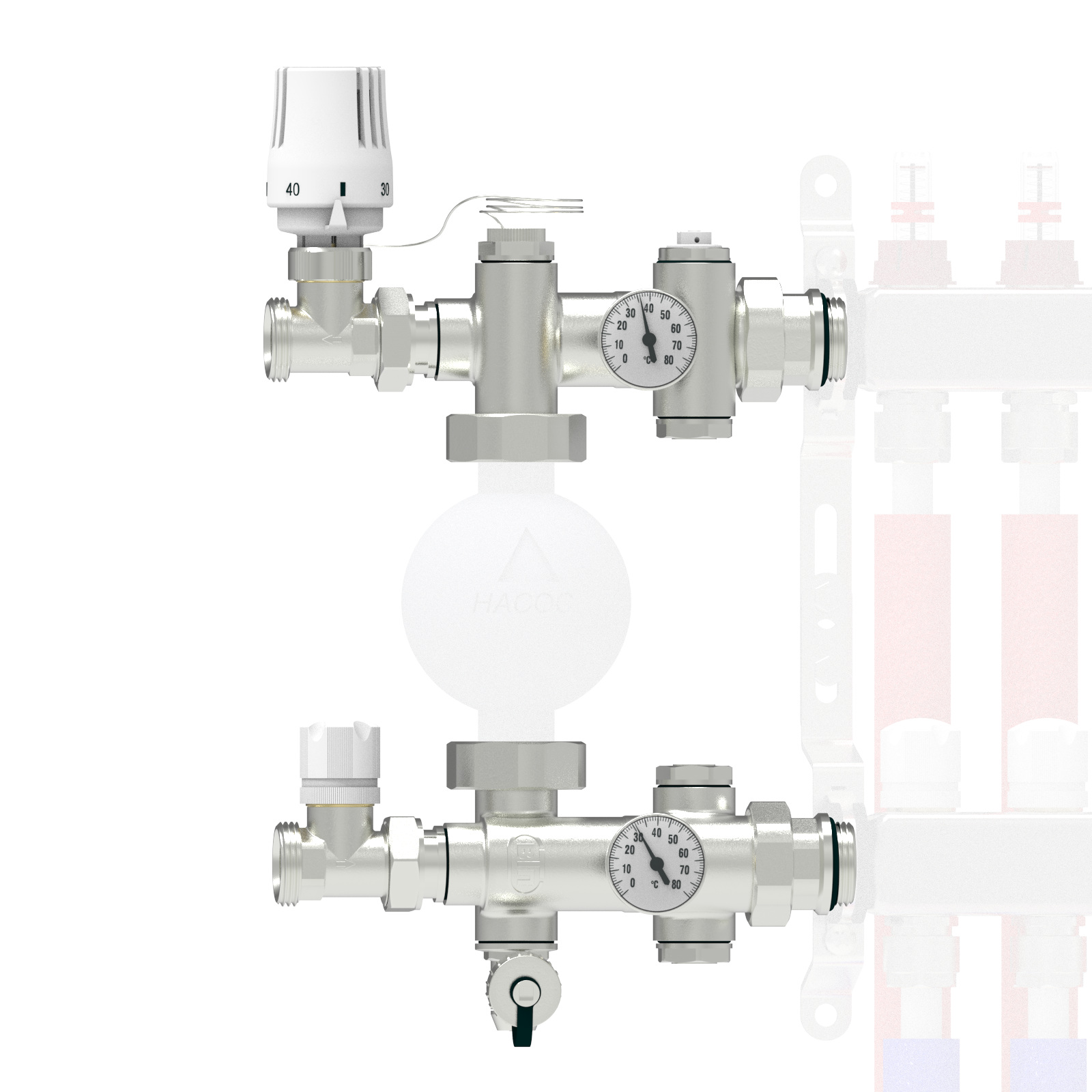

Компоновки НСУ, где вход и выход сбоку, плавно прикладываем при последовательном монтаже коллектора радиаторной сети + НСУ + коллектора «Тёплого пола».
Функционирование теплого пола с НСУ КОМБО-С
В основу НСУ заложен принцип поддержания на заданном уровне температуры теплоносителя, подаваемого в контуры отопления. Температура его не должна превышать значения 50°С.
Взаимодействие теплоносителя и компонентов управления раскрыто на схеме подключения НСУ с элементами регулировки клапанами, при подключении коллекторной группы справа. При комплектации клапанами углового исполнения принцип работы НСУ соблюдается, но увеличение увеличивает вариативность подключения к теплоснабжающей магистрали.
Рассмотрим схему работы НСУ КОМБО-С с последовательным и параллельным типом вращения теплоносителя.
При последовательном типе движения весь подготовленный теплоноситель проходит через контуры теплого пола, а в теплоснабжающую магистраль возвращается часть остывшего теплоносителя. Это наиболее энергосберегающий тип приготовления.
Конструктивно последовательный тип вращение осуществляется расположением регулирующих клапанов перед циркуляционным насосом, при этом выходы клапана находятся до обратного клапана, а клапан открывается после него (см. схемы 1 и 2).
Циркуляционный насос (3) через блок подачи (1) подает подготовленный теплоноситель Т3 в контуры теплого пола (16). Отдав тепло на обогрев помещения теплоноситель Т4 открывается в блок возврата (2). Отсюда часть его Т2 возвращается в источник тепла и одномоментно такое же количество нагретого теплоносителя Т1 поступает в НСУ. Температура теплоносителя, подаваемого в контуры теплого пола, ограничивается исключительно значениями 30 – 45°С. Температура задается поворотным регулятором термоголовки, совмещение необходимого значения показателя с указателем. Необходимая температура осуществляется автоматически, путем изменения потока теплоносителя Т1-Т2 через регулирующие клапаны. На клапане воз лежит термоголовка (10), сообщающаяся капиллярной трубкой (11) с термодатчиком (12), расположенным в защитной гильзе (9) на участке подачи. Для повышения температуры теплоносителя Т3, подмес теплоносителя Т1-Т2 увеличивается, а для уменьшения воздействия.
При параллельном типе включения в теплоснабжающую магистраль возвращается часть теплоносителя, подготовленная для подачи в контуры теплого пола. Этот тип переключения используется при использовании нагревательных котлов, имеющих критическую температуру низкой температуры, возвращающейся в его теплоноситель.
Конструктивно параллельный тип перемешивания реализует расположение регулирования подачи воздуха перед циркуляционным насосом, выход клапана располагается после насоса (смотри схемы 3, 4, 5 и 6).
Параллельный тип переключения работает в иной последовательности. К остому теплоносителю Т4 в блоке возврата (2) подмешивается теплоноситель Т1 из источника тепла. Одномоментно такое же количество, но уже подогретого теплоносителя Т2 возвращается в источник тепла.
Вертикальная релакация блоков обеспечивает смену взаиморасположения коллекторов подачи и возврата (смотри схемы 1 и 2, 3 и 4, 5 и 6, 7 и 8).
Для определения монтажных размеров моделей и компонентов узлов соответствуют габариты базовых блоков и установочные размеры комплектующих.
Габаритные размеры комплектующих
