Насосно-смесительный узел НСУ КОМПАКТ.П правое подключение коллектора ВТП

  Насосно-Смесительный Узел КОМПАКТ-П

       Насосно-Смесительный Узел КОМПАКТ-П, далее НСУ КОМПАКТ-П, предназначен для подготовки низкотемпературного теплоносителя и обеспечения его циркуляции через контуры системы отопления «Тёплый пол». Адаптирован для сопряжения с коллекторной группой, располагаемой с правой стороны от узла.

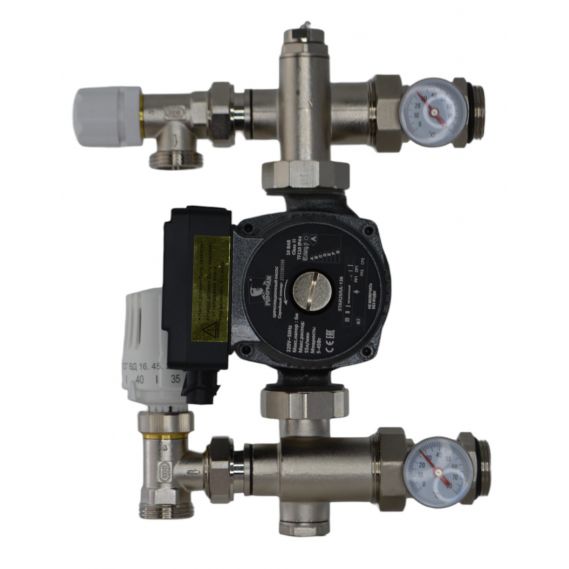

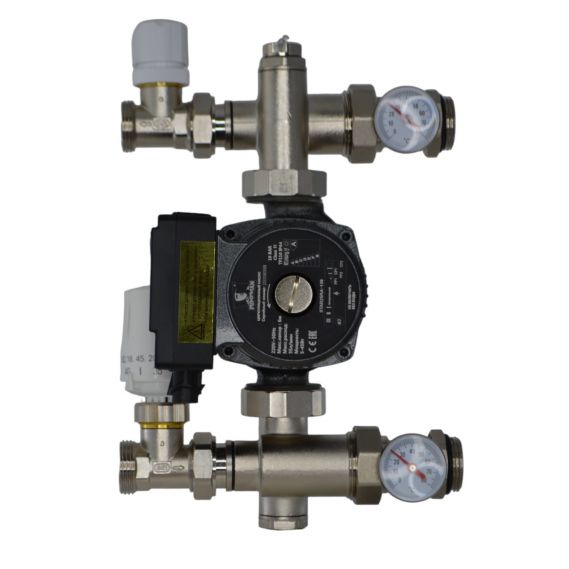

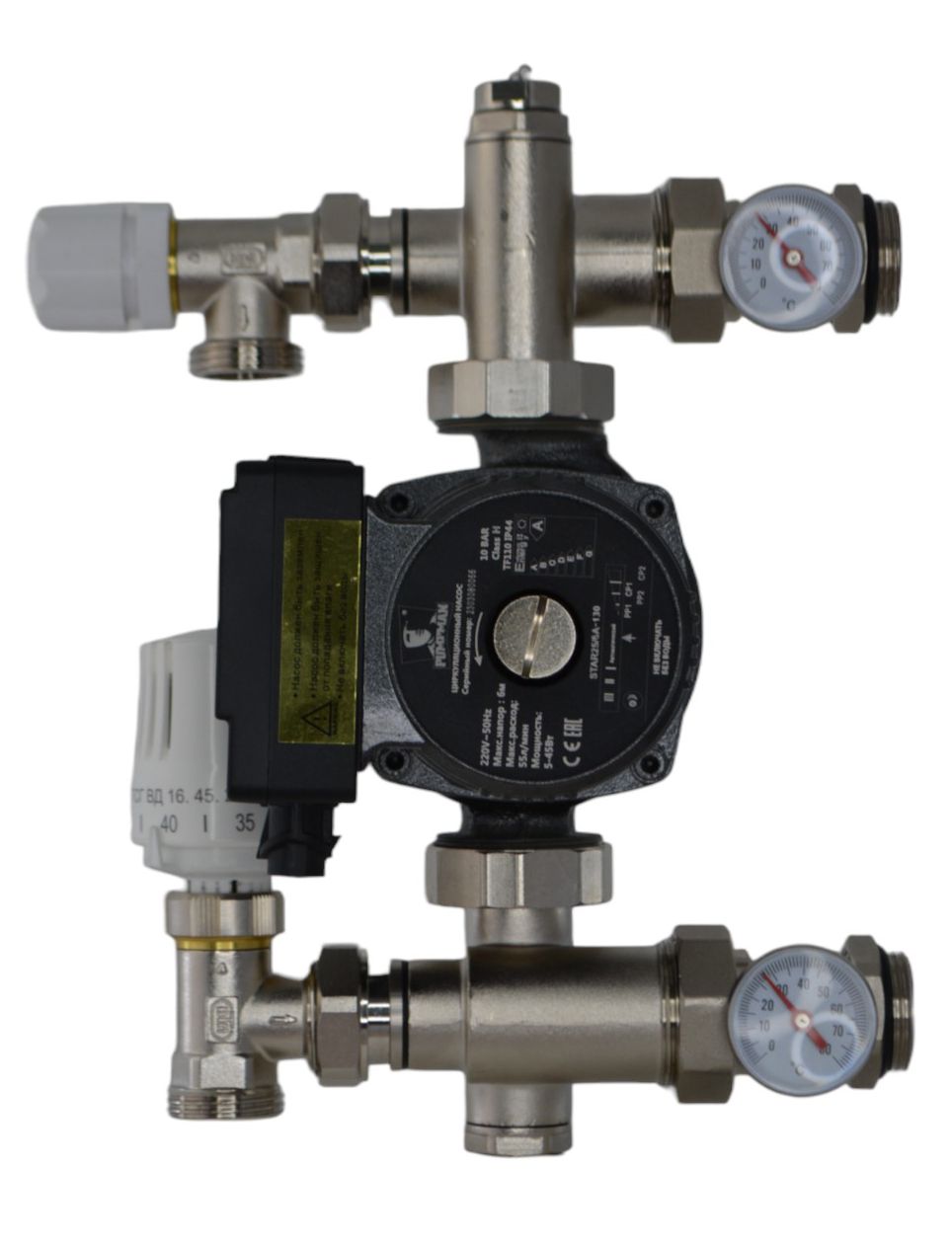

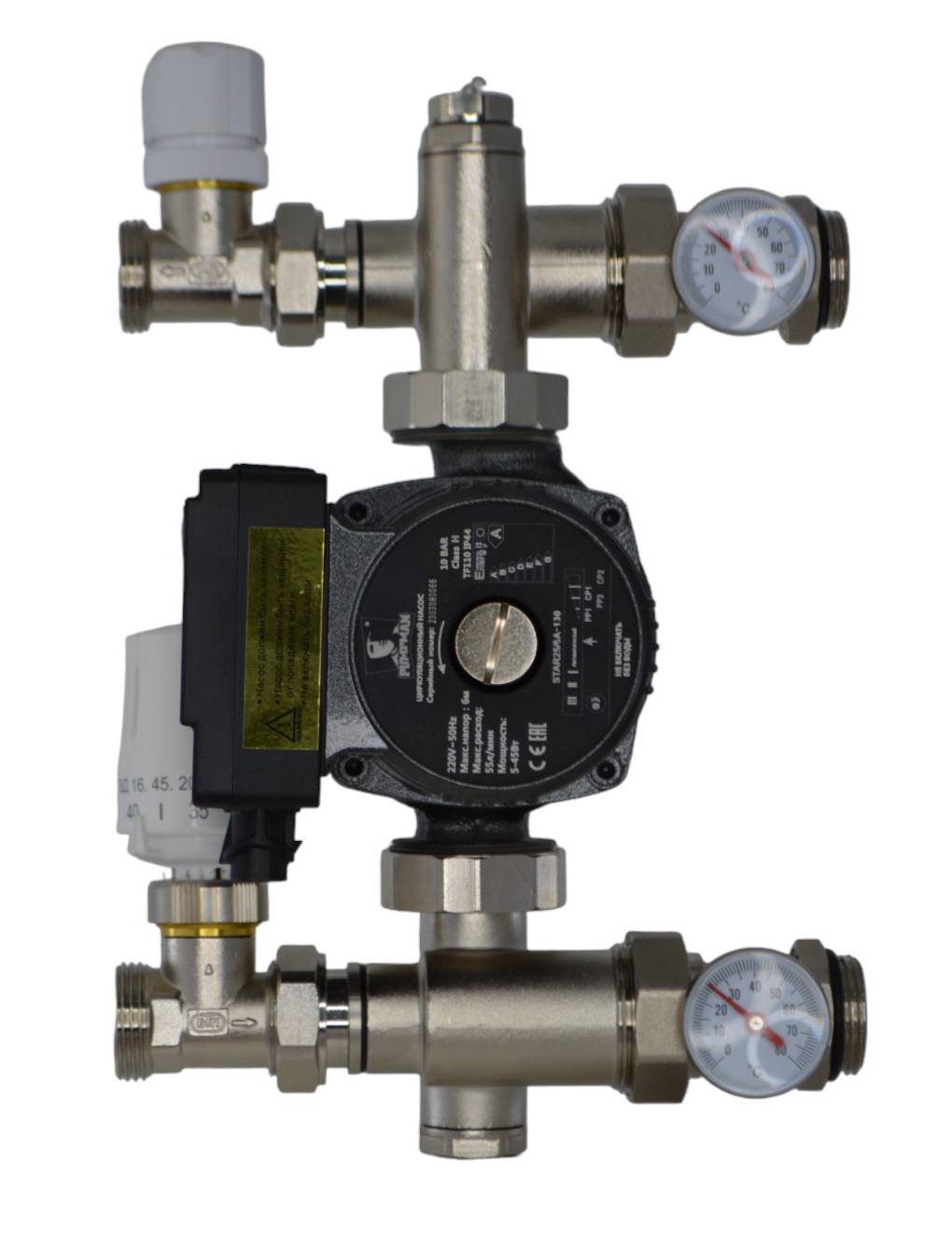

        Узел состоит из блока подачи (1) и блока подмеса (2), объединённых циркуляционным насосом (3). Для соединения с насосом, блоки снабжены накидными гайками (4).
         НСУ КОМПАКТ-П снабжён регулирующими клапанами (прямыми или угловыми) подачи (7) и возврата (8), через которые он сообщается с подающей и обратной линиями теплоснабжающей магистрали или котла. Угловыми клапанами реализуется нижний подвод теплоснабжающей магистрали, прямыми - боковой. Клапаны монтируются на НСУ соединителями с накидной гайкой. Блок подачи оснащен защитной гильзой (9) для установки термодатчика (12). Клапан подачи снабжён термостатической головкой (10), соединенной через капиллярную трубку (11) с выносным термодатчиком (12). Клапан возврата обеспечен защитным/регулировочным колпачком (19), предназначенным для ручной регулировки пропускной способности клапана.  Наружные резьбы на торцах блоков подачи и подмеса, предназначены для подключения распределительных коллекторов системы теплого пола. Подключение коллекторной группы осуществляется через тройник-адаптер (18) с выводом под термометр. В блоке подмеса, между тройником-адаптером (18) и циркуляционным насосом (3) встроен обратный клапан.
        Отверстие в нижней части блока подмеса снабжено заглушкой (5).
        Герметизация всех соединений осуществляется уплотнительными элементами из NBR-71.

Особенности НСУ КОМПАКТ-П.

• Малые габаритные размеры НСУ КОМПАКТ-П позволяют произвести монтаж в ограниченном, планировкой, месте.
• Насосно-Смесительные Узлы укомплектованы термостатическими головками с выносными датчиками из меди с оптимальным диапазоном регулирования температуры теплоносителя – от 20 до 50°C, что увеличивает точность регулирования.
• Наличие регулирующих клапанов на входе и выходе позволяет отключить систему тёплого пола от остальной системы.
• Герметичность соединений насосно-смесительного узла обеспечена за счет эластичных, уплотнительных элементов. Применение дополнительных герметизирующих материалов, таких как лён, герметизирующие пасты, лента ФУМ и т.п., не требуется.

Принцип работы тёплого пола с НСУ КОМПАКТ-П

       Работа НСУ КОМПАКТ-П основана на непрерывном контроле температуры теплоносителя, подаваемого в контуры тёплого пола и автоматическом поддержании её в заданном значении.






       Кругооборот теплоносителя через контуры тёплого пола осуществляется с температурой, пониженной до значений, обеспечивающих температуру пола в пределах 25 – 28 °С. Циркуляционный насос (3) через блок подачи (1) подаёт теплоноситель (Т3) в контуры тёплого пола (16). Отдав часть тепла через пол в помещение, частично остывший теплоноситель (Т4) возвращается в блок подмеса (2). Тепло, использованное на обогрев помещения, возмещается подмесом теплоносителя (Т1) из теплоснабжающей магистрали, такое же количество теплоносителя (Т4) одномоментно возвращается в обратную линию (Т2) теплоснабжающей магистрали.
        НСУ ограничивает температуру теплоносителя, подаваемого в контуры теплого пола, до необходимых значений, обычно эти значения задаются в пределах 30 – 45°С. Температура теплоносителя задаётся поворотом регулятора термоголовки, совмещая желаемое значение с указанным.
        Управление температурой теплоносителя осуществляется автоматически, посредством изменения потока теплоносителя (Т1) через регулирующий клапан. На клапан воздействует термоголовка (10), сообщающаяся капиллярной трубкой (11) с термодатчиком (12), расположенным в защитной гильзе (9) на участке подачи.
        При понижении температуры теплоносителя (Т3),поступление теплоносителя (Т1) увеличивается, а при повышении, наоборот, уменьшается.

Габаритные и установочные размеры



Рекомендации по монтажу, эксплуатации и варианты использования НСУ КОМПАКТ-П

Заглушка (5) может быть заменена на дренажный клапан. Позволяет реализовать боковое или нижнее подключение с последовательным типом смешивания теплоносителя. Подключение коллекторной группы может быть произведено через адаптер. В основу работы НСУ КОМПАКТ-П положен последовательный тип смешивания теплоносителя, который наиболее благоприятен при подключении к отопительным котлам, критичным к низкой температуре входящего теплоносителя. Из НСУ КОМПАКТ-П возвращается часть теплоносителя с температурой подготовленной для подачи в контуры тёплого пола. Может быть реализован и параллельный тип смешивания, для чего...

НСУ КОМПАКТ-П позволяют управлять температурой в помещении посредством периодического включения и выключения циркуляционного насоса с помощью термостата воздуха.

        Теплоноситель, который поступает в контуры тёплого пола, будет ограничен до значения температуры, заданной на термоголовке, термодатчик которой размещён в блоке подачи. Таким образом, возможна реализация удалённого управления системой отопления.

Рекомендации:

• Рекомендуется использовать высокоэффективные циркуляционные насосы с частотным управлением, поддерживающие режим постоянного напора и обеспечивающие экономное электропотребление.

  Для перекрытия потока теплоносителя, вместо термостатической головки на клапане следует установить защитный/регулировочный колпачок (19) и закрыть клапаны.
