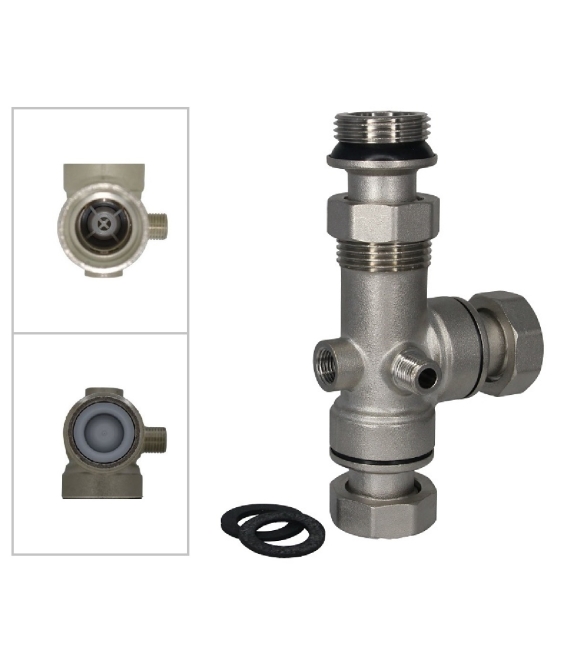

Узел подключения насосной автоматики УПНА5В–ОК-3НГ со встроенным обратным клапаном латунь/никель

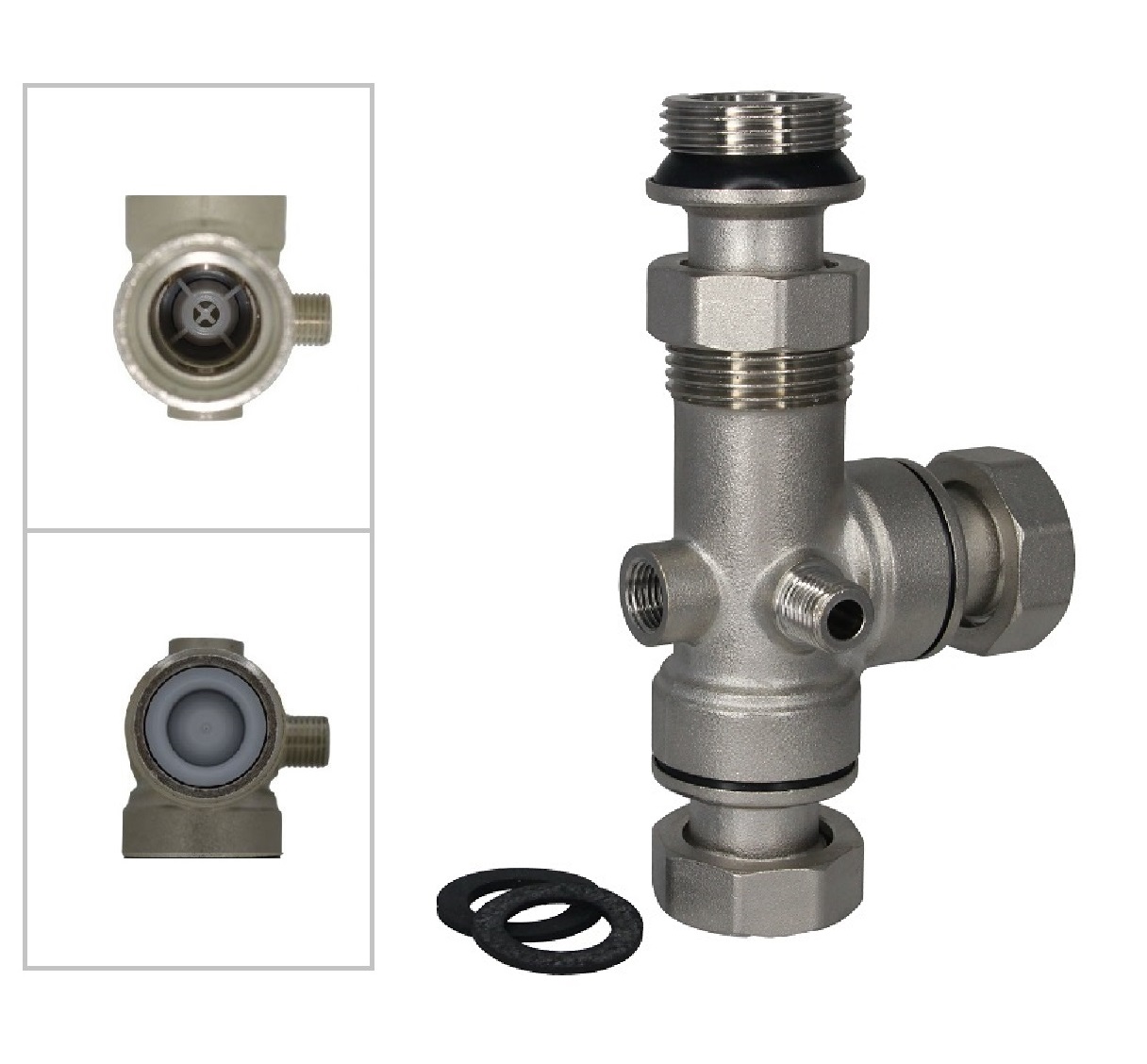

Штуцер 5-выводной с накидными гайками со встроенным обратным клапаном это универсальное решение для подключения автоматики для насосов и размещения ее на гидроаккумуляторе.
Штуцер имеет все необходимые резьбы для сборки узла автоматики для насоса: присоединения датчика сухого хода, который используется в системах водоснабжения для предотвращения работы насоса без воды, реле давления, манометра, трубопроводов, гидроаккумулятора, насоса. Встроенный обратный клапан предотвратит возврат воды обратно в насос, убережет его от поломок и потери давления в системе.
Преимущественное отличие:
Встроенный обратный клапан допускает ток жидкости только в одном направлении от насоса к потребителям. Если насос останавливается, клапан закрывает проход для жидкости, предотвращая ее обратное движение.
- Минимум соединений - нет необходимости в отдельном обратном клапане
- Удобный доступ для сервиса обратного клапана.
Характеристики изделия:
- Подходит для отопления, ГВС, ХВС.
- Материал клапана: пластик
- Материал штуцера - латунь, покрытая никелем
- Рабочее Давление: 12 бар
- Max рабочая температура: 100 °С
- Основное проходное сечение - 1”.
- Резьбы - 1"нак.гайка+1"нак.гайка+1"нар+1\4"вн+1\4"нар

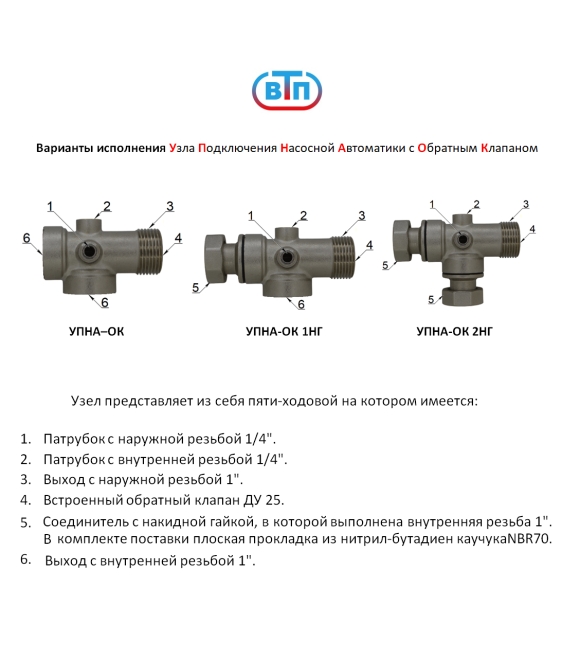

Узел представляет из себя пяти-ходовой штуцер на котором имеется:
- 1. Патрубок с наружной резьбой 1/4".
- 2. Патрубок с внутренней резьбой 1/4".
- 4. Встроенный обратный клапан ДУ 25.
- 5. Соединитель с накидной гайкой, в которой выполнена внутренняя резьба 1".
Патрубок с наружной резьбой 1/4" предназначен для крепления реле давления с накидной гайкой. Торцевая поверхность патрубка имеет достаточно большую поверхность, предназначенную для уплотнения соединения с реле давления, предотвращающую повреждение герметизирующей прокладки. Патрубок с внутренней резьбой 1/4" предназначен для установки манометра давления. В выходе с наружной резьбой 1" выполнена цилиндрическая полость с диаметром, обеспечивающим установку обратного клапана с кольцевым уплотнением изNBR70, которое позволяет извлечь обратный клапан для обслуживания или очистки. Клапан изготовлен с конфигурацией, создающей минимальное гидравлическое сопротивление протекающей жидкости. Клапан состоит нейлонового корпуса, штока с золотником и пружины из нержавеющей стали AISI 316, узел седла – из нейлоновой седельной обоймы и тефлонового седла, которые не подвержены коррозии и не способствуют отложению на клапане солей жёсткости, имеющихся в воде. Соединители со свободно вращающейся накидной гайкой предназначены для установки узла соединения на гидроаккумуляторе удобном положении и его фиксации. Соединитель устанавливается в выход с внутренней резьбой 1", соединение герметизируется посредством имеющегося на нём уплотнительного эластичного кольца.В комплекте с соединителем идет плоская прокладка из нитрил-бутадиен каучука NBR70. Узел соединения имеет компактные габаритные размеры, а конструкция позволяет устанавливать его в любом положении в пространстве.
