Обвязки ВТП с НСУ КОМПАКТ-Б

Готовый комплект для обвязки водяного теплого пола ВТП КОМПАКТ-Б.
Оптимально подобранное оборудование для монтажа обвязки водяного теплого пола поставляются в комплекте:
• Коллекторная группа серии А40.Ртн для подключения от 2 до 12 контуров отопления.
• Насосно-смесительный узел КОМПАКТ-Б.П с встроенным байпасом.

   Классическая схема управления системой отопления. Насосно-смесительный узел поддерживает температуру теплоносителя подаваемого в контуры тёплого пола на заданном значении.
    Особенностью комплектов является ассортимент, обеспечивающий закрытие всех потребностей компоновочных решений возникающих задач.

Подключение к теплоснабжающей магистрали сбоку, параллельный тип смешивания теплоносителя. В теплоснабжающую магистраль возвращается часть теплоносителя, с температурой подаваемой к контуры «тёплого пола».

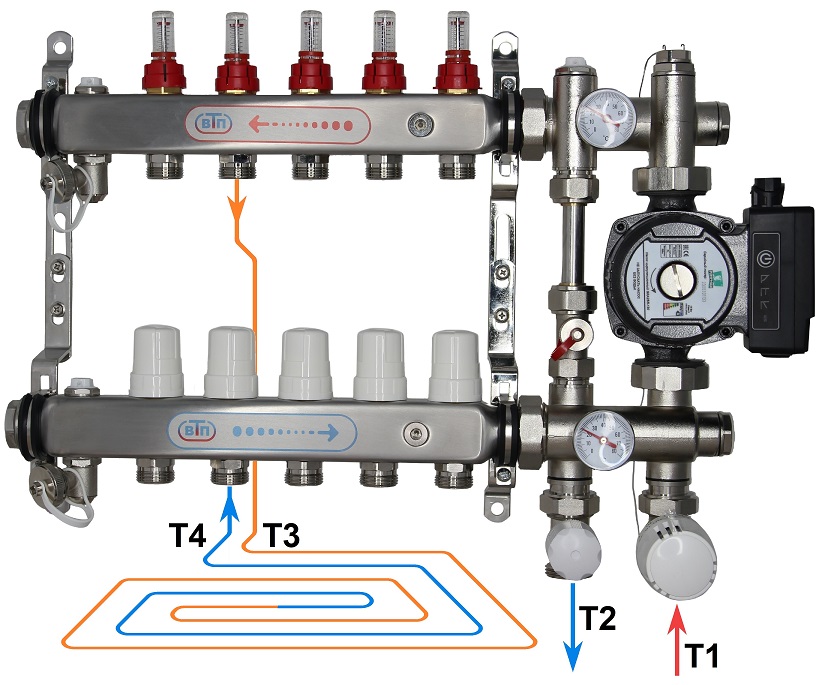

Подключение к теплоснабжающей магистрали снизу, последовательный тип смешивания теплоносителя. В теплоснабжающую магистраль возвращается теплоноситель отдавший часть тепловой энергии на обогрев отапливаемого помещения.

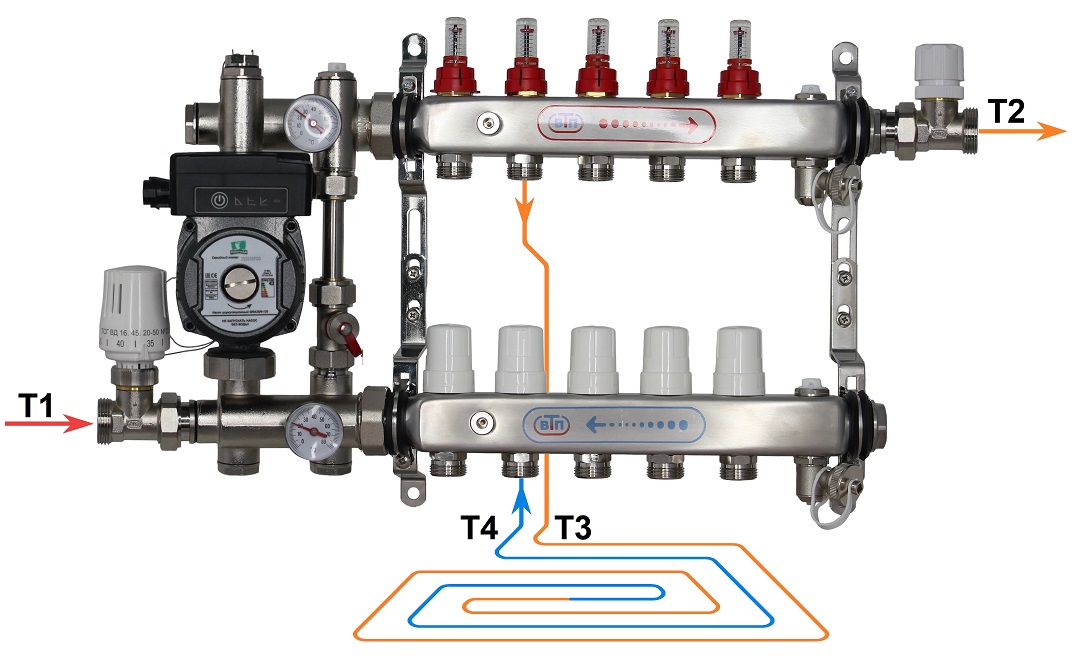

Подключение к теплоснабжающей магистрали разностороннее, последовательный тип смешивания теплоносителя. В теплоснабжающую магистраль возвращается теплоноситель отдавший часть тепловой энергии на обогрев отапливаемого помещения

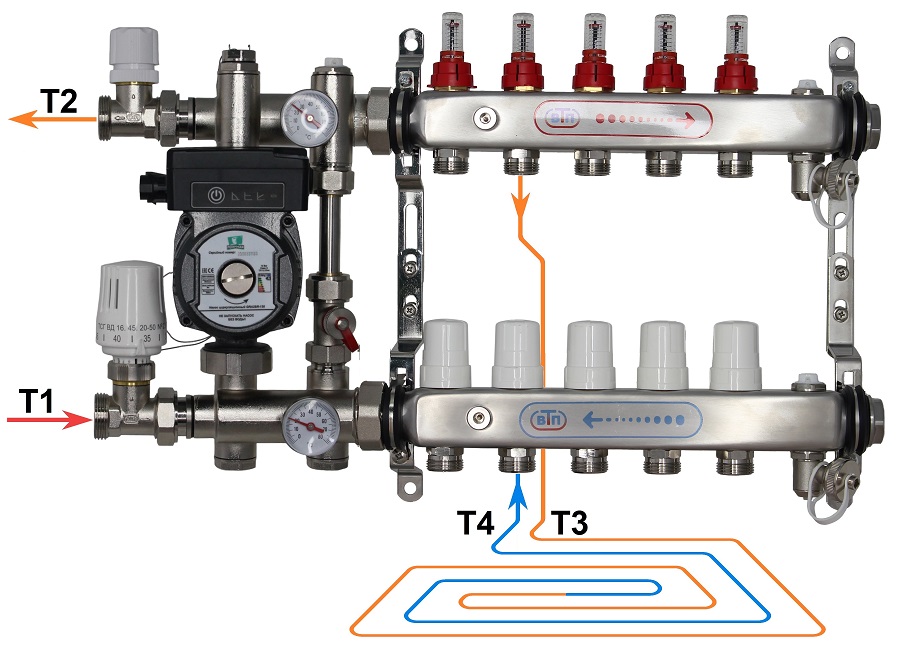

Подключение к теплоснабжающей магистрали разностороннее, параллельный тип смешивания теплоносителя. В теплоснабжающую магистраль возвращается часть теплоносителя, с температурой подаваемой к контуры «тёплого пола»

• компактность размеров определила название комплекта-обвязки.

• подключение коллекторной группы справа или слева от НСУ.

• минимальные габариты и отсутствие лишних соединений.

• комплектация биметаллическими или электронными термометрами.

• простота организации управления системой отопления с помощью комнатного термостата, по температуре воздуха или пола.
