Насосно-смесительные узлы серии КОМПАКТ

   Конструкция Насосно-Смесительных Узлов «КОМПАКТ», в которой использованы два одинаковых базовых корпуса, позволяет компоновать смесительные узлы закрывающие широкий спектр потребностей:
- Располагать коллекторную группу справа или слева от НСУ.
- Параллельный или последовательный типа смешивания теплоносителя.
- Разнообразный подвод теплоснабжающей магистрали.

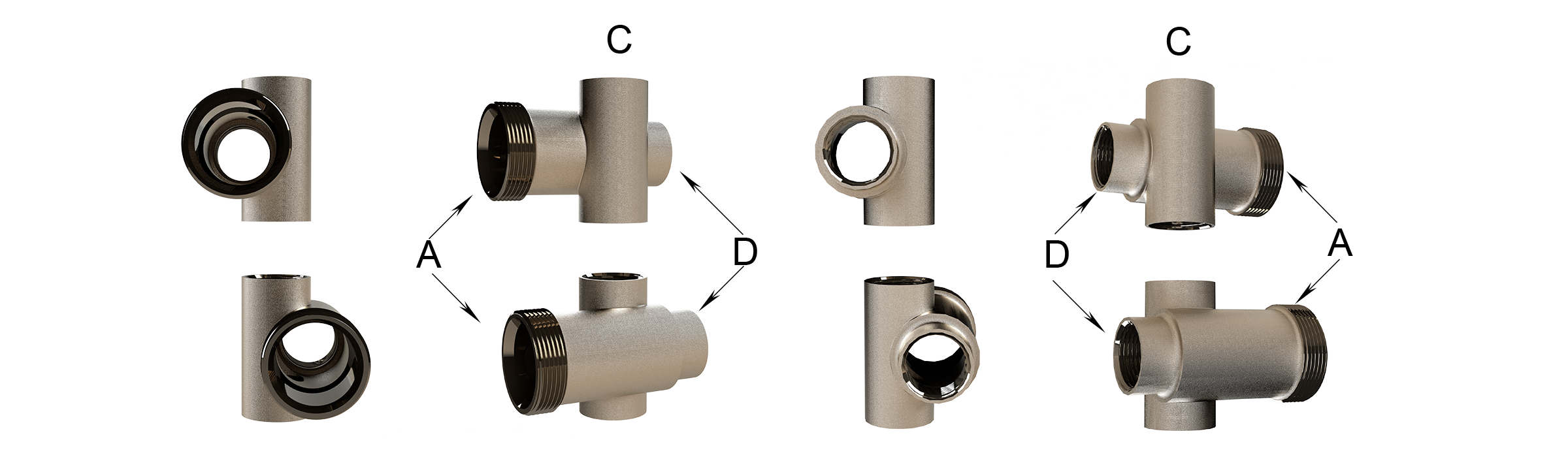

    Узлы собираются на базе двух одинаковых корпусов, имеющих двухсторонний патрубок, расположенный со смещением от оси корпуса. В торцах патрубка выполнены внутренние резьбы 3/4". На торцевой части А корпуса выполнена наружная резьба 1.1/4", а в торце части D - внутренняя резьба 3/4". Патрубок C расположен между патрубком D и торцевой частью А.

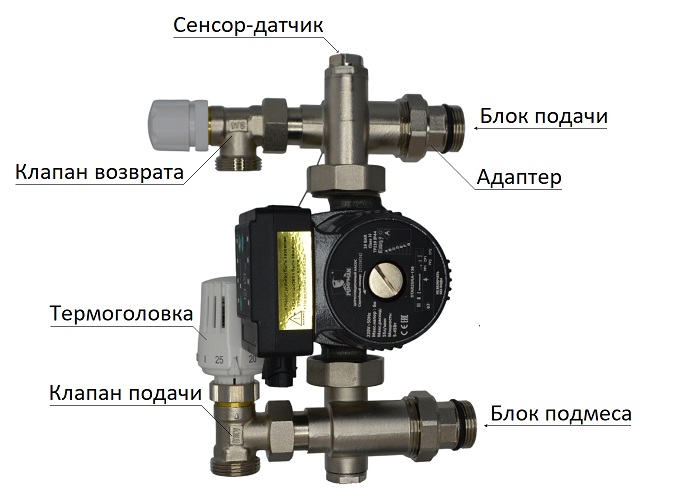

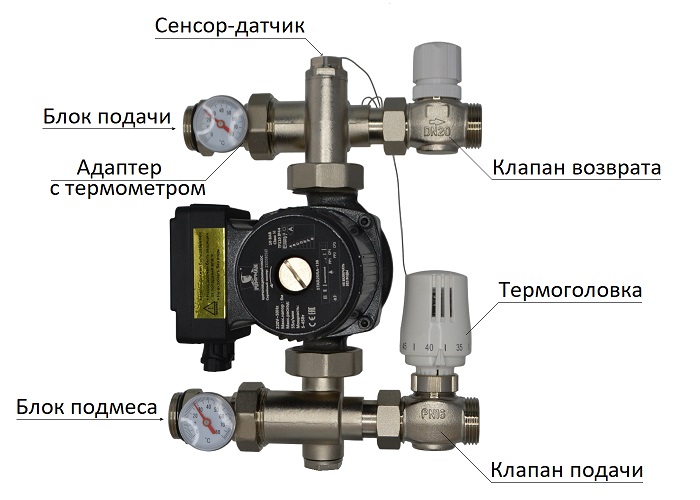

    Один из корпусов использован для компоновки блока подачи, а на основе второго корпуса компонуется блок подмеса. При компоновке блоков корпусы располагаются наружной резьбой в сторону расположения коллекторной группы. Корпус подачи позиционируется двухсторонним патрубком на лицевую сторону, а патрубки корпуса подмеса располагают в зеркальном положении. В блок подмеса устанавливается обратный клапан, пропускающий поток теплоносителя от торца А к патрубку D, исключающий проток теплоносителя в обратном направлении.

    Блоки объединяются циркуляционным насосом, посредством накидных гаек, удерживаемых резьбовыми фланцами, смонтированными на патрубках С. Для предотвращения выкручивания, резьбовые фланцы фиксируются анаэробным клеем-герметиком.
    В патрубок С, блока подачи вкручивается защитная гильза, предназначенная для размещения сенсор-датчика термостатической головки.

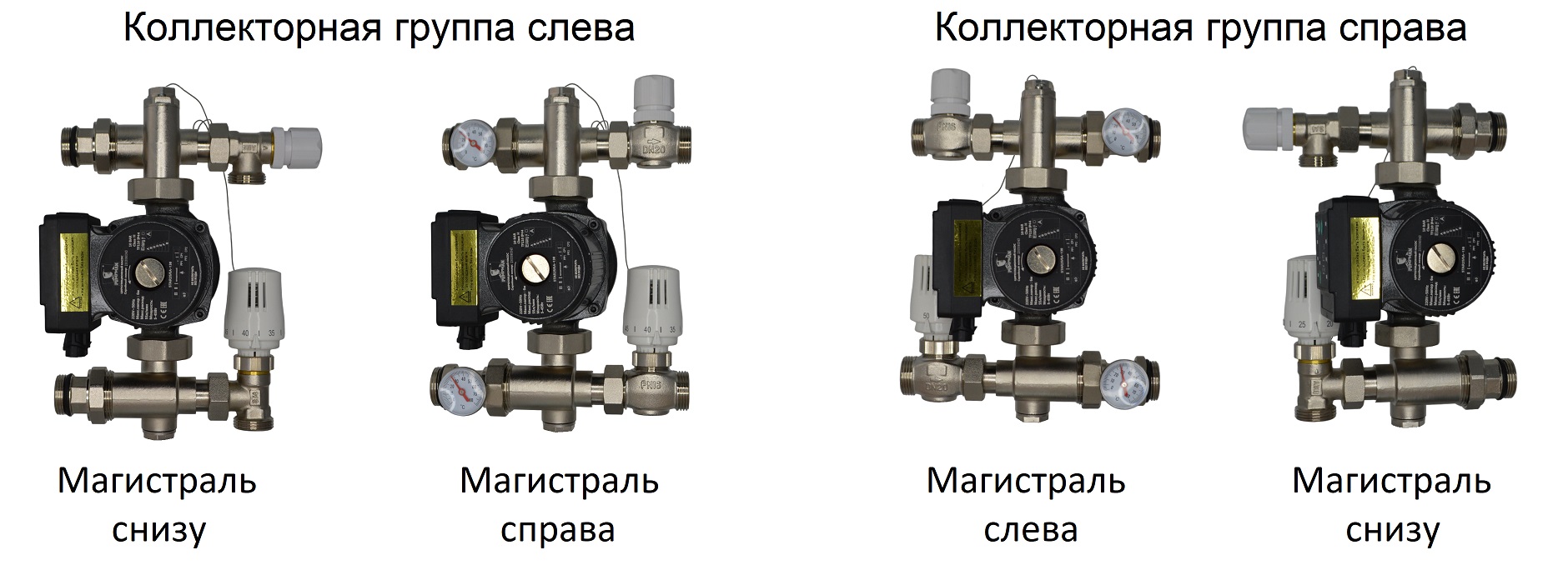

    В зависимости от расположения трубопроводов теплоснабжающей магистрали регулирующие клапаны устанавливаются в патрубки D, блоков или в патрубки D блока подачи и C блока подмеса.
    Для подключения теплоснабжающей магистрали сбоку: регулирующий клапан подачи устанавливается в патрубок D блока подмеса, а клапан возврата – в патрубок D блока подачи.
    Для подключения теплоснабжающей магистрали снизу используются угловые регулирующие клапаны.

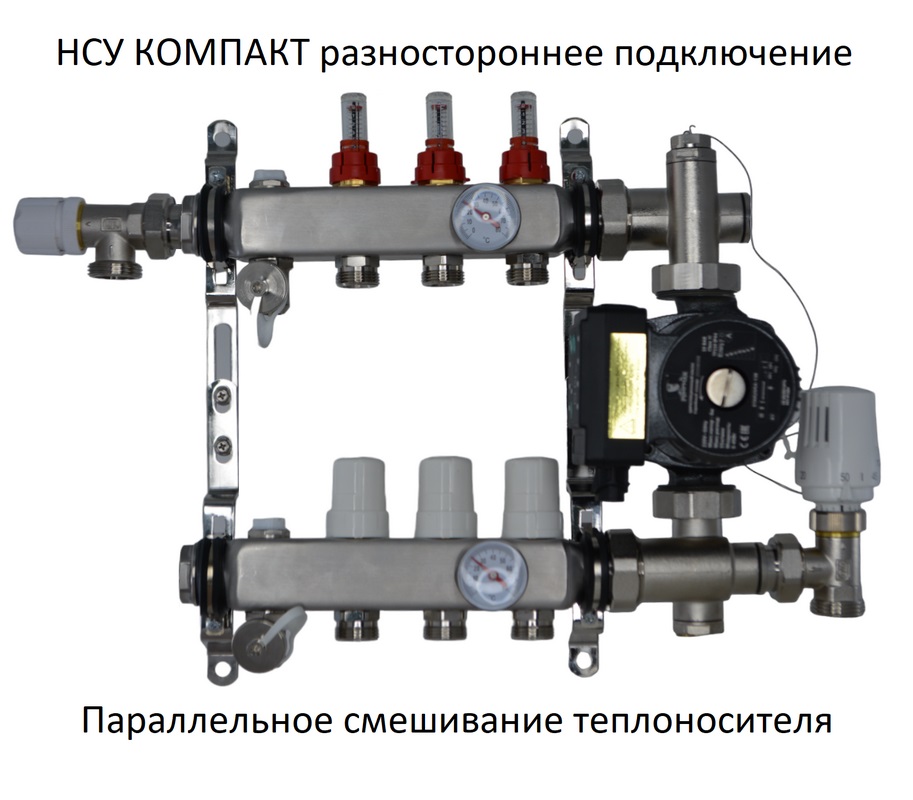

    При вышеуказанных компоновках реализуется параллельный тип смешения теплоносителя, предпочтительный для использования с отопительными котлами, критичными к пониженной температуре возвратного теплоносителя. При параллельном типе смешивания теплоносителя в котёл возвращается теплоноситель с температурой не способствующей активному образованию конденсата.

      В НСУ КОМПАКТ используются регулирующие клапаны с наружной резьбой на обоих концах. Данная конструкция обеспечивает возможность установки их на входе из теплоснабжающей магистрали и на возврате, реализуя дублированное управление системой отопления «Тёплый пол».

    Клапаны с наружной резьбой 1" снабжены адаптерами для соединения их с внутренней резьбой 3/4". Адаптеры оборудованы герметизирующими кольцами из NBR70 и обеспечивают надёжное соединение без использования дополнительных уплотнительных материалов. Использование клапанов данной конструкции расширяет вариативность возможных подключений к теплоснабжающей магистрали или к котлу.
    Клапаны с наружной резьбой 3/4" снабжены адаптерами для соединения их с внутренней резьбой 1/2". Адаптеры также оборудованы герметизирующими кольцами. Причём геометрия посадочного гнезда клапанов адаптирована под соединители стандарта евроконус ЕК 3/4".

Ассортимент регулирующих клапанов используемых в группах ВТП

    На регулирующий клапан подачи или возврата устанавливается термостатическая головка, а сенсор-датчик размещается в защитной гильзе и фиксируется пружинным элементом. На термостатической головке задаётся температура необходимая для подачи в контуры тёплого пола. Поворотом регулятора значение совмещается с имеющимся указателем.

  На базе НСУ Компакт может быть реализована и последовательный тип смешивания теплоносителя, являющийся наиболее эффективным. Для чего клапан возврата устанавливается на в торцевой части коллектора возврата теплоносителя из контуров тёплого пола.

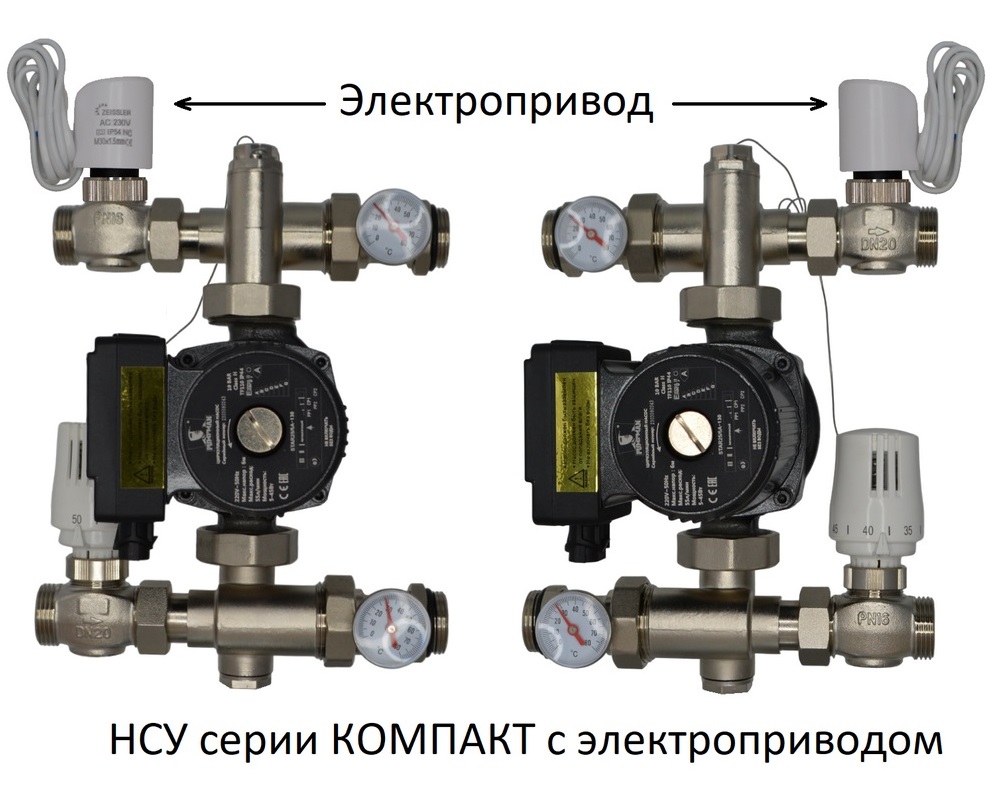

    НСУ КОМПАКТ могут использоваться с управлением по температуре воздуха в помещении. На регулирующий клапан устанавливается электрический привод, управляемый которым комнатным термостатом, который в свою очередь может быть интегрирован в систему управления «Умный дом».

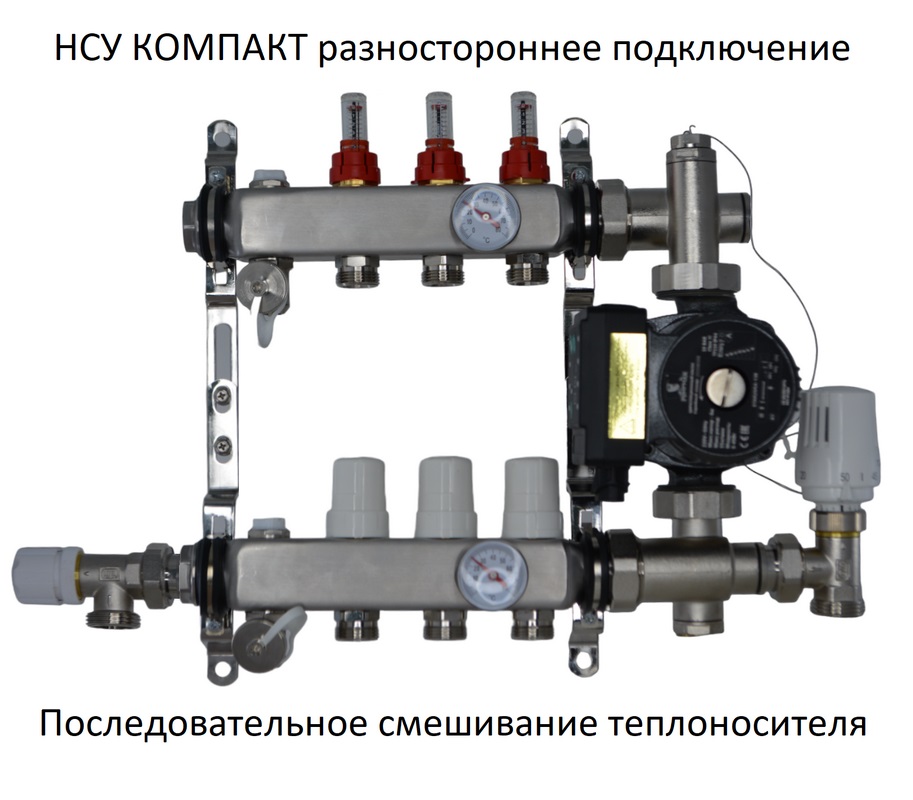

Последовательный тип смешивания теплоносителя реализуется посредством установки клапана возврата на выходе из обратного коллектора системы
   При последовательном типе смешения теплоносителя, который является наиболее эффективным, весь теплоноситель, проходит через контуры «Тёплого Пола» и отдав тепло в помещение возвращается в теплоснабжающую магистраль.
