Паспорт Электронный термометр ТЕ 40 r-a

Электронный термометр ТЕ 40 r-a

1. Назначение и область применения
       Основное назначение - измерение температурных значений, в данный момент времени, в определенном месте системы отопления.
Устройство используется при контроле, тестирование и регулировании систем отопления.
Электронный термометр ТЕ 40 r-a используется для контроля температуры поверхностей труб и элементов систем отопления.
       Удобен при балансировке контуров (петель) напольных систем отопления. Оптимальная длина щупа позволяет закрепить щуп термометра за теплоизоляцией труб, перед коллектором возврата теплоносителя. Температура на выходе из контуров тёплого пола отражает количество потребляемого контуром тепла.

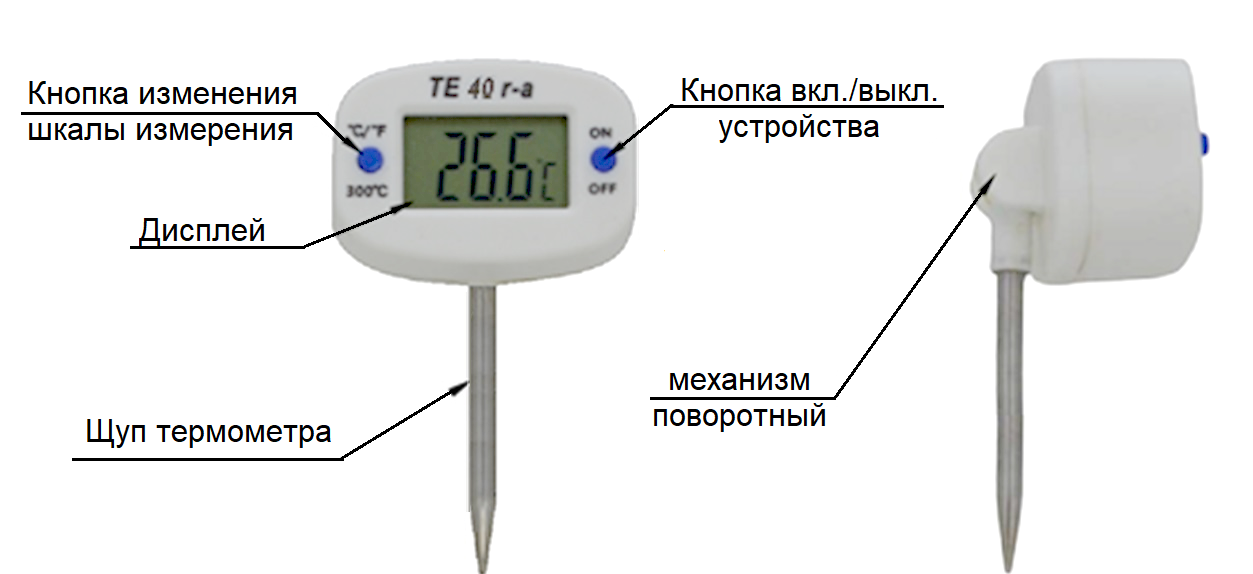

2. Устройство


Электронный термометр ТЕ 40 r-a позволяет определять температуру теплоносителя с высокой точностью, абсолютная погрешность измерения     составляет ±1°С, а относительная погрешность измерения 0,1.
Поворотная головка термометра позволяет разместить дисплей под нужным углом.
Термометр питается от одной миниатюрной (пуговичной) батарейки LR44 и имеет возможность ее замены.
Экономичная работа батарейки (выключается через 8-10 минут) батарейки хватает на 2-3 года.
Имеет высокую частоту обновления температурных данных – 1-2 сек.
Данное устройство имеет конкурентно малые габариты, что дает возможность использовать его в ограниченных компоновочных пространствах.

3. Конструкция и материалы
В комплект поставки данного устройства входит:
- Цифровой электронный термометр с поворотным дисплеем;
- пластиковый защитный колпачок.
Электронный термометр состоит из измерительного щупа, выполненного из высококачественной нержавеющей стали, и корпуса дисплея, выполненного из термостойкого пластика.
4. Принцип действия
Измеряемый объект обменивается тепловой энергией с щупом термометра. Цифровой термометр работает на основе термопары (устройство, состоящее из двух разнородных электрических проводников, образующих электрический переход), которая меняет свой электрический сигнал в зависимости от температуры. Когда термометр находится в контакте с телом, его датчик обнаруживает изменение температуры и преобразует его в цифровой сигнал, который отображается на экране.

5. Технические параметры
Параметры - Значения
Рекомендуемый диапазон измерения температуры - От -20 до +100°С
Частота обновления температурных данных - 1-2 сек.
Шаг измерения - 0,1°С
Абсолютная погрешность измерения - (-20 °C ~ 100 °C) ± 1°C
Относительная погрешность измерения - 0,1
Батарейка питания термометра - LR44
Средний срок службы батарейки - от 2 до 3 лет
Материал щупа - нержавеющая сталь
Макс. давление в системе отопления - 10 бар
Угол поворота дисплея - 185°
Длинна щупа термометра - 40 мм.


6. Габаритные размеры


7. Инструкция по применению термометра с защитной гильзой
7.1 Установить термометр в место контроля температуры:
- снять защитный колпачок с щупа термометра.
- разместить щуп термометра вплотную к измеряемого объекта.
- для увеличения достоверности показаний щуп и участок измеряемого объекта могут быть защищены теплоизоляцией от воздействия внешней среды.
7.4 Проверить работу термометра:
- нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) для включения устройства.
- подождите до тех пор, пока температура на дисплее не перестанет меняться и показания стабилизируются.
- нажмите кнопку ON/OFF для выключения устройства.
- повторно включите прибор для просмотра текущих значений.
- отключите прибор.
- если на экране появился индикатор LOW - поменяйте батарейку.

8. Происхождение
  Изготовлено в КНР по индивидуальному заказу для ТМ ВТП.

9. Гарантийные обязательства
Согласно законодательства РФ срок действия гарантии 36 месяцев с даты продажи, указанной в форме, заполненной продавцом.
      *** Гарантия не распространяется на элемент питания.
