Техническое описание RTL комплектов c ТСГВПС

RTL комплекты c термостатической головкой ТСГ ВПС-01

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Основное назначение – подключение контура «Тёплого пола» к системе радиаторного отопления с принудительной циркуляцией. Подключение контура «тёплого пола» производится к подающей и обратной линии основной системы отопления. Циркуляция теплоносителя через контур «тёплого пола» обеспечивается за счет перепада давления создаваемого в радиаторной системе отопления. Установка обособленного циркуляционного насоса для контура «тёплого пола» не требуется.

2. УСТРОЙСТВО

Комплект состоит из двух регулирующих клапанов и термостатической головки ТСГ ВПС-01 с выносным проточным датчиком.  Стороны клапанов, соединяемые с радиаторной системой отопления, снабжены   разъёмными соединениями «Американка». Соединение запорного клапана с выносным проточным датчиком термоголовки, присоединение контура «тёплого пола» к датчику и регулирующему клапану производятся посредством соединений стандарта «Евроконус», согласно  типу и размеру трубы.

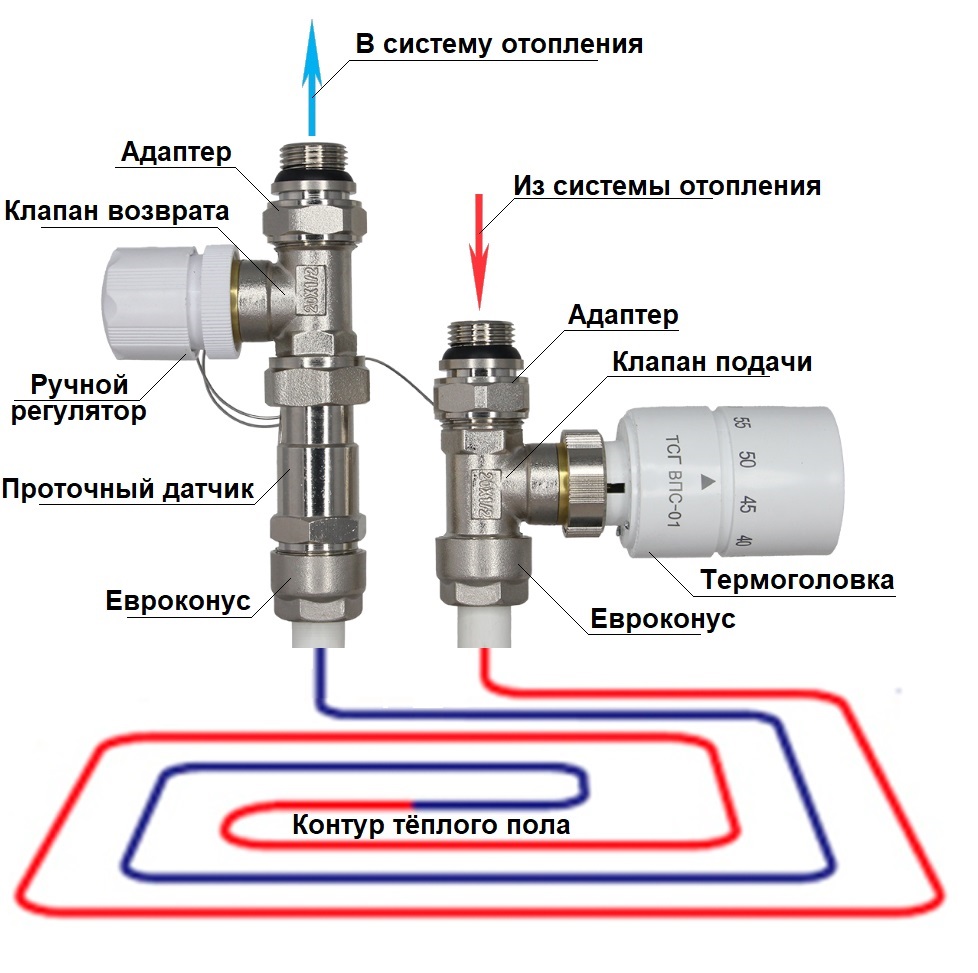

ВТП-П2.:

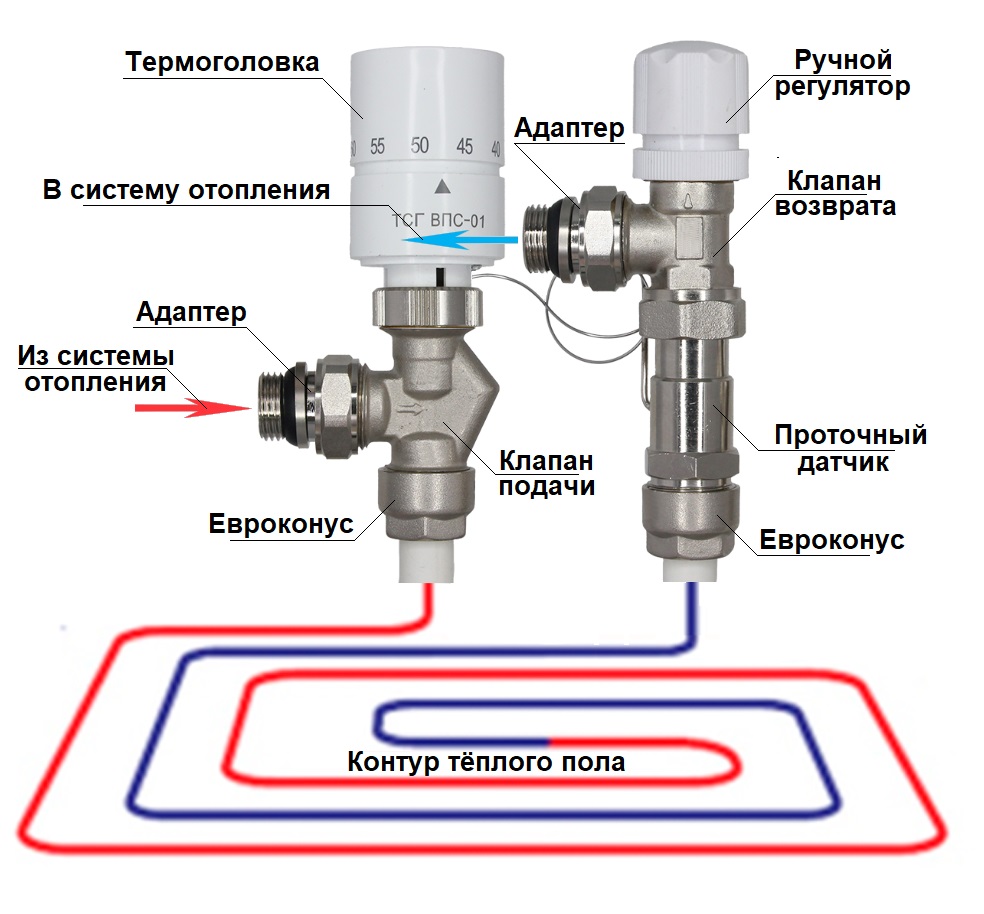

ВТП-У2.:

Состав        Комплект включает в себя: - Регулирующий клапан угловой РКУ-15а. - 2 шт. - Термостатическая головка ТСГ ВПС-01 – 1шт. - Регулирующий/защитный колпачок - 2 шт.

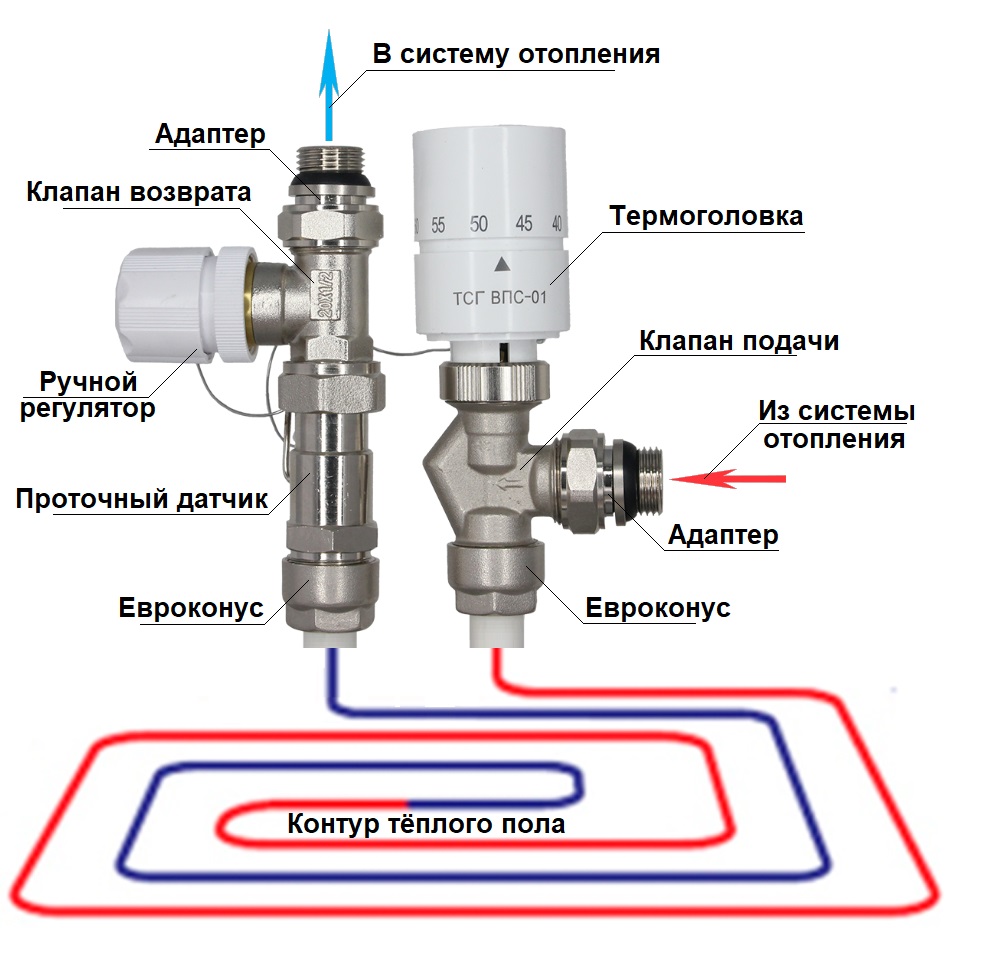

ВТП-У1.П1.:

ВТП-У1.О1.:

Состав        Комплект включает в себя: - Регулирующий клапан угловой РКУ-15а. - 1 шт. - Регулирующий клапан осевой - 1 шт. - Термостатическая головка ТСГ ВПС-01 – 1шт. - Регулирующий/защитный колпачок - 2 шт.

ВТП-П1.О1.:

Состав        Комплект включает в себя: - Регулирующий клапан прямой РКП-15а. - 1 шт. - Регулирующий клапан осевой - 1 шт. - Термостатическая головка ТСГ ВПС-01 – 1шт. - Регулирующий/защитный колпачок - 2 шт.

     Термостатическая головка ТСГ ВПС-01 устанавливается на регулирующий клапан и закрепляется накидной гайкой. Выносной проточный датчик сообщается с термоголовкой посредством капиллярной трубки. Необходимая температура устанавливается на термоголовке, поворотом регулятора до совмещения нужного значения шкалы с указателем.  Диапазон регулирования  термоголовки от 20 до 60 гр.С.

ВНИМАНИЕ:  На  термоголовке  задаётся температура теплоносителя выходящего из контура «Тёплого пола».  При данном способе подключения «тёплого пола».    Данный способ подключения «тёплого пола» предназначен для подключения к системе отопления с температурой подачи не более 58 гр.С. РЕКОМЕНДУЕТСЯ  устанавливать на термоголовке  значения  не более «35».

 3. ПРИНЦИП ДЕЙСТВИЯ

Проходя через контур  «тёплого пола» теплоноситель отдаёт  тепло через напольное покрытие в помещение. Термостатическая головка с выносным проточным сенсором  ТСГ ВПС-01 – контролирует температуру теплоносителя, который возвращается из «теплого пола». При минимальном превышении температуры теплоносителя, проходящего через  датчик,  значения  заданного на термоголовке,  автоматически уменьшается поступление  теплоносителя в контур. Скорость протекания теплоносителя через контур снижается до такой степени,  чтобы теплоноситель успевал остыть до заданного на термоголовке значения.  При понижении температуры теплоносителя,  регулирующий клапан автоматически увеличит его расход.

4. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

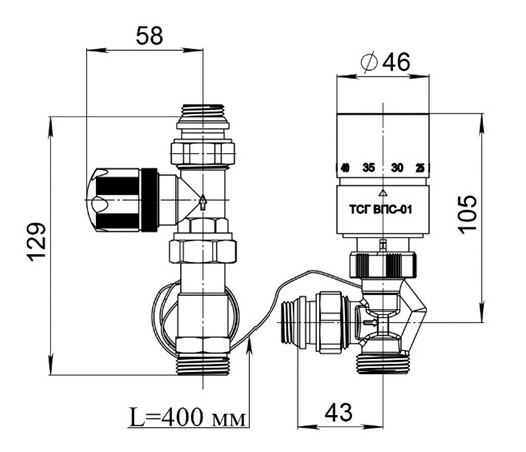

ВТП-П2

ВТП-У2

ВТП-У1.П1.

ВТП-У1.О1.

ВТП-П1.О1

6. ПРОИСХОЖДЕНИЕ

Разработано в России, авторские права защищены патентом РФ 135 160

7. ГАРАНТИИ

Согласно законодательства РФ срок действия гарантии  36 месяцев с момента продажи, согласно заполненной гарантийной формы.
