Техническое описание: Насосно-Смесительные Узлы КОМБО-ТА

Техническая информация о насосно-смесительном узле КОМБО-ТА (скачать PDF)

НАСОСНО-СМЕСИТЕЛЬНЫЕ УЗЛЫ КОМБО-ТА

1 Назначение и область применения

Насосно-Смесительные Узлы КОМБО-ТА предназначены для подготовки теплоносителя по температуре и обеспечения его циркуляции через контуры низкотемпературного отопления типа «Тёплый пол», «Тёплые стены» и подобные. Устанавливаются совмещённо с распределительными коллекторами или отдельно от них. Источником тепла может быть, как отопительный котёл, создающий напор, так и котельная с гидравлической стрелкой или первично-вторичными кольцами.

2 Конструкция и принцип действия

Модели всех узлов конструктивно выполнены вариативными. Поставляются в исполнениях для подключения коллекторных групп с правой или с левой стороны от Н С У и с расположением подающего коллектора над возвратным и наоборот.
В качестве управляющей арматуры применены клапаны нажимного действия
В узлах КОМБО-ТА реализован ТермоАдаптивный принцип управления, при котором температура теплоносителя, подаваемого в систему отопления автоматически корректируется пропорционально реальному потреблению тепла.
Управление температурой осуществляется подмесом к нему теплоносителя из источника тепла, количество которого корректируется двумя термостатическими комплектами. В составе каждого - регулирующий клапан и термостатическая головка с выносным датчиком.
Первый комплект активен на этапе прогрева системы. Он ограничивает до допустимых значений температуру теплоносителя, подаваемого в пол.
Другой в процессе отопительного сезона управляет температурой теплоносителя, подаваемого в греющие контуры. НСУ при похолодании на улице повышает температуру подачи, а при потеплении снижает её до оптимальной.

3 Устройство моделей

Примеры реализации последовательного типа смешивания теплоносителя.
Компоновка 1 – подключение источника тепла к ЭН-СЭУ снизу.

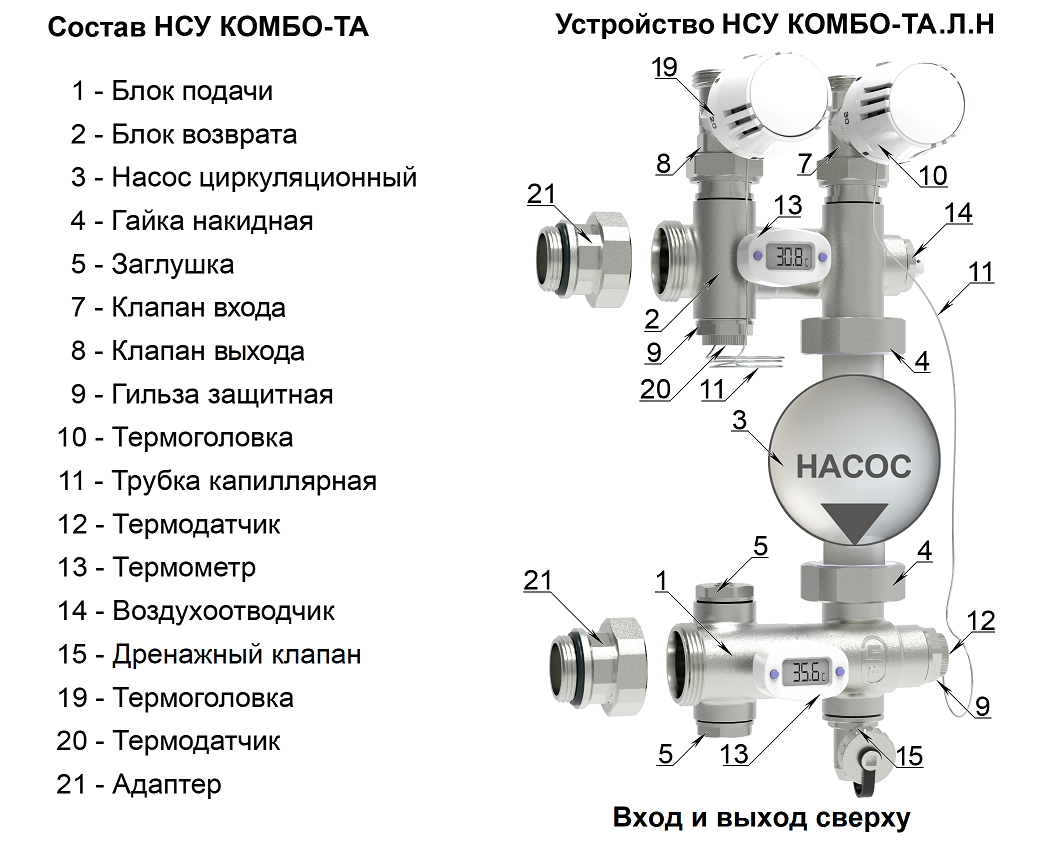

Компоновка 2 – подключение источника тепла к ЭН-СЭУ сверху.

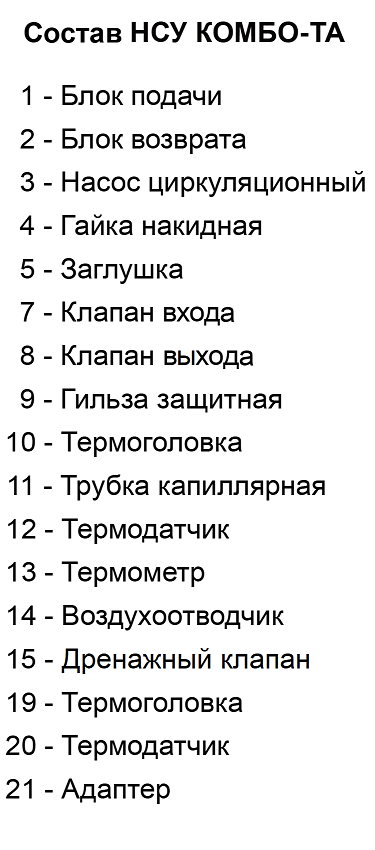

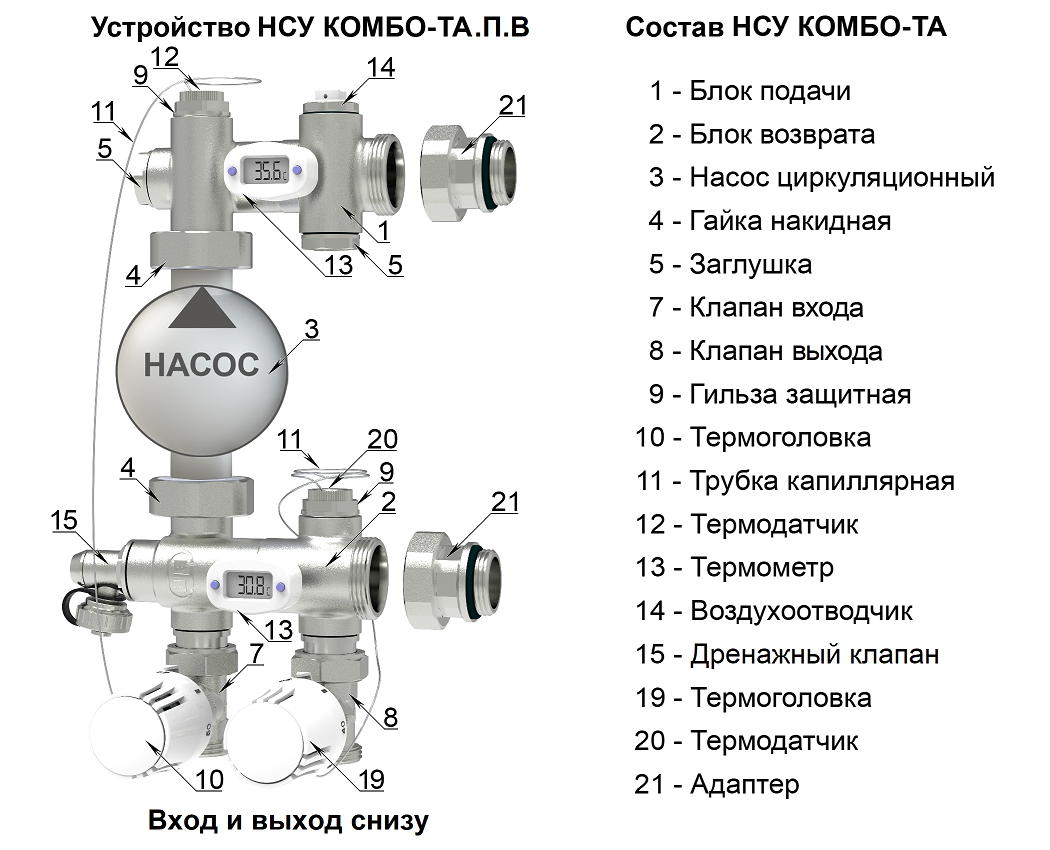

НСУ КОМБО-ТА состоит из блока подачи (1) и блока возврата (2), объединённых циркуляционным насосом (3) с помощью накидных гаек (4). На обоих блоках предусмотрены термометры (13).

Компоновка 1		Компоновка 2

Клапаны присоединяются к НСУ через соединители с накидной гайкой. Каждый клапан снабжён индивидуальной термостатической головкой, сообщающейся через капиллярную трубку (11) с выносным термодатчиком, помещённым в защитную гильзу (9).

В комплекте ограничения датчик (12) термоголовки (10), управляющей клапаном входа (7), расположен в блоке подачи (1).
В комплекте управления датчик (20) термоголовки (19), управляющей клапаном выхода (8) расположен в блоке возврата (2). Термоголовки на регулирующий клапаны крепятся накидной гайкой с резьбой М 30*1,5.
Для подключения коллекторов с внутренней резьбой 1" узел комплектуется адаптерами (21) с накидной гайкой 1.1/4" и наружной резьбой 1". Для подключения распределительных коллекторов с накидными гайками1.1/4", адаптеры не используются.
В блок возврата встроен обратный клапан, предотвращающий поток теплоносителя в обратном направлении.
Клапан для выпуска воздуха (14) расположен в верхней точке НСУ, а дренажный (15) в нижнем блоке, непосредственно под насосом или рядом с ним. Все свободные, от указанных ранее элементов, отверстия штатно снабжены заглушками (5).
Незаметный, но важный нюанс. На работоспособность НСУ взаиморасположение клапана термоголовки и датчика не оказывают влияния, важно соответствие заданной температуры месту расположения термодатчика. Это даёт компактное расположение капиллярной трубки (11).
На последующих иллюстрациях показано компактное расположение капилляра

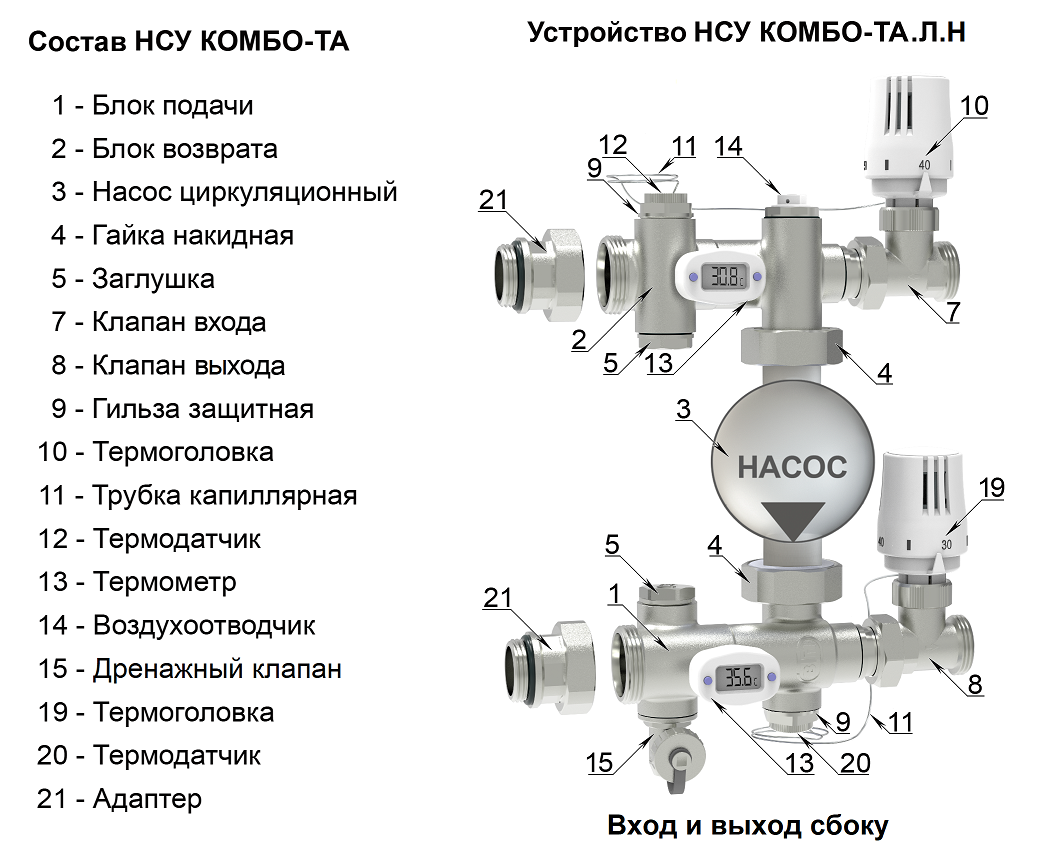

Компоновка 3		Компоновка 4

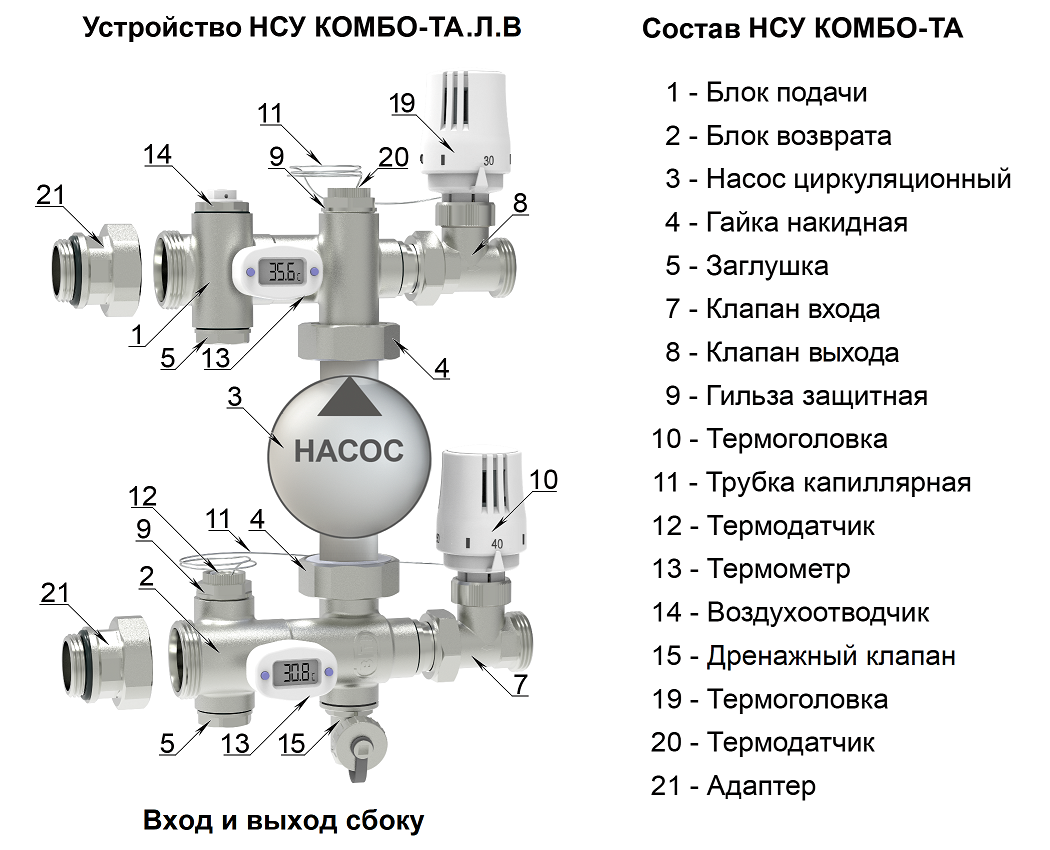

На регулирующем клапане входа (7) установлена термоголовка (19) датчик (20) которой расположен в блоке возврата (2), а на клапане выхода (8) - термоголовка (10), с датчиком (12), расположенным в блоке подачи (1).
Компоновки НСУ где вход и выход сбоку успешно применяются при последовательном монтаже коллекторной радиаторной сети + НСУ + коллекторы «Тёплого пола».
Аналогично устройство НСУ для подключения теплоснабжающей магистрали сверху и снизу.

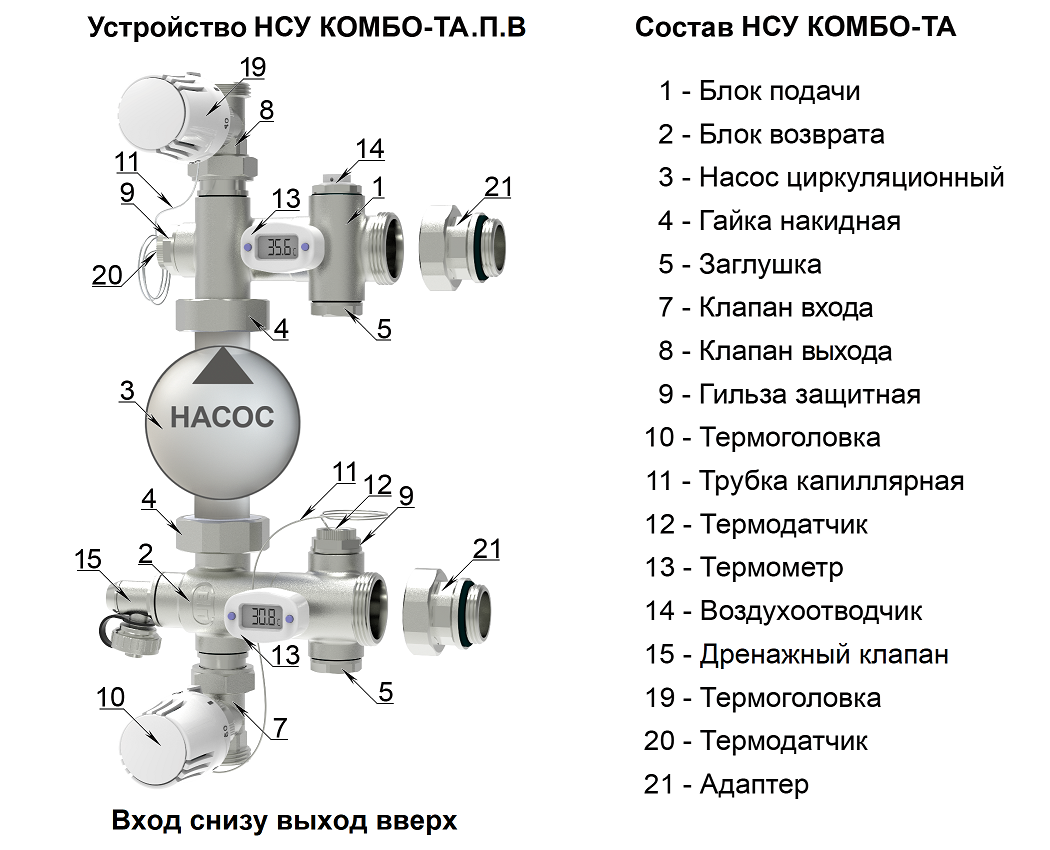

На компоновке 5 пример подключения теплоснабжающей магистрали: вход – снизу, выход - вверх. Блок подачи (1) располагается выше блока возврата (2).

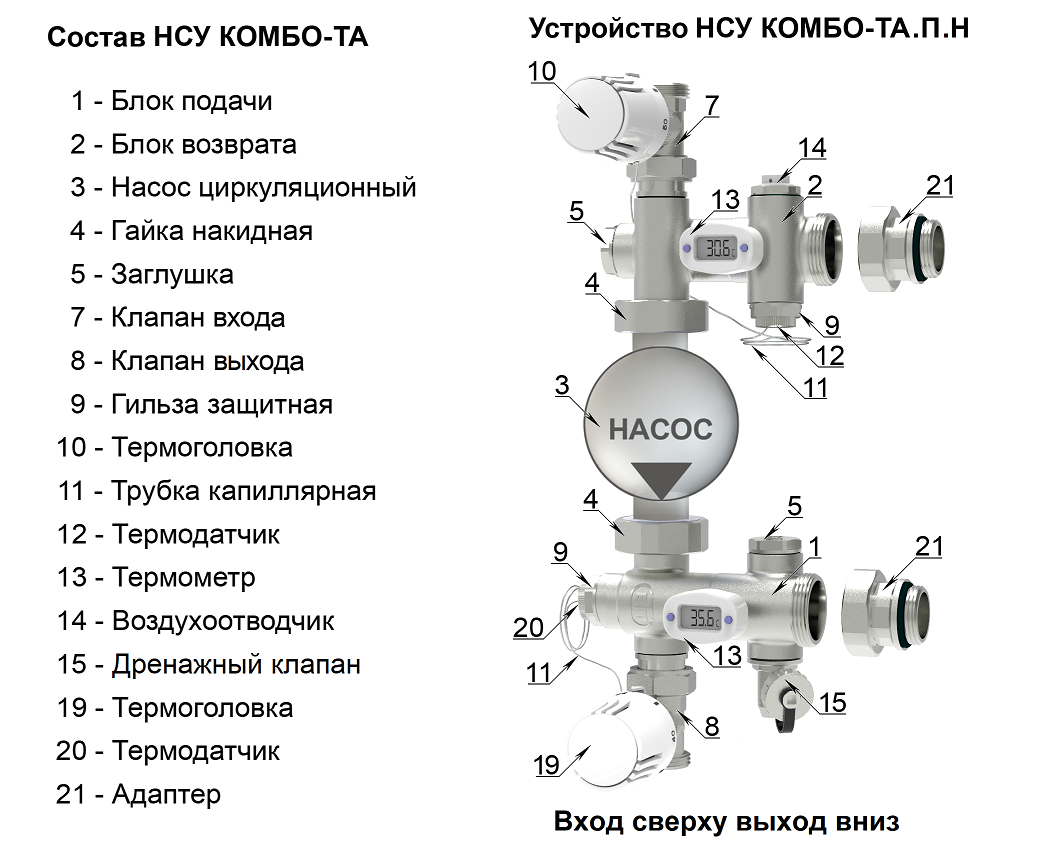

На компоновке 6 пример подключения теплоснабжающей магистрали: вход – сверху, выход - вниз. Блок подачи (1) располагается ниже блока возврата (2).

Компоновка 5		Компоновка 6

4 Функционирование ТермоАдаптивного тёплого пола.

Логика работы НСУ КОМБО-ТА заключается в управлении температурой теплоносителя, подаваемого в систему отопления, в зависимости от фактического потребления тепла. Изменение температуры теплоносителя на выходе из контуров тёплого пола характеризует интенсивность передачи тепла в помещение. Поддержание температуры теплоносителя, возвращающегося в НСУ, на заданном значении, обеспечивается корректировкой температуры подаваемого теплоносителя, пропорционально фактическому расходу тепла на обогрев помещения. Чем холоднее на улице, тем температура теплоносителя выше и наоборот.

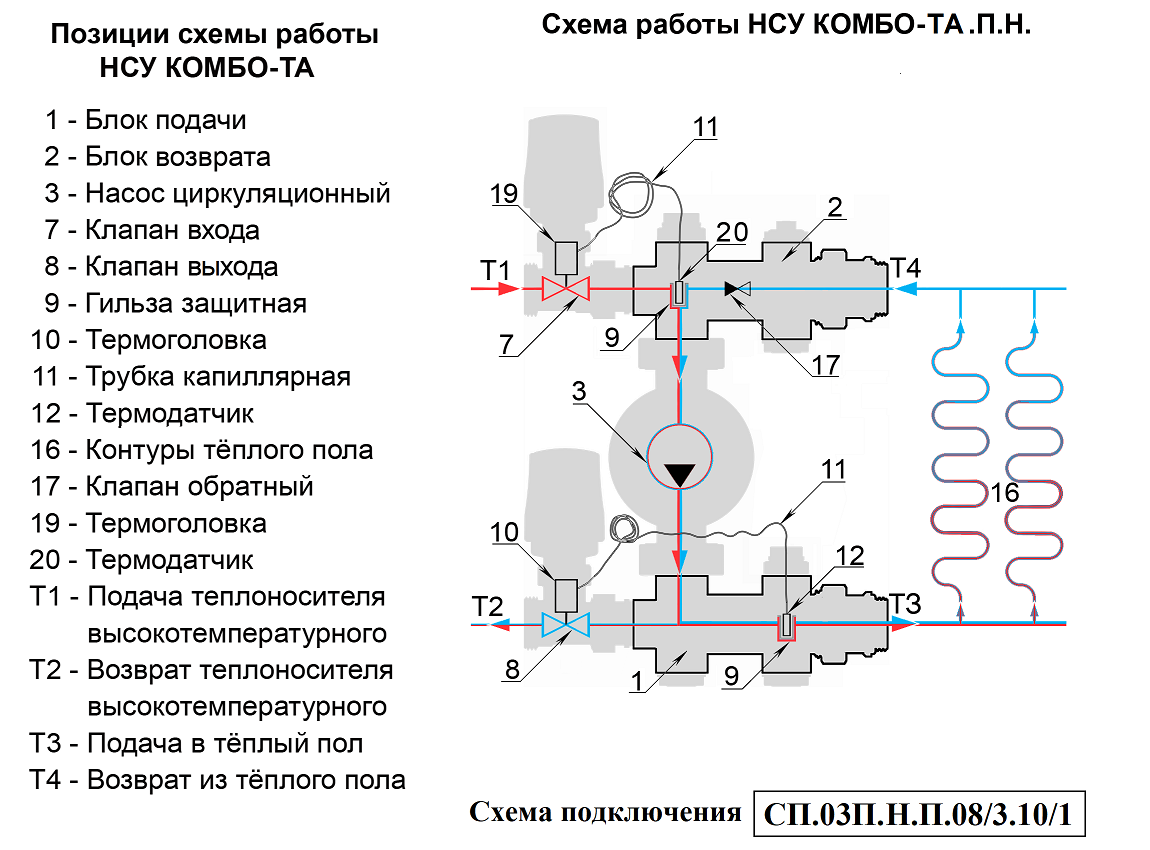

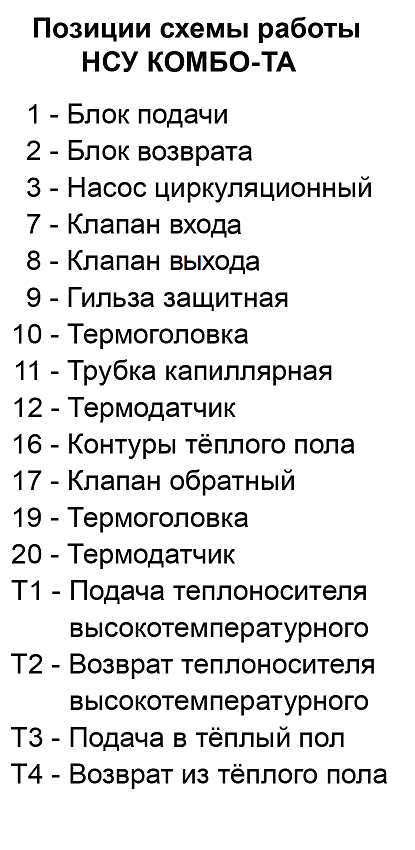

Взаимодействие теплоносителя и компонентов управления раскрыто на примере схем подключения НСУ с прямыми регулирующими клапанами, при расположении коллекторной группы справа. При комплектации клапанами углового исполнения принцип работы соблюдается и существенно увеличивается вариативность подключения к магистрали источника тепла. Рассмотрим процесс на примере схем 1 и 2, где реализован последовательный тип смешивания теплоносителя.
При последовательном типе смешивания регулирующие клапаны расположены перед циркуляционным насосом, а между клапанами возврата и подачи установлен обратный клапан. Тогда весь подготовленный теплоноситель проходит через контуры тёплого пола, а в теплоснабжающую магистраль возвращается часть остывшего теплоносителя. Это наиболее энергоэффективный вариант.
Через контуры тёплого пола осуществляется кругооборот теплоносителя с температурой, которая не должна превышать 50°С. Циркуляционный насос (3), через блок подачи (1), подаёт теплоноситель (Т3) в контуры тёплого пола (16). Отдав часть тепла на обогрев, теплоноситель (Т4) поступает в блок возврата (2). Тепло, использованное на обогрев помещения, возмещается подмесом определённого количества теплоносителя (Т1) из источника тепла. Такое же количество теплоносителя Т4 одномоментно возвращается по обратной линии (Т2) в источник тепла.
На термоголовке (10) защитного комплекта обычно задаётся значение 30 – 45°С, а на управляющем комплекте (19) на 5 - 10°С меньше, обычно в пределах 25-35°С. Температура задаётся поворотом регулятора термоголовки, совмещая нужное значение шкалы с указателем.
При устройстве отопления, где низкотемпературная система является основной и единственной, при значительных изменениях внешних условий, заданное на термоголовке управляющего комплекта значение подлежит корректировке. В зависимости от правильности проектных решений по устройству системы и от теплоизоляции здания, при изменениях среднесуточной температуры на улице на 15-20°С, температура в помещении изменяется на 1-2°С.

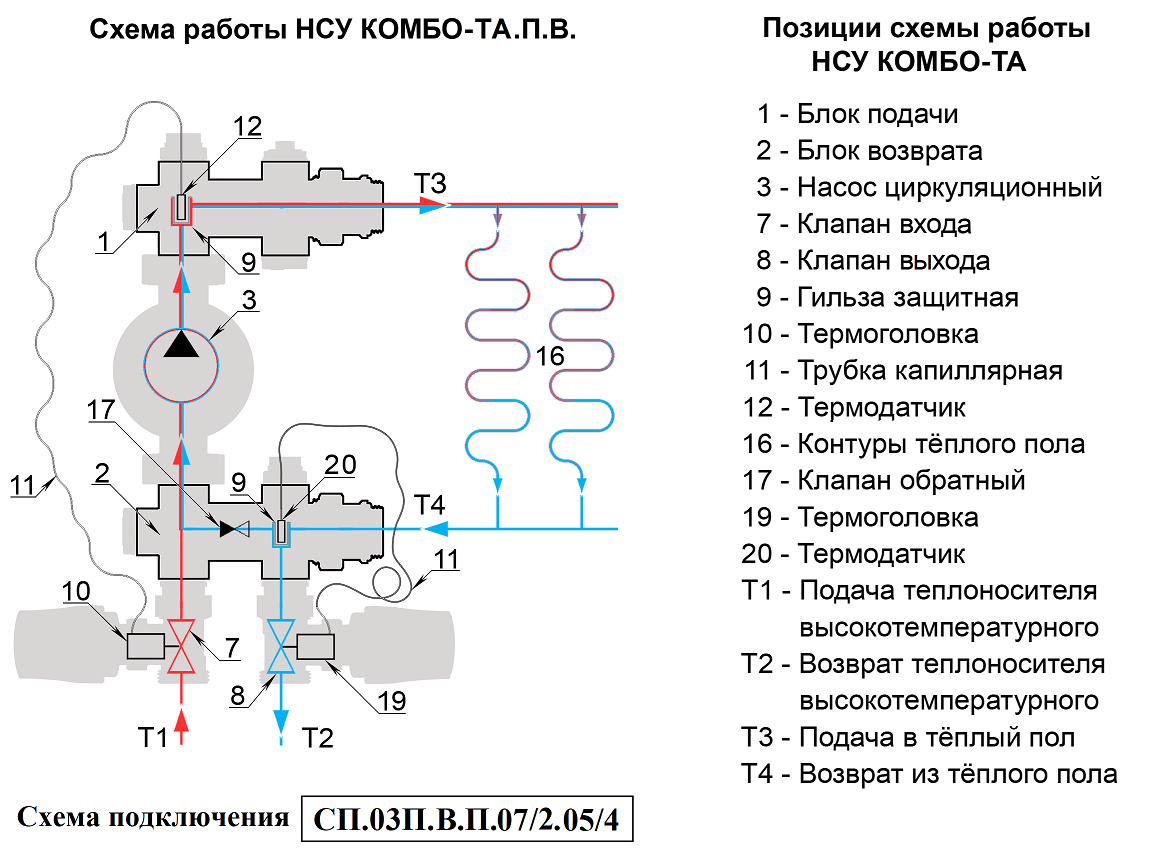

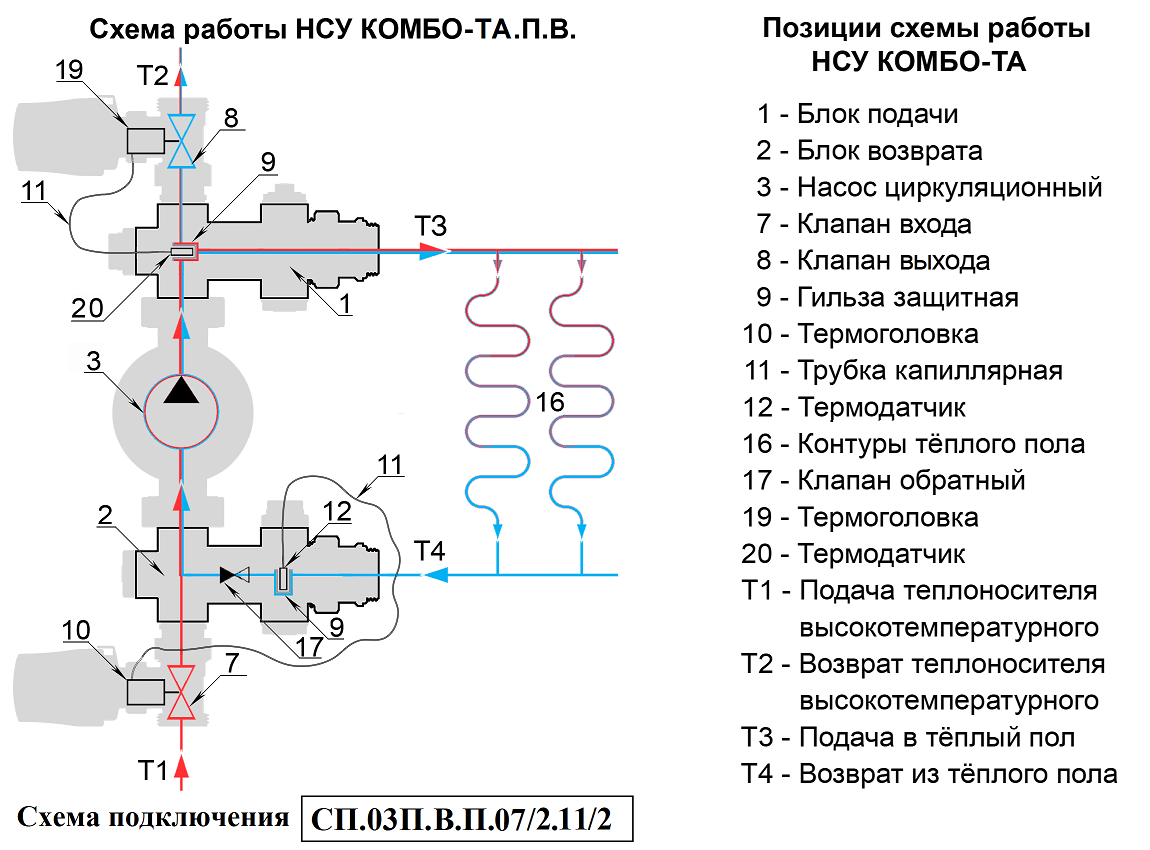

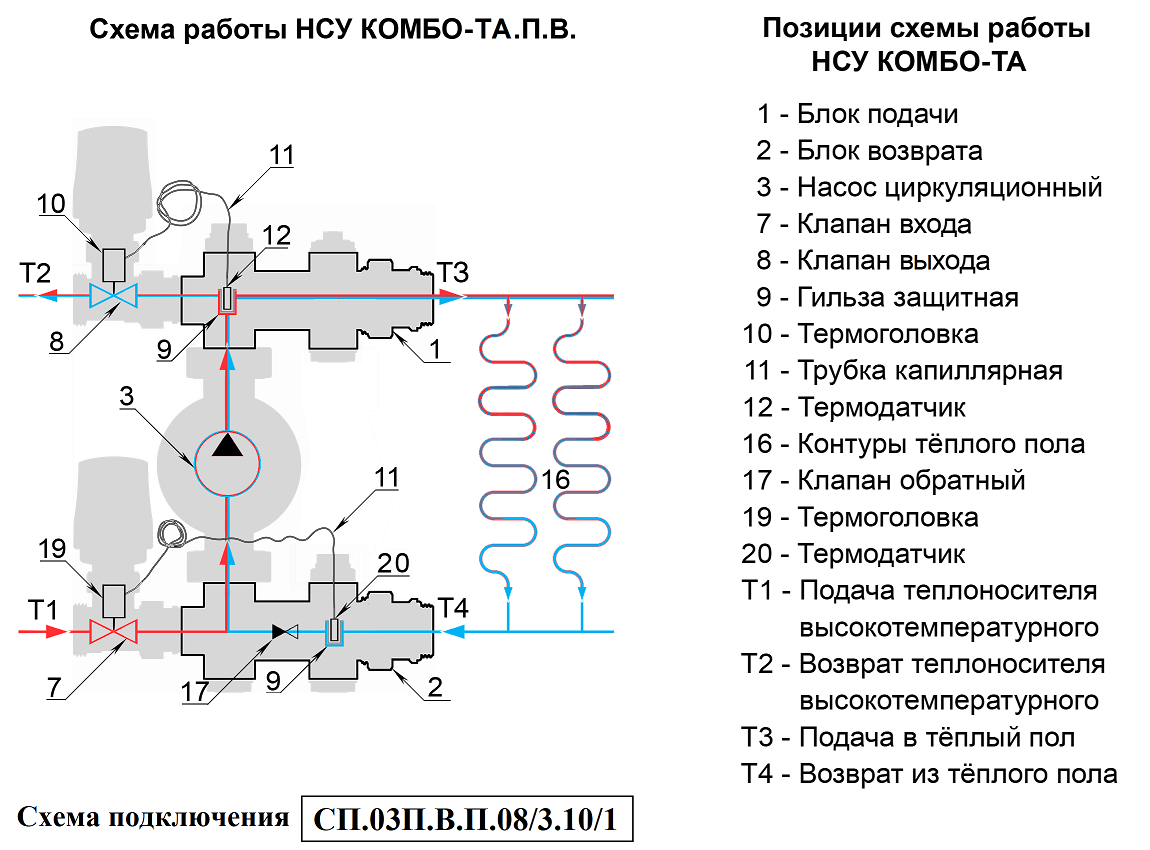

Схема 1		Схема 2

4.1. Разогрев системы.
Управление осуществляет защитный термостатический комплект, ограничивая температуру теплоносителя, подаваемого в греющие контуры
При запуске системы оба регулирующих клапана (7) и (8) открыты полностью и первичный теплоноситель Т1-Т2 поступает в НСУ с максимальным расходом. На этапе разогрева, управление температурой теплоносителя осуществляет термоголовка (10), термодатчик которой расположен в блоке подачи (1). Она уменьшает проток теплоносителя Т1-Т2 через регулирующий клапан (7). Когда температура теплоносителя Т3 приблизится к значению, заданному на термоголовке (10), температура его будет автоматически ограничиваться до заданной Защитный термостатический комплект управляет системой пока не прогреется пол, а температура теплоносителя Т4 не начнёт приближаться к значению, заданному на термоголовке (19), датчик (20) которой расположен в блоке возврата (2).
4.2 Период отопления.
По мере прогрева пола и приближения температуры теплоносителя Т4 к значению, заданному на термоголовке (19), произойдёт активизация управляющего термостатического комплекта.
При уменьшении отбора тепла на обогрев помещения, температура теплоносителя Т4 будет стремиться к увеличению, что повлечёт прижим регулирующего клапана (8) и уменьшение оттока теплоносителя Т4 в магистраль источника тепла Т2. Одномоментно уменьшится и приток теплоносителя из источника тепла по магистрали Т1. При этом температура Т3 и регулирующий клапан (7) откроется и защитный комплект перейдёт в режим ожидания.
При увеличении отбора тепла на обогрев помещения, температура теплоносителя Т3, будет стремиться к снижению, и термоголовка (19) приоткроет регулирующий клапан (8) увеличив поступление в НСУ потока теплоносителя Т1-Т2. При термоадаптивном управлении поток теплоносителя от котла или из теплоснабжающей магистрали, изменяется пропорционально затратам тепла на обогрев помещений. При росте потребности в тепле поток Т1-Т2 увеличивается, а при снижении уменьшается.
При параллельном типе смешивания теплоносителя один регулирующий клапан расположен перед циркуляционным насосом, а другой после. При нём в теплоснабжающую магистраль возвращается часть теплоносителя, подготовленного для подачи в контуры тёплого пола. Эти схемы являются предпочтительными при использовании отопительных котлов, критичных к низкой температуре возвращающегося теплоносителя.

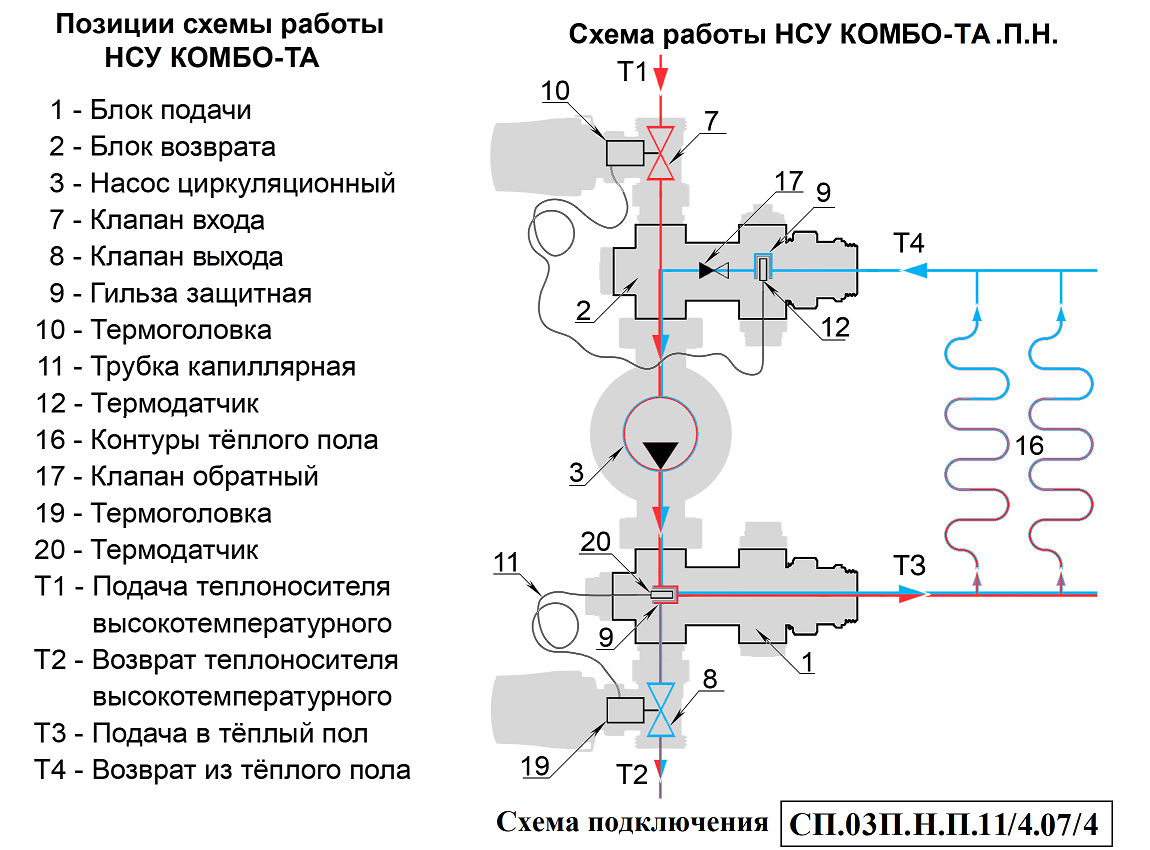

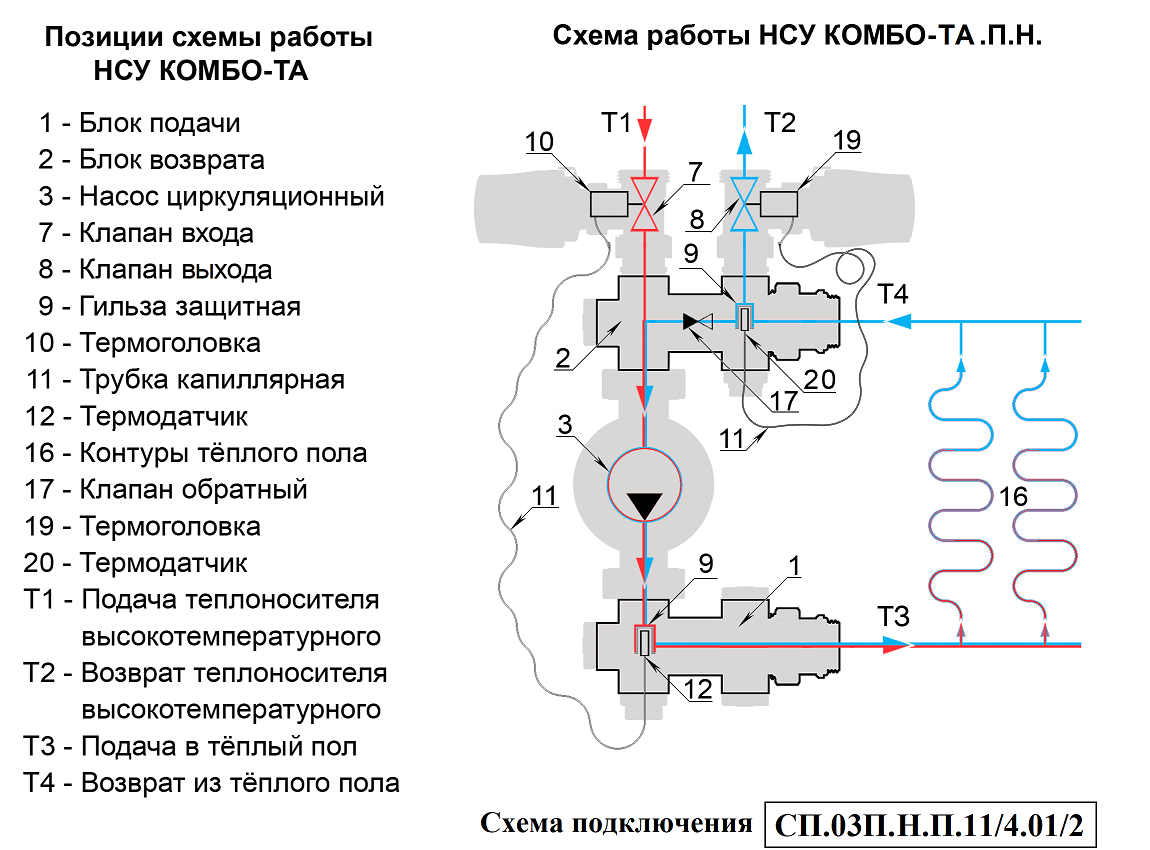

Реализация параллельного типа смешивания теплоносителя осуществляется сменой расположения регулирующих клапанов. Примеры приведены на схемах 3, 4, 5 и 6.

Схема 3		Схема 4

Схема 5		Схема 6

Альбом схем подключения смотрите в разделе «Техническая информация» или переходите по ссылке: https://vtpcom.ru/tekhnicheska...

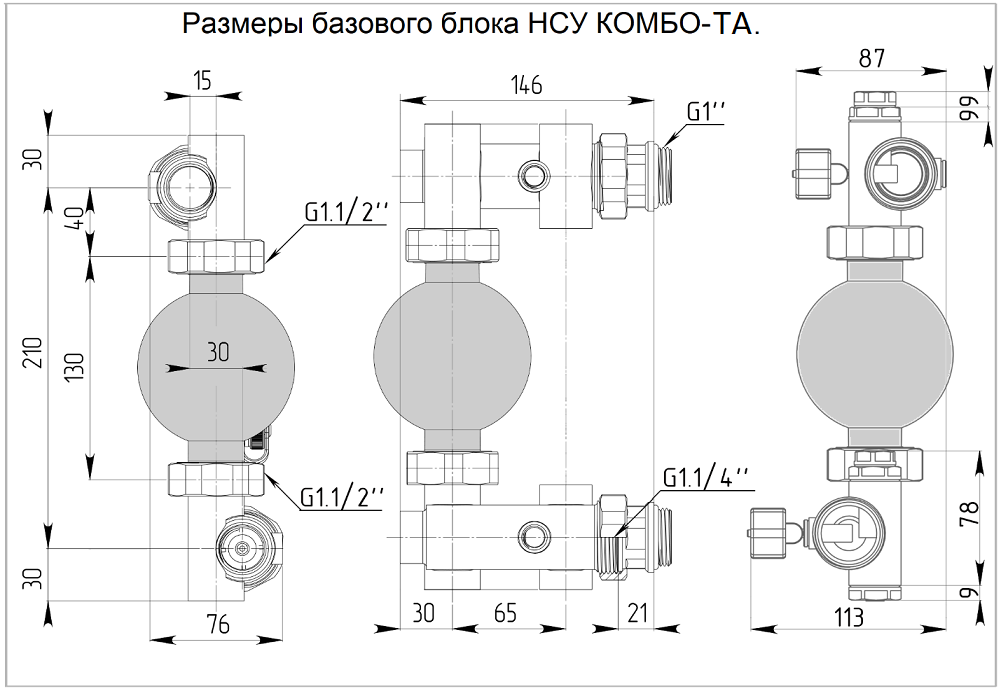

5. Габаритные и установочные размеры НСУ и комплектующих элементов.
Для определения монтажных размеров моделей и компоновок узлов используйте габариты базовых блоков и установочные размеры комплектующих.

Габаритные размеры комплектующих

6. Монтаж НСУ.

Рекомендации по расположению насосно-смесительного узла:
 - оси корпусов в горизонтальном положении, а накидные гайки крепления циркуляционного насоса, одна над другой.
 - направление потока, создаваемого циркуляционным насосом от блока корпуса подмеса (с встроенным обратным клапаном ОК) к блоку подачи.
 - расположение входа и выхода регулирующих клапанов, в соответствии с направлением потока при выбранной схеме подключения.
Самостоятельно пользователь может заменить ручной клапан (14) для выпуска воздуха на автоматический.
Герметичность соединений насосно-смесительного узла обеспечивать за счет за счёт штатных уплотнительных элементов из NBR-71. Применение дополнительных герметизирующих материалов, таких как лён, герметизирующие пасты, лента ФУМ и т.п., не требуется.
Перед запуском системы провести испытание избыточным давление превышающим в 1,5 раза максимальное рабочее давление в системе отопления, но не более 10 Бар.

7.Рекомендации по настройке, запуску и эксплуатация НСУ.
В качестве теплоносителя может использоваться вода или теплоноситель на основе пропиленгликоля или этиленгликоля в концентрации не более 30%.
Заполнить систему теплоносителем выпустив воздух. Закрыть регулирующие вентили и включить насос обеспечив циркуляцию теплоносителя через систему для удаления остатков воздуха.
Выключить циркуляционный насос смесительного узла. Открыть оба регулирующих клапана, задав на термоголовках необходимые значения температуры теплоносителя. На термоголовке защитного комплекта 35-45°C. На термоголовке комплекта управления 25-35°C.
Включить циркуляционный насос. Убедиться в правильности работы системы.
В начале работы системы отопления на термометре блока подачи температура плавно поднимается. На термометре блока подмеса температура теплоносителя соответствует температуре пола и может сначала снижаться. По мере прогрева пола температура теплоносителя плавно поднимается. При выходе системы на рабочий режим, температура теплоносителя подаваемого в контуры тёплого пола может опуститься ниже заданного значения. А температура теплоносителя на выходе из греющих контуров будет поддерживаться на уровне заданного значения.
Для перекрытия потока теплоносителя, вместо термостатических головок на клапанах следует установить запорно-регулировочные колпачки (6), поставляемые в комплекте, и закрыть клапаны с посредством колпачков.

8.Рекомендации по проектированию систем отопления с применением НСУ КОМБО-ТА
НСУ КОМБО-ТА позволяют компоновать комбинированные системы отопления (радиаторы + тёплый пол) располагая последовательно коллекторную группу радиаторного отопления, за ней НСУ КОМБО-ТА с боковым подключением и после него коллекторную группу тёплого пола.
Рекомендации:
Расположение осей корпусов НСУ - горизонтальное.
Насосно-смесительный узел не исключает возможности полного перекрытия поступления теплоносителя от источника тепла. Если схем подключения НСУ к источнику тепла не предусматривает использование гидравлического разделителя, а циркуляционный насос источника тепла критичен к работе без расхода, необходимо предусмотреть установку перепускного клапана между подающей и обратной линиями источника тепла.
Рекомендуется использовать высокоэффективные циркуляционные насосы с частотным управлением, поддерживающие режим постоянного напора и обеспечивающие экономное электропотребление

9. Информация по техническим характеристикам и возможностям НСУ КОМБО-ТА.
Производитель оставляет за собой право изменять конструкцию насосно-смесительных узлов и их комплектующих, улучшая технические характеристики и повышая эксплуатационные возможности продукции.
Насосно-смесительные узлы КОМБО-ТА имеют широкий диапазон тепловых мощностей, которые зависят от модели используемых регулирующих клапанов и варианта компоновки узла.
Обладают вариативным подключением к теплоснабжающей магистрали. Информация по продукции дополняется новыми данными.
Напорно-расходные характеристики и графики зависимостей смотрите в приложении 1 к техническому описанию.
