Техническое описание Обратный клапан компакт 1" (КОК-25)
Модель: Клапан Обратный Компактный КОК-25
Техническое описание Клапан Обратный Компактный КОК-25 (скачать PDF)
1. Назначение и область применения
Клапан предназначен для предотвращения обратного потока транспортируемой жидкости в системах отопления и водоснабжения. Может использоваться при работе с холодной и горячей водой, растворы гликолей (50%) и прочими жидкостями, не агрессивные к материалу клапана.

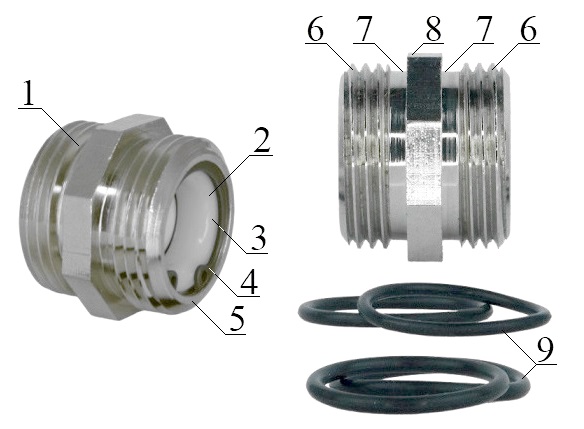

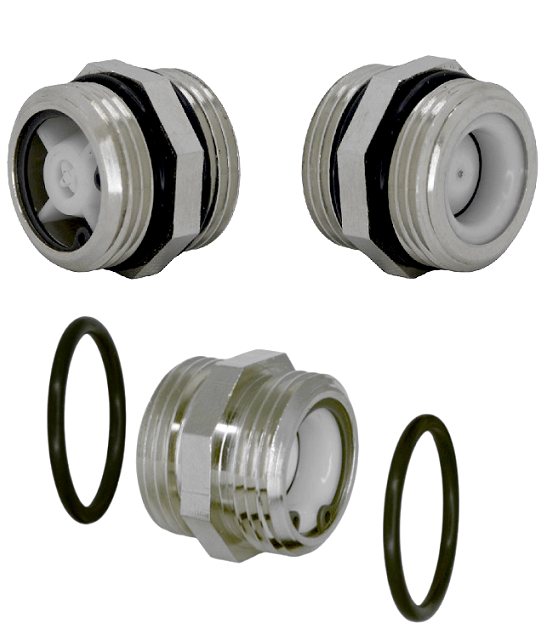

2. Устройство
Корпус клапана с наружной резьбой на входе и выходе. В корпус установлен пластиковый обратный клапан и зафиксирован пружинной стопорной шайбой. Участки подключения имеют одинаковую геометрию с обоих сторон подключения. Между ними расположен восьмигранный монтажный элемент под ключ. Клапан обеспечивает несколько вариантов уплотнения соединений.
Торцевые поверхности клапана имеют поверхности достаточные для уплотнения с помощью плоских прокладок и предполагают одсоединение посредством накидных гаек 1'. Между монтажным элементом и резьбовыми участками выполнены кольцевые канавки под уплотнительные кольца, для герметизации резьбового соединения.
Корпус клапана выполнен из латуни CW 617N с покрытием никелем. Кольца уплотнительные выполнены из NBR-60. Стопорная шайба из нержавеющей пружинной стали.
- Максимальная температура - 95°С
- Номинальное давление - 1,6 Мпа
- Давление открытия клапана - 20 mBar
- Диаметр условного прохода, DN - 25mm
| Значение пропускной способности м3/ч при напоре | ||||
|---|---|---|---|---|
| 50 mBar | 100 mBar | 200 mBar | 300 mBar | 1 Bar |
| 1,45* | 2,07 | 2,94 | 3,62 | 6,64* |
* значения расчётные.

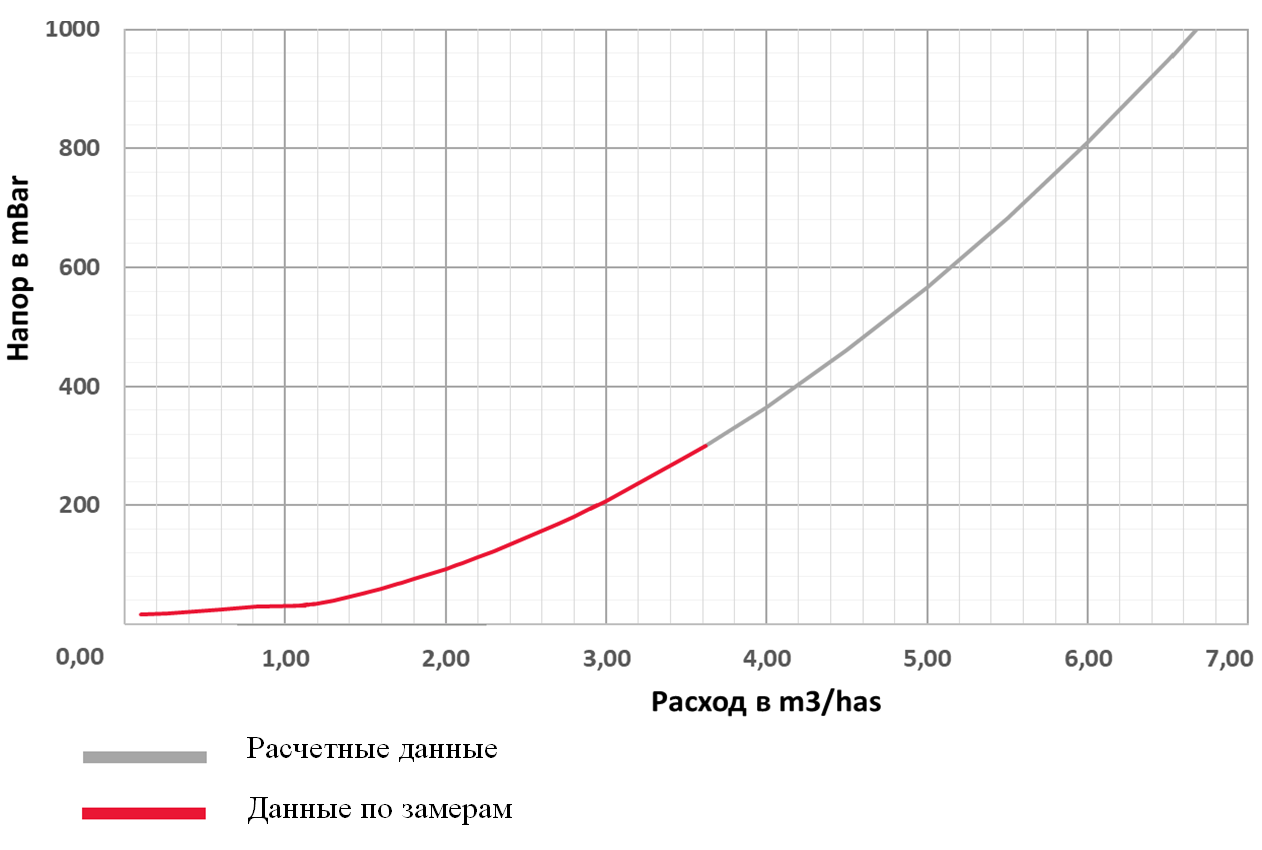

4. Графики напорно-расходных характеристик

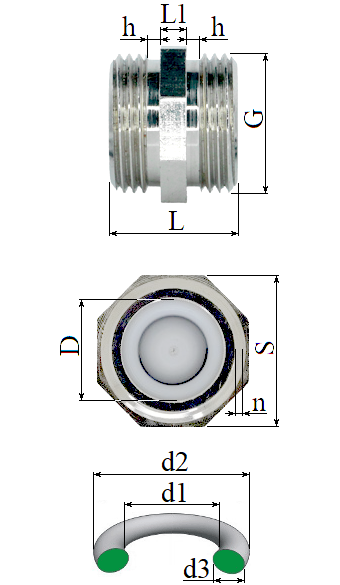

| Обозначение | Характеристика | Значение |
|---|---|---|
| L | Длина клапана | 30 мм |
| L1 | Длина монтажного элемента | 6 мм |
| G | Размер резьбы подключения | 1" |
| D | Даметр условного прохода | 25мм |
| S | Размер монтажного элемента | 36 мм |
| h | Ширина кольцевой канавки | 3 мм |
| n | Ширина плоской поверхности | 3 мм |
| d1 | Внутренний диаметр кольца 1 | 29 мм |
| d2 | Наружный диаметр кольца 1 | 34 мм |
| d3 | иаметр сечения кольца 1 | 2,5 мм |
| d1 | Внутренний диаметр кольца 1 | 29 мм |
| d2 | Наружный диаметр кольца 1 | 35 мм |
| d3 | Диаметр сечения кольца 1 | 3 мм |
6. Указания по монтажу и эксплуатации
Клапан должен эксплуатироваться при параметрах, изложенных в настоящем документе. Положение клапана должно соответствовать направлению потока жидкости.
Для герметизации резьбовых соединений с помощью штатных уплотнительных колец, диаметр фаски ответного резьбового соединения не должен быть меньше наружного диаметра уплотнительного кольца.
7. Происхождение
Разработка и комплектация: Россия (ВТП). Производство комплектующих: Китай.
8. Гарантия и техническая поддержка
- Гарантийный срок эксплуатации — 36 месяцев с даты продажи при условии соблюдения правил монтажа и эксплуатации.
- Гарантия не распространяется на повреждения, вызванные механическим воздействием, неправильным монтажом, использованием несовместимых теплоносителей или превышением рабочих параметров.
- Техническая поддержка и консультации: VTPCOM@yandex.ru / телефон: +7 (906) 365-00-55
