Техническое описание регулирующий клапан РКПу-20

Техническое описание регулирующий клапан РКПу-20 (скачать PDF)

1. Назначение и область применения

Клапан предназначен для регулирования расхода теплоносителя в системах, требующих большой пропускной способности. В том числе для подключения калориферов; для управления группой из нескольких отопительных приборов; для организации насосно-смесительных узлов и т.д. Клапан может регулироваться вручную, или автоматически управляться при помощи термостатической головки или привода нажимного действия. В качестве рабочей среды используется вода, растворы гликолей (до 50%) и другие жидкости, нейтральные по отношению к материалам клапана.

2. Устройство

Клапан выполнен с наружной резьбой на подаче и обратке. Участки подключения имеют одинаковую геометрию и обеспечивают присоединение клапана посредством штатного адаптера (арт. А-20) или соединения с накидной гайкой 1''. Торцевые плоскости имеют большую прижимную поверхность, что обеспечивает надёжное уплотнение сопрягаемых поверхностей. Корпус клапана выполнен из латуни CW 617N с покрытием никелем, Букса выполнена из латуни CW 614N. Уплотнительные элементы выполнены из EPDM 70Sh.

Для установки на клапан управляющих устройств используется наружная резьба М30х1,5. На нажимной буксе имеется шестигранный
фиксатор положения привода и одновременно служит для демонтажа буксы. Гайка сальникового механизма обеспечивает возможность замены сальникового кольца.

1 — корпус клапана; 2 — сторона подачи; 3 — сторона возврата; 4 — резьба подключения; 5 — торцевая плоскость; 6 — резьба для установки привода (М30×1,5); 7 — нажимная букса; 8 — фиксатор положения привода; 9 — гайка сальникового механизма; 10 — шток нажимной буксы.

Комплектация: Клапан 1 штука; Адаптер1 штука; Защитный колпачок1 штука;

3. Технические характеристики

• Максимальная температура - 120°С
• Номинальное давление - 1,6 Мпа
• Допустимая температура среды, окружающей клапан - От +5 до +55
• Максимально допустимый перепад давлений на клапане - 1бар

Модель клапана	Пропускная способность, м³/ч (полное открытие)		Пропускная способность, м³/ч (открытие 2,5 мм)
	при ΔP = 1 бар	при ΔP = 400 мбар	при ΔP = 1 бар	при ΔP = 400 мбар
РКПу-20	2,98	2,00	2,69	1,80

* значения расчётные.

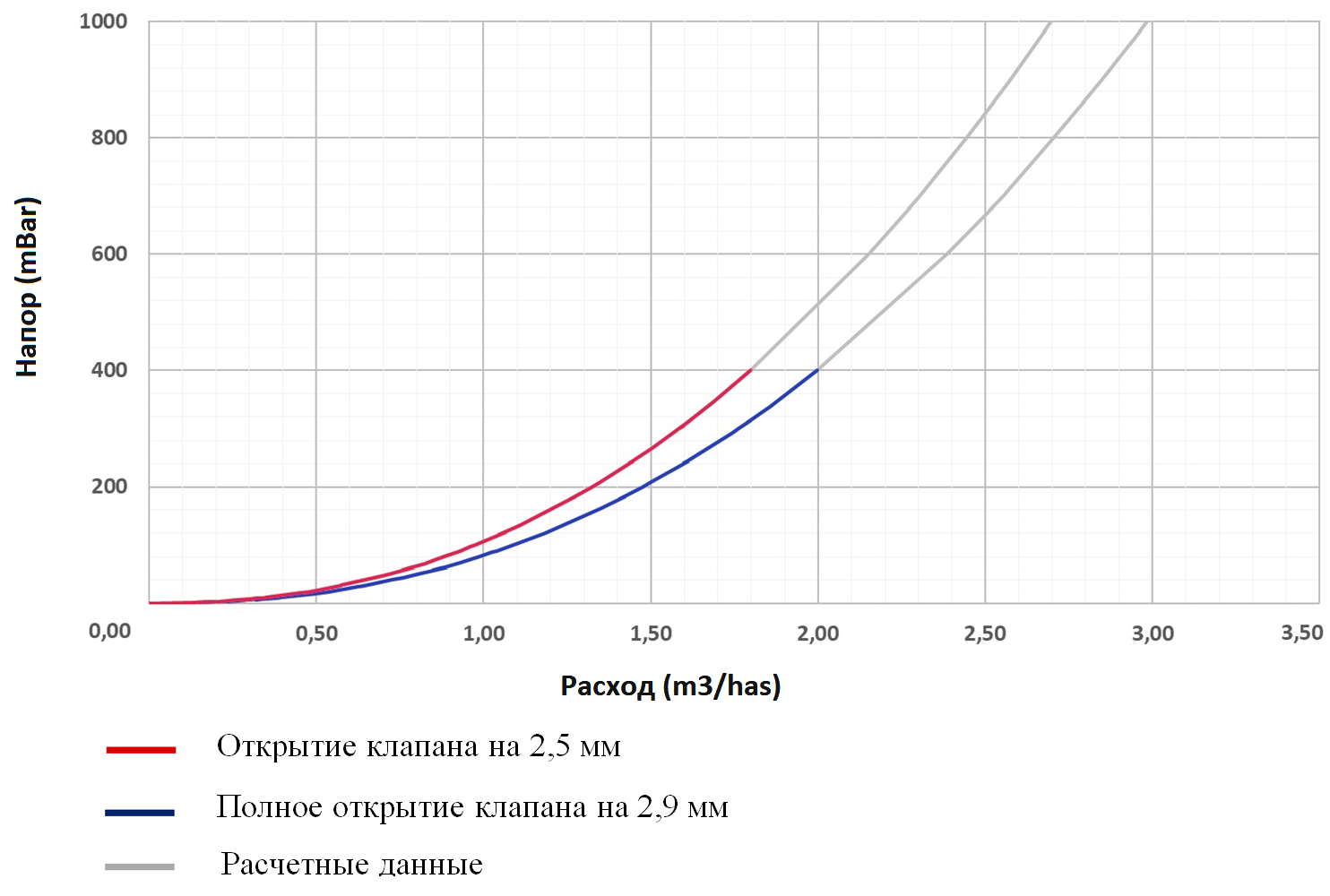

4. Графики напорно-расходных характеристик

Обозначение	Характеристика	Значение
H	Высота клапана	60 мм
L	Длина клапана	62 мм
L1	Ширина клапана	39 мм
G	Резьба подключения	G 1"
M	Резьба подключения привода	M30×1,5 мм
D	Диаметр отверстия входа/выхода	20 мм
H1	Размер до оси выхода	20 мм
h	Ход штока клапана	2,6 мм
h1	Высота нажимной буксы	14 мм
s1	Размер фиксатора положения	19 мм
l	Длина резьбы клапана	10 мм
n	Ширина плоской поверхности	5,5 мм

6. Указания по монтажу и эксплуатации

Регулирующий клапан должен эксплуатироваться при параметрах, изложенных в настоящем документе. Стрелка на корпусе клапана должна соответствовать направлению потока теплоносителя. Для закрытия клапана при ремонте системы необходимо снять управляющий привод или термоголовку и использовать запорно-регулирующий колпачок (входит в комплект).

7. Происхождение

Разработка и комплектация: Россия (ВТП). Производство комплектующих: Китай.

8. Гарантия и техническая поддержка

• Гарантийный срок эксплуатации — 36 месяцев с даты продажи при условии соблюдения правил монтажа и эксплуатации.
• Гарантия не распространяется на повреждения, вызванные механическим воздействием, неправильным монтажом, использованием несовместимых теплоносителей или превышением рабочих параметров.
• Техническая поддержка и консультации: VTPCOM@yandex.ru / телефон: +7 (906) 365-00-55

---

© ВТП — официальный производитель. Актуальная документация и сертификаты на сайте vtpcom.ru
* Все изображения, используемые в описании, являются схематическими и могут незначительно отличаться от реальных изделий.
