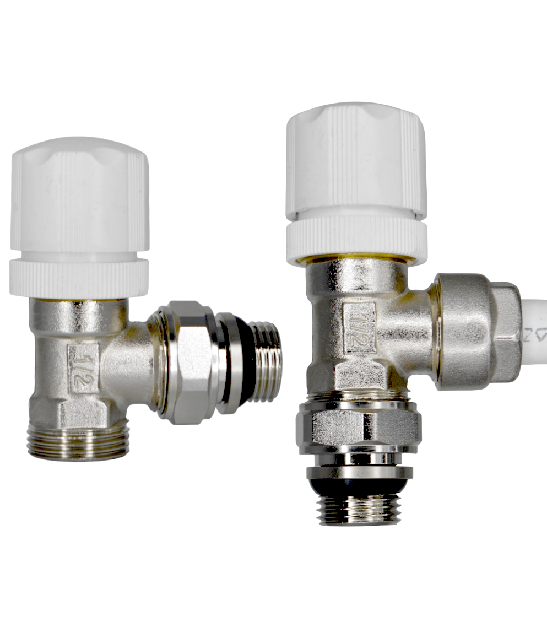

Техническое описание регулирующий клапан РКУ-15
Модель: Регулирующий Клапан Угловой РКУ-15 с подключением стандарта «Евроконус»
Техническое описание регулирующий клапан РКУ-15 (скачать PDF)
1. Назначение и область применения
Клапан предназначен для регулирования расхода теплоносителя в системах, требующих большой пропускной способности. В том числе для подключения калориферов; для управления группой из нескольких отопительных приборов; для организации насосно-смесительных узлов и т.д. Клапан может регулироваться вручную, или автоматически управляться при помощи термостатической головки или привода нажимного действия. В качестве рабочей среды используется вода, растворы гликолей (до 50%) и другие жидкости, нейтральные по отношению к материалам клапана
2. Устройство
Клапан выполнен с наружной резьбой на подаче и обратке. Участки подключения имеют одинаковую геометрию и обеспечивают присоединение клапана посредством штатного адаптера (арт. А-15) или соединителей стандарта «Евроконус 3/4"». Корпус клапана выполнен из латуни CW 617N с покрытием никелем, Букса выполнена из латуни CW 614N. Уплотнительные элементы выполнены из EPDM 70Sh
Для установки на клапан управляющих устройств используется наружная резьба М30х1,5. На нажимной буксе имеется шестигранный фиксатор положения привода и одновременно служит для демонтажа буксы. Гайка сальникового механизма обеспечивает возможность замены сальникового кольца

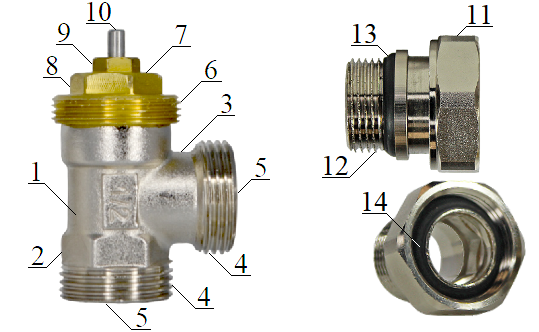

5 – Торцевая плоскость; 6 – Резьба для установки привода; 7 – Нажимная букса; 8 – Фиксатор положения привода; 9 – Гайка сальникового механизма; 10 – Шток нажимной буксы;
11 – Накидная гайка адаптера; 12 – Резьба адаптера; 13 – Уплотнитель резьбы адаптера;
14 – Уплотнитель клапана и адаптера;
- Максимальная температура - 120°С
- Номинальное давление - 1,6 Мпа
- Допустимая температура среды, окружающей клапан - От +5 до +55
- Максимально допустимый перепад давлений на клапане - 1бар
| Модель клапана | Пропускная способность, м³/ч (полное открытие) | Пропускная способность, м³/ч (открытие 2,5 мм) | ||
|---|---|---|---|---|
| при ΔP = 1 бар | при ΔP = 400 мбар | при ΔP = 1 бар | при ΔP = 400 мбар | |
| РКУ-15 | 2,34* | 1,53 | 1,89* | 1,26 |
* значения расчётные.

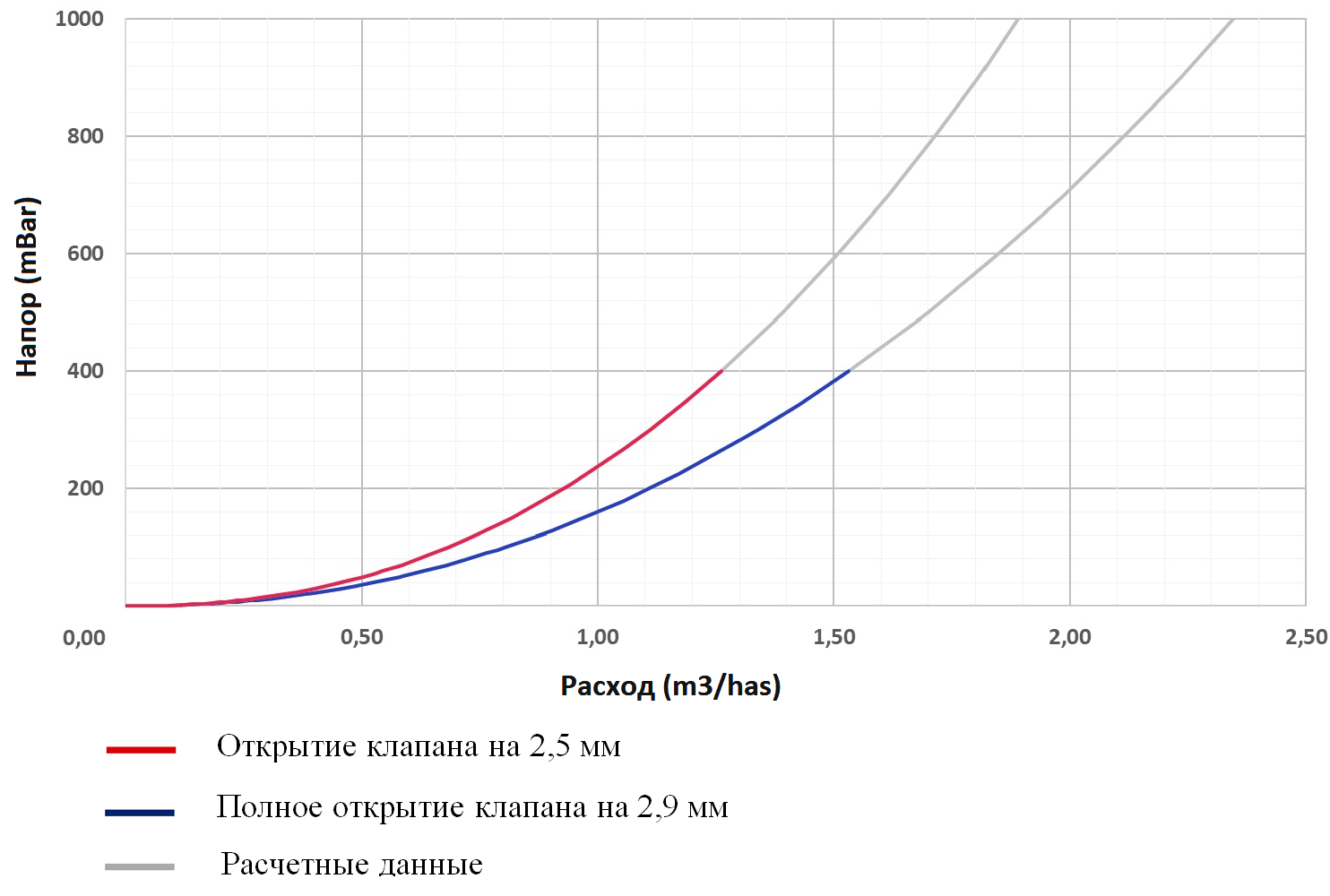

4. Графики напорно-расходных характеристик
◼ полное открытие — 2,9 мм.

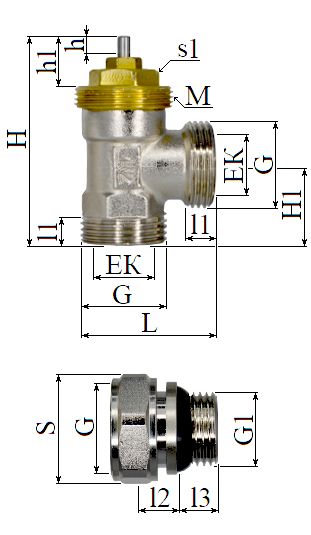

| Обозначение | Характеристика | Значение |
|---|---|---|
| H | Высота клапана | 61 мм |
| H1 | Размер до оси выхода | 25 мм |
| L | Длина клапана | 39 мм |
| G | Резьба подключения | G 3/4" |
| G1 | Резьба подключения адаптера | G 1/2" |
| M | Резьба подключения привода | M30×1,5 мм |
| S | Размер накидной гайки | 29 мм |
| h | Ход штока клапана | 279 мм |
| h1 | Высота нажимной буксы | 14 мм |
| s1 | Размер фиксатора положения | 19 мм |
| l1 | Длина резьбы клапана | 8 мм |
| l2 | Монтажная длина адаптера | 16 мм |
| l3 | Длина резьбы адаптера | 12 мм |
| ЕК | Диаметр посадки "Евроконуса" | 18 мм |
| * | Ширина клапана | 30 мм |
6. Указания по монтажу и эксплуатации
-
Регулирующий клапан должен эксплуатироваться при параметрах, изложенных в настоящем документе. Стрелка на корпусе клапана должна соответствовать направлению потока теплоносителя. Для закрытия клапана при ремонте системы необходимо снять управляющий привод или термоголовку и использовать запорно-регулирующий колпачок (входит в комплект).
7. Происхождение
Разработка и комплектация: Россия (ВТП). Производство комплектующих: Китай.
8. Гарантия и техническая поддержка
- Гарантийный срок эксплуатации — 36 месяцев с даты продажи при условии соблюдения правил монтажа и эксплуатации.
- Гарантия не распространяется на повреждения, вызванные механическим воздействием, неправильным монтажом, использованием несовместимых теплоносителей или превышением рабочих параметров.
- Техническая поддержка и консультации: VTPCOM@yandex.ru / телефон: +7 (906) 365-00-55
