Про насосно-смесительные узлы ВТП

Смесительные узлы для теплого пола от ВТП.

Насосно-смесительные узлы предназначены обеспечивать циркуляцию теплоносителя через контуры тёплого пола и управлять его температурой.

Представляем новые насосно-смесительные узлы собственной разработки, которые будут поставляться под торговой маркой «ВТП». Уникальность решений подтверждена более чем 10 патентами на полезные модели и изобретения.

Все соединения герметизируются штатными уплотнительными кольцами и прокладками,  не применяя уплотнительные материала типа лён, ФУМ лента или ФУМ нить.

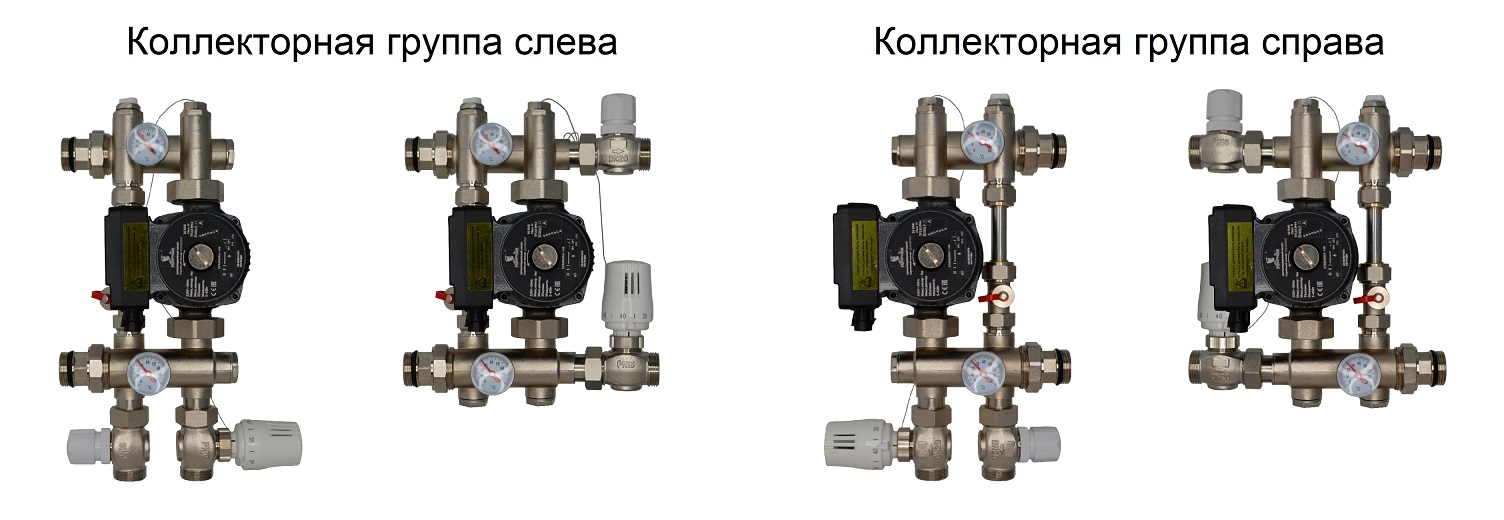

Насосно-смесительные узлы серии «КОМПАКТ-Б»

НСУ КОМПАКТ-Б работают по классической схеме управления: поддерживают на заданном значении температуру теплоносителя подаваемого в контуры тёплого пола. Имея небольшие габариты, оснащены регулируемым байпасом.
  Конструкция узла обеспечивает плавность прогрева тёплого пола при включении, исключая попадание теплоносителя с завышенной температурой в его контуры. Насосно-смесительный узел содержит комплект термостатического управления, состоящий из двух регулирующих клапанов и одной термостатической головки с выносным термодатчиком. Термостатическое управление работает по температуре подаваемого теплоносителя. Наличие двух регулирующих клапанов позволяет без лишних вложений переоборудовать узел под управление посредством сервопривода. На свободный регулирующий клапан устанавливается сервопривод нажимного действия. Вы получаете насосно-смесительный узел с термостатическим управлением, дополненный управлением с помощью комнатного термостата, который можно программировать или подключить к системе «Умный дом».
НСУ КОМПАКТ-Б обладают широким функционалом под различные задачи:
• Располагать коллекторную группу справа или слева от НСУ.
• Подключение к теплоснабжающей магистрали, расположенной справа, слева, снизу и сверху.
• Реализуют параллельной или последовательный типа смешивания.
• Увеличение скорости прогрева системы на этапе её запуска.
• Защита циркуляционных насосов без частотного управления от работы при закрытых контурах.
• Отключение системы тёплого пола от остальной системы посредством регулирующих клапанов на входе и выходе НСУ.
• Управлять температурой воздуха в помещении с помощью сервопривода, контролируемого комнатным термостатом.

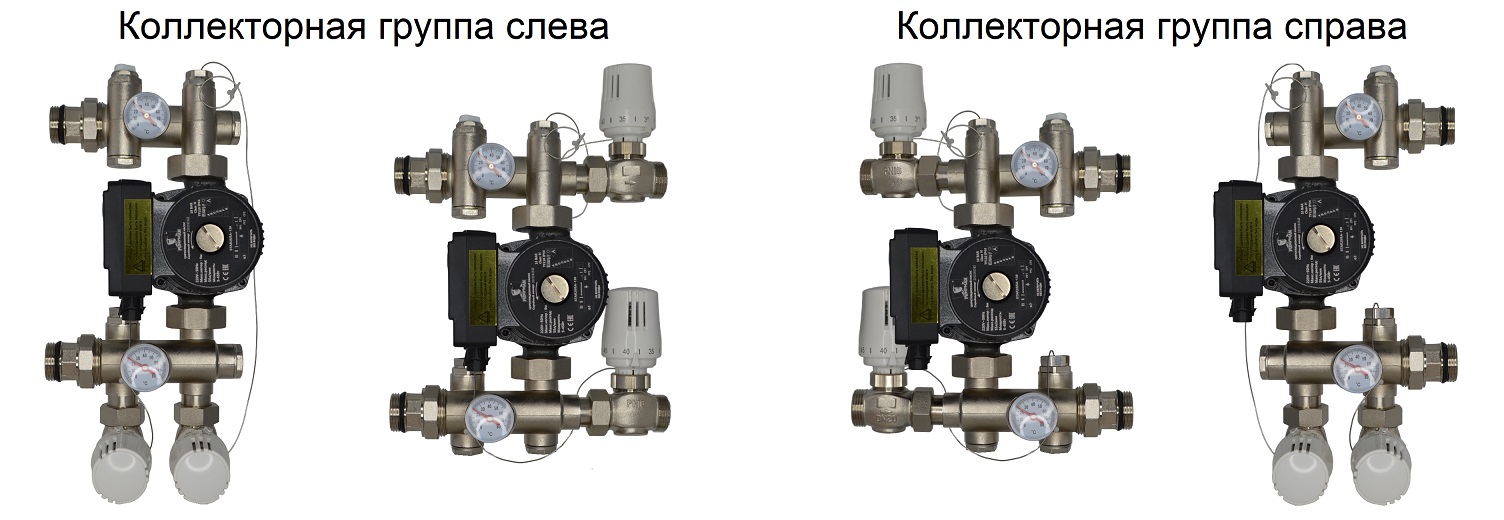

ТермоАдаптивные  Насосно-Смесительные Узлы серии «КОМБО»

ТА НСУ КОМБО – новое поколение насосно-смесительных узлов для водяного теплого пола. ТермоАдаптивный способ управления основан на контроле температуры теплоносителя возвращающегося из контуров тёплого пола. На этапе прогрева системы, управление осуществляется по температуре теплоносителя подаваемого в контуры тёплого пола. После прогрева пола управление системой автоматически переходит на термоадаптивное, обеспечивающее коррекцию температуры подаваемого теплоносителя к изменениям погодных условий.
   Конструкция узла обеспечивает плавность прогрева тёплого пола при включении, исключая попадание теплоносителя с завышенной температурой в его контуры. Насосно-смесительный узел содержит в составе два комплекта термостатического управления, каждый из которых состоит из регулирующего клапана и термостатической головки с выносным термодатчиком.  Один комплект работает по температуре подачи второй по температуре возврата теплоносителя. Наличие двух регулирующих клапанов позволяет без лишних вложений переоборудовать узел под управление с помощью сервопривода.  На регулирующий клапан вместо термостатической головки, датчик которой расположен на участке возврата теплоносителя, устанавливается сервопривод нажимного действия. Вы получаете насосно-смесительный узел с термостатическим управлением, дополненный управлением с помощью комнатного термостата, который можно программировать или подключить к системе «Умный дом».
ТА НСУ Комбо позволяет:
• Устанавливать насосно-смесительный узел и коллекторные группы как в раздельной компоновке так и в совмещённой.
• При совмещённой компоновке располагать коллекторную группу справа или слева от узла.
• Подвести теплоснабжающую магистраль к узлу справа, слева, снизу или сверху.
• Реализовать параллельной или последовательный типа смешивания теплоносителя.
• Поддерживать комфортную температуру в помещении без использования дополнительной автоматики,  аналогично погода-зависимой автоматике.
• Отключать систему тёплого пола от остальной системы теплоснабжения с помощью регулирующих клапанов расположенных на входе и выходе..
• Повышенная надежность, благодаря дублированному управлению температурой теплоносителя, в конструкции два независимых клапана с приводами и термодатчиками.

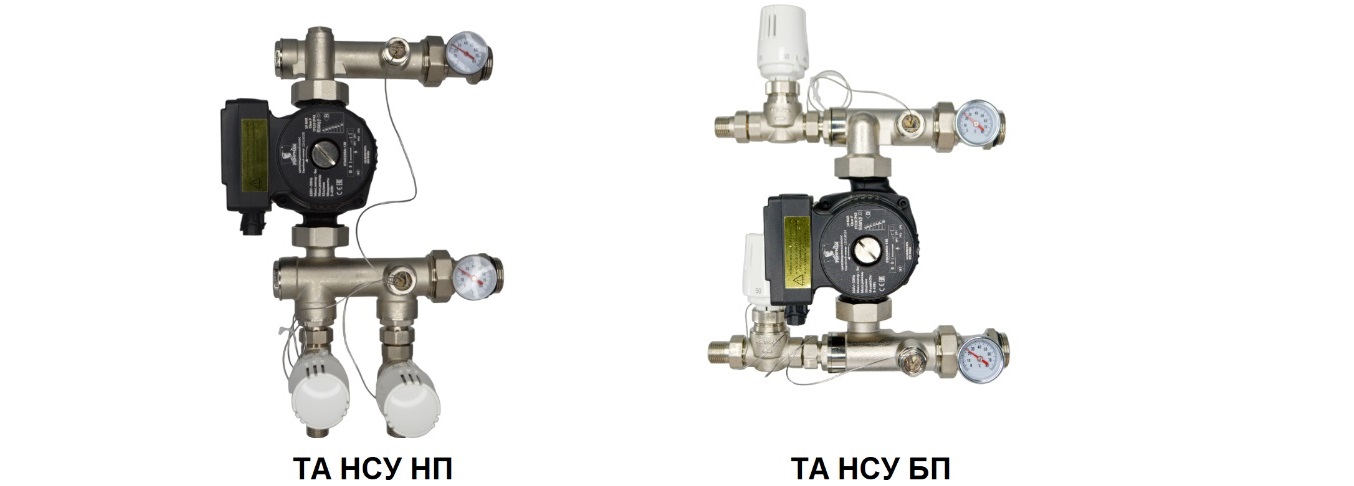

ТермоАдаптивные Насосно-Смесительные Узлы серии «ТЕРМО»

   Насосно-смесительные узлы переходной серии. Скомпонованы на базе уже известных изделий обладают меньшей вариативностью возможных подключений

   Представлены двумя моделями: «ТЕРМО-НП» ТермоАдаптивный Узел с нижним подключением к магистрали и «ТЕРМО-БП» с боковым подключением

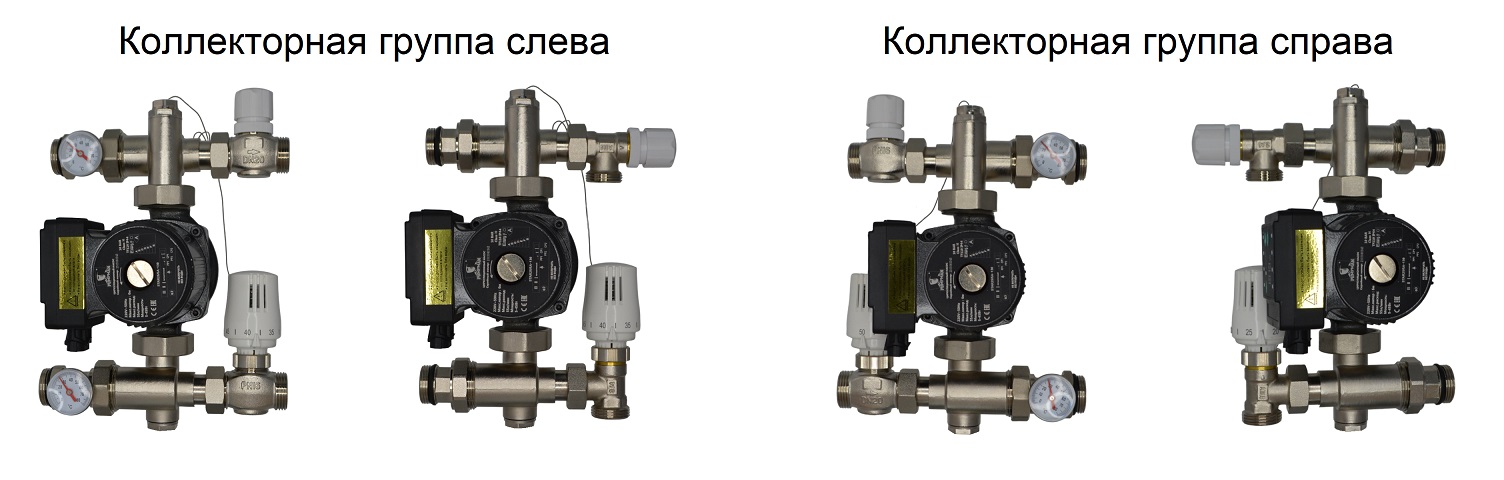

Насосно-смесительные узлы серии «КОМПАКТ»

НСУ КОМПАКТ работают по классической схеме управления: поддерживают на заданном значении температуру теплоносителя подаваемого в контуры тёплого пола. Габариты узла отражены в названии серии.
  Конструкция узла обеспечивает плавность прогрева тёплого пола при включении, исключая попадание теплоносителя с завышенной температурой в его контуры. Насосно-смесительный узел содержит комплект термостатического управления, состоящий из двух регулирующих клапанов и одной термостатической головки с выносным термодатчиком. Термостатическое управление работает по температуре подаваемого теплоносителя. Наличие двух регулирующих клапанов позволяет без лишних вложений переоборудовать узел под управление посредством сервопривода. На свободный регулирующий клапан устанавливается сервопривод нажимного действия. Вы получаете насосно-смесительный узел с термостатическим управлением, дополненный управлением с помощью комнатного термостата, который можно программировать или подключить к системе «Умный дом».
НСУ КОМПАКТ обладают достаточным функционалом:
• Располагать коллекторную группу справа или слева от НСУ.
• Подключение к теплоснабжающей магистрали, расположенной справа, слева, снизу и сверху,
• Реализуют параллельной или последовательный типа смешивания.
• Увеличение скорости прогрева системы на этапе её запуска.
• Защита циркуляционных насосов без частотного управления от работы при закрытых контурах.
• Отключение системы тёплого пола от остальной системы посредством регулирующих клапанов на входе и выходе НСУ.
• Управлять температурой воздуха в помещении с помощью сервопривода, контролируемого комнатным термостатом.
