Об узлах подключения контуров теплого пола

Основное назначение узлов – подключение контура «Тёплого пола» к системе радиаторного отопления с принудительной циркуляцией. Подключение контура «тёплого пола» производится к подающей и обратной линии основной системы отопления. Циркуляция теплоносителя через контур «тёплого пола» обеспечивается за счет перепада давления создаваемого в радиаторной системе отопления. Установка обособленного циркуляционного насоса для контура «тёплого пола» не требуется.

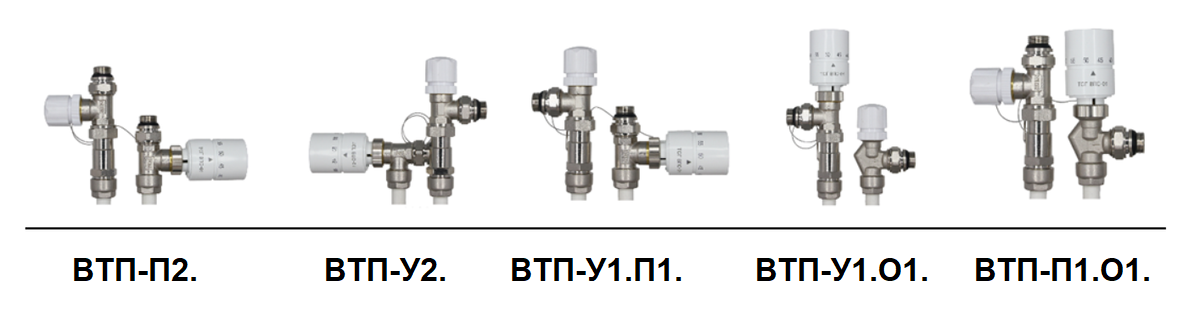

В нашей линейке представлены в виде отводных клапанов и RTL-комплектов.

        RTL- Комплект клапанов предназначен для подключения контура теплого пола к системе радиаторного отопления без применения дополнительного циркуляционного насоса. Циркуляция теплоносителя через контур «тёплого пола» обеспечивается за счет перепада давления, создаваемого циркуляционным насосом радиаторной системы отопления.

          Комплект состоит из двух регулирующих клапанов с наружной резьбой 3/4" с геометрией соответствующей стандарту «Евроконус». Клапаны снабжены адаптерами на 1/2" с самоуплотняющимися элементами. В комплекте использована оригинальная термоголовка ТСГ ВПС-01.
         Особенностью RTL-комплектов является оперативное управление температурой теплоносителя на выходе из контура "теплого пола". Контроль осуществляется с помощью проточного датчика-сенсора термостатической головки, который устанавливается перед регулирующим клапаном в конце контура тёплого пола. Термостатическую головку рекомендуется устанавливать на регулирующий клапан расположенный в начале контура тёплого пола.
         Для удобного соединения с трубой торец датчика выполнен с геометрией соответствующей стандарту «Евроконус». Трубопровод контура подключается к клапану и датчику посредством соединителей стандарта «Евроконус» ЕК 3/4", соответствующих типу применяемой трубы. Указанные соединители в штатную комплектацию не включены.
       Теплоноситель в контур «Тёплого пола» поступает через регулирующий клапан и температура его равна температуре теплоносителя, циркулирующего в системе радиаторного отопления. Просим обращать внимание на этот фактор.          Управление потоком теплоносителя производится автоматически – скорость его протекания ограничивается регулирующим клапаном, на котором установлена термоголовка. Скорость ограничивается настолько что, дойдя до проточного датчика температура теплоносителя соответствует значению, установленному на регуляторе термоголовки.
       Наличие регулирующего клапана на входе и выходе контура «Тёплого пола» позволяет, при необходимости отключить контур от основной системы отопления. Клапан свободный от термостатической головки может быть оснащён сервоприводом, который обеспечит управление температурой воздуха в помещении, используя комнатный термостат.
         RTL- комплекты с проточным сенсором, в отличии от RTL-устройств с термоголовкой, контролирующей температуру корпуса клапана, обладают способностью восстановления штатной работы после временного превышения температуры выше заданного значения.

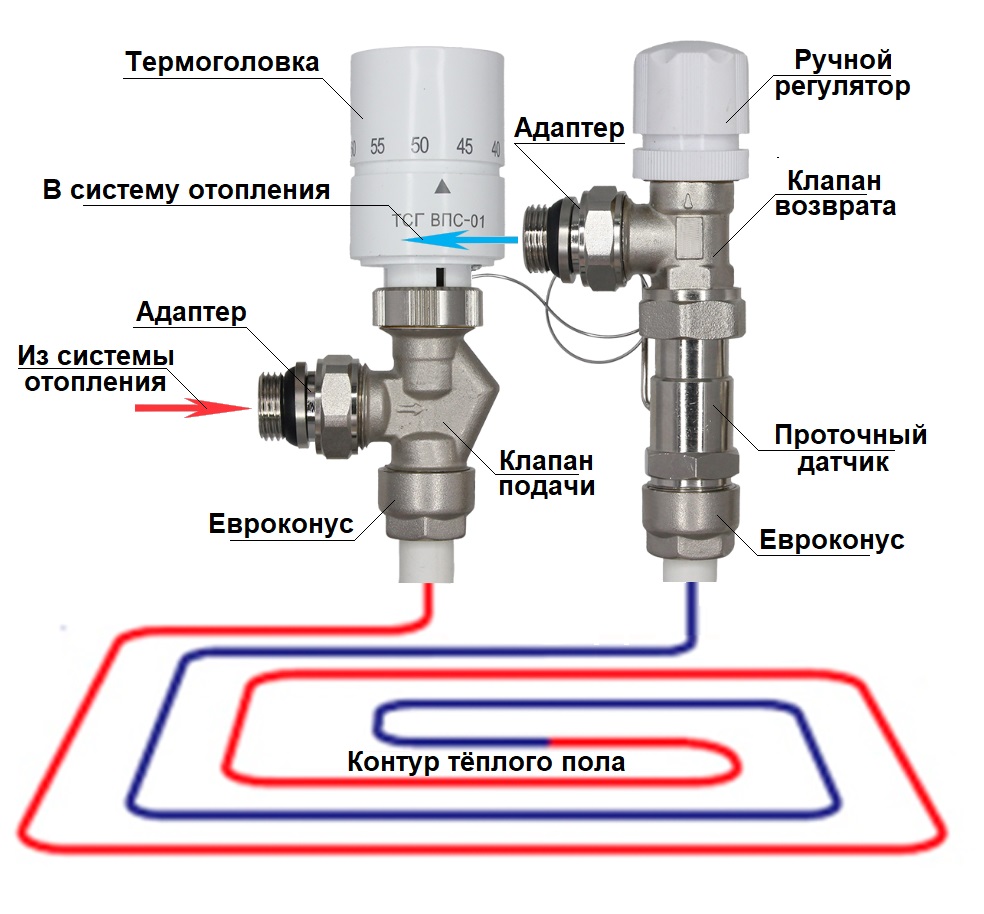

Состав ВТП-П2.:
   Комплект включает в себя:
- Регулирующий клапан прямой РКП-15. - 2 шт.
- Термостатическая головка ТСГ ВПС-01 – 1шт.
- Регулирующий/защитный колпачок - 2 шт.

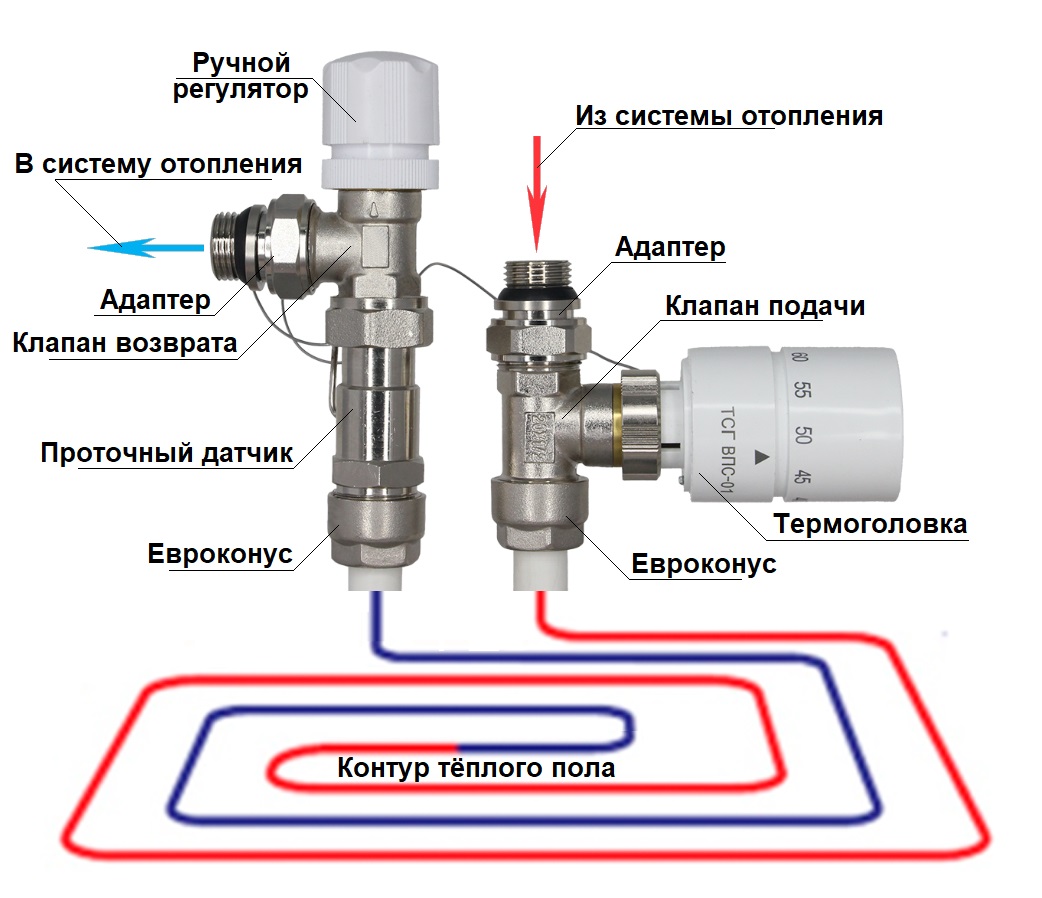

 Состав ВТП-У2.:
   Комплект включает в себя:
- Регулирующий клапан угловой РКУ-15а. - 2 шт.
- Термостатическая головка ТСГ ВПС-01 – 1шт.
- Регулирующий/защитный колпачок - 2 шт.

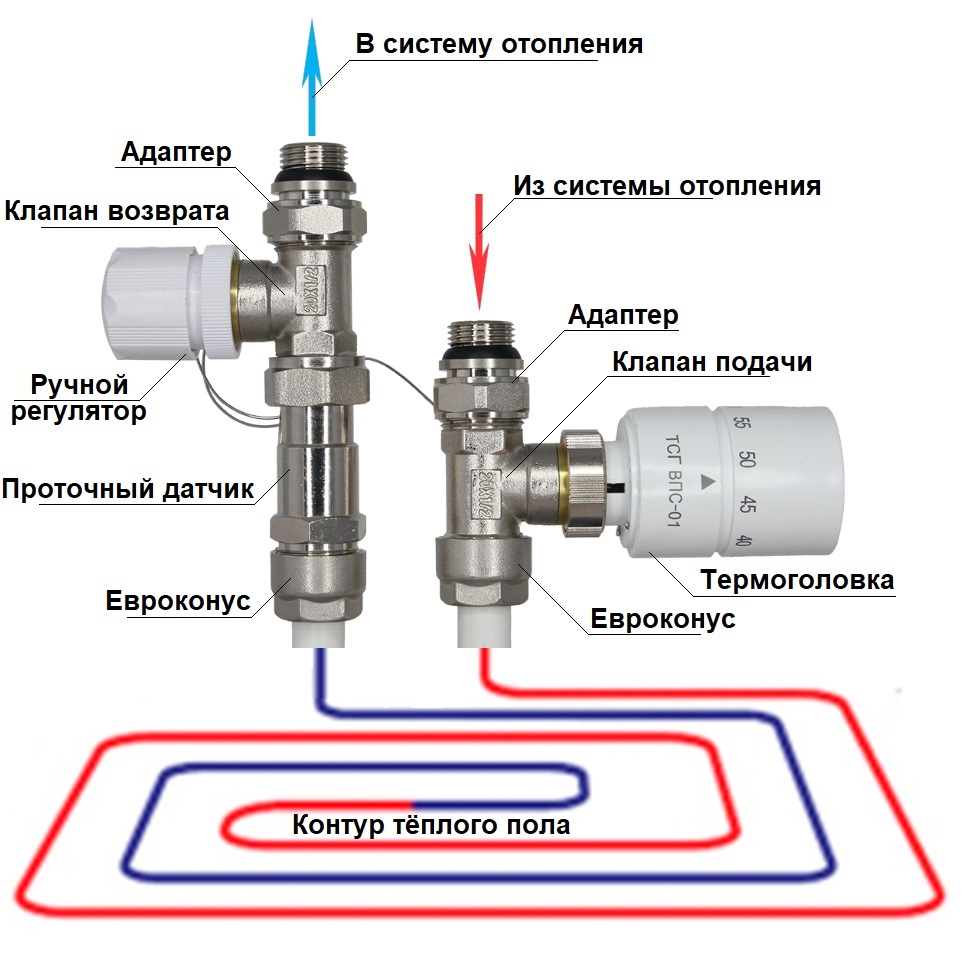

Состав ВТП-У1.П1.:
   Комплект включает в себя:
- Регулирующий клапан прямой РКП-15а. - 1 шт.
- Регулирующий клапан угловой РКУ-15а. - 1 шт.
- Термостатическая головка ТСГ ВПС-01 – 1шт.
- Регулирующий/защитный колпачок - 2 шт.

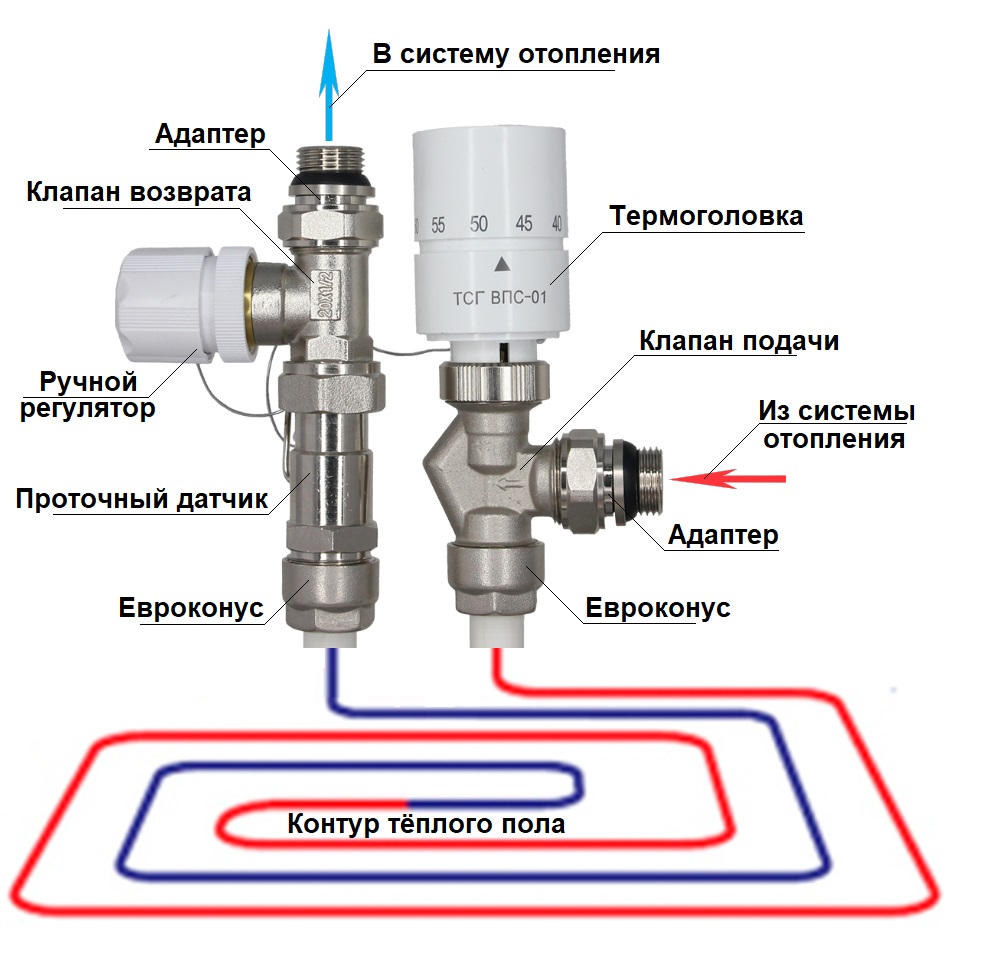

Состав ВТП-У1.О1.:
   Комплект включает в себя:
- Регулирующий клапан угловой РКУ-15а. - 1 шт.
- Регулирующий клапан осевой - 1 шт.
- Термостатическая головка ТСГ ВПС-01 – 1шт.
- Регулирующий/защитный колпачок - 2 шт.

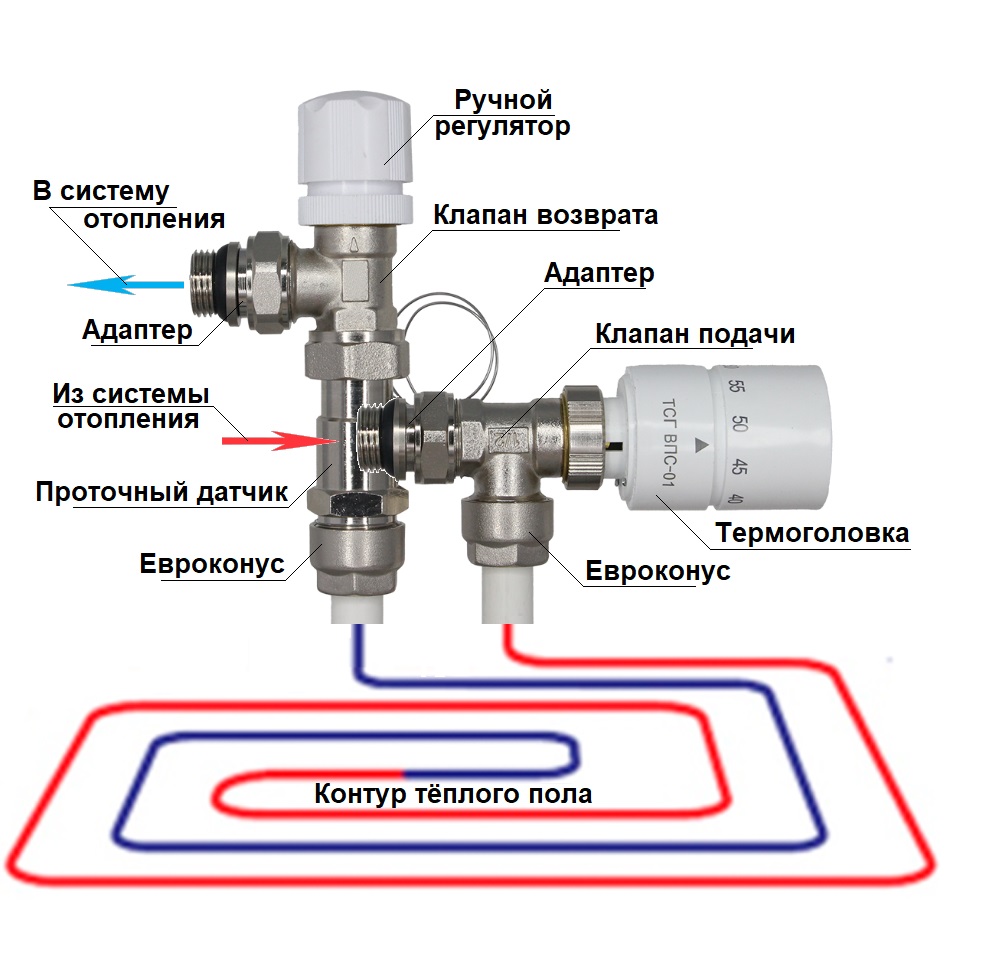

Состав ВТП-П1.О1.:
   Комплект включает в себя:
- Регулирующий клапан прямой РКП-15.а - 1 шт.
- Регулирующий клапан осевой - 1 шт.
- Термостатическая головка ТСГ ВПС-01 – 1шт.
- Регулирующий/защитный колпачок - 2 шт.
