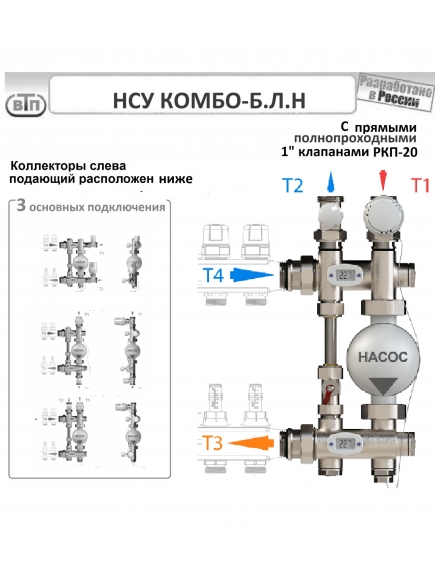

Насосно-Смесительный Узел КОМБО-Б

       Насосно-Смесительный Узел КОМБО-Б, далее НСУ КОМБО-Б, предназначен для подготовки низкотемпературного теплоносителя и обеспечения его циркуляции через контуры системы отопления «Тёплый пол». Адаптирован для сопряжения с коллекторной группой, располагаемой с левой стороны от узла и снабжен регулируемым байпасом. Позволяет реализовать нижнее и боковое подключение теплоснабжающей магистрали.

         Узел состоит из блока подачи (1) и блока подмеса (2), объединённых циркуляционным насосом (3). Для соединения с насосом, блоки снабжены накидными гайками (4).
         НСУ КОМБО-Б снабжён регулирующими клапанами подачи (7) и возврата (8), через которые он сообщается с подающей и обратной линиями теплоснабжающей магистрали или котла. Клапаны монтируются на НСУ соединителями с накидной гайкой. Блок подачи оснащен защитной гильзой (9) для установки термодатчика (12). Клапан подачи (7) снабжён термостатической головкой (10), соединенной через капиллярную трубку (11) с выносным термодатчиком (12). Клапан возврата обеспечен защитным/регулировочным колпачком (19), предназначенным для ручной регулировки пропускной способности клапана.  Наружные резьбы на торцах блоков подачи и подмеса, предназначены для подключения распределительных коллекторов системы теплого пола. На лицевой и задней сторонах блоков реализованы резьбовые выводы с внутренней резьбой 1/4". На лицевой стороне через защитные гильзы (9) установлены термометры (13). Блоки подачи и подмеса соединены регулируемым байпасом (20), с фиксированной настройкой.
         В блоке подмеса встроен обратный клапан.
         В резьбовое отверстие верхней части блока подачи, установлен клапан для выпуска воздуха (14). Все свободные отверстия штатно снабжены заглушками (5).
         Герметизация всех соединений осуществляется уплотнительными элементами из NBR-71.

Особенности НСУ КОМБО-Б.

• Наличие регулируемого байпаса дает возможность полного или дозированного протока теплоносителя по малому кругу, предотвращая его работу на «закрытую задвижку», а так же увеличивает скорость прогрева системы отопления.
• Насосно-Смесительные Узлы укомплектованы термостатическими головками с выносными датчиками из меди с оптимальным диапазоном регулирования температуры теплоносителя – от 20 до 50°C, что увеличивает точность регулирования.
• Наличие регулирующих клапанов на входе и выходе позволяет отключить систему тёплого пола от остальной системы.
• Герметичность соединений насосно-смесительного узла обеспечена за счет эластичных, уплотнительных элементов. Применение дополнительных герметизирующих материалов, таких как лён, герметизирующие пасты, лента ФУМ и т.п., не требуется.

       Габаритные и установочные размеры



Рекомендации по монтажу, эксплуатации и варианты использования НСУ КОМБО-Б

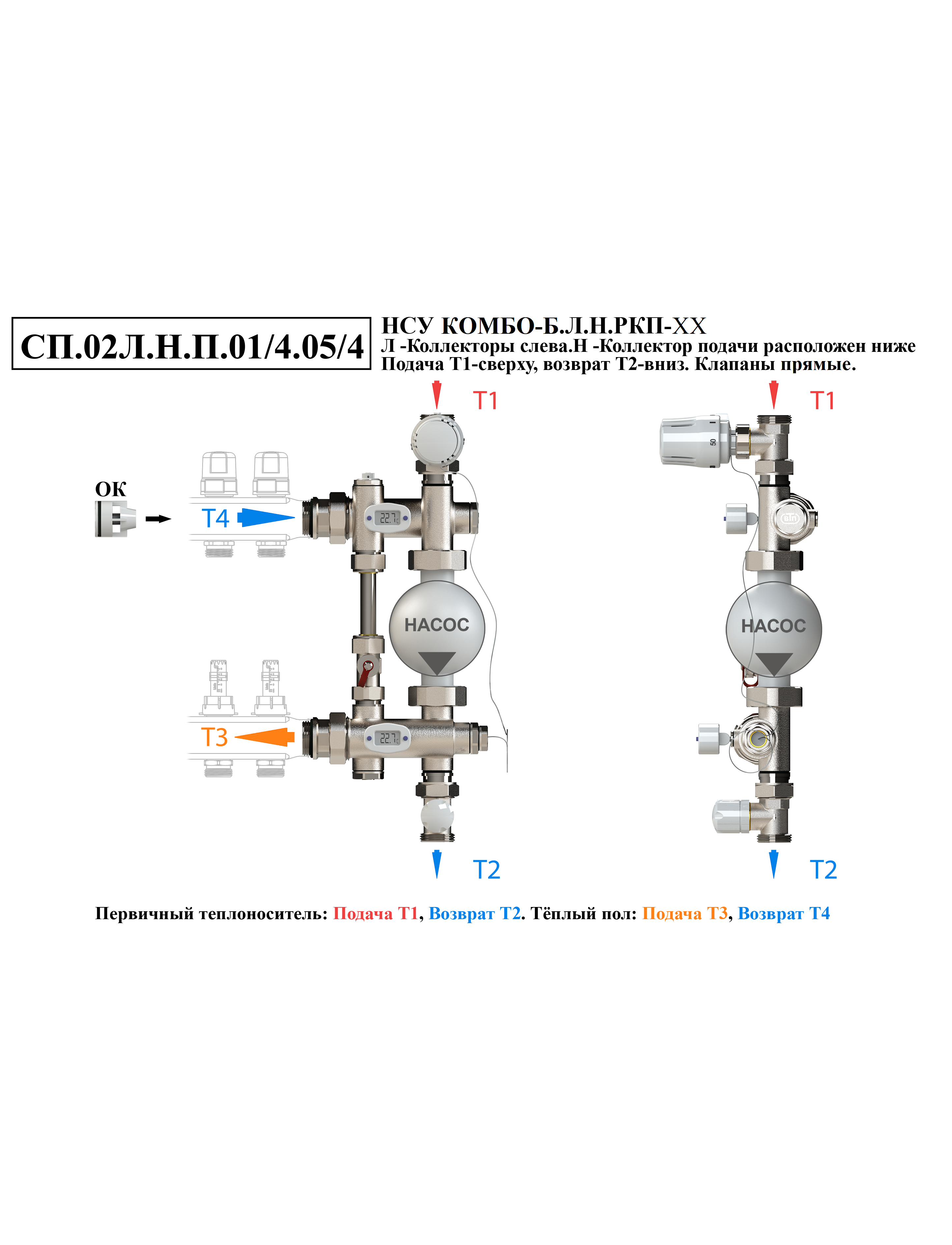

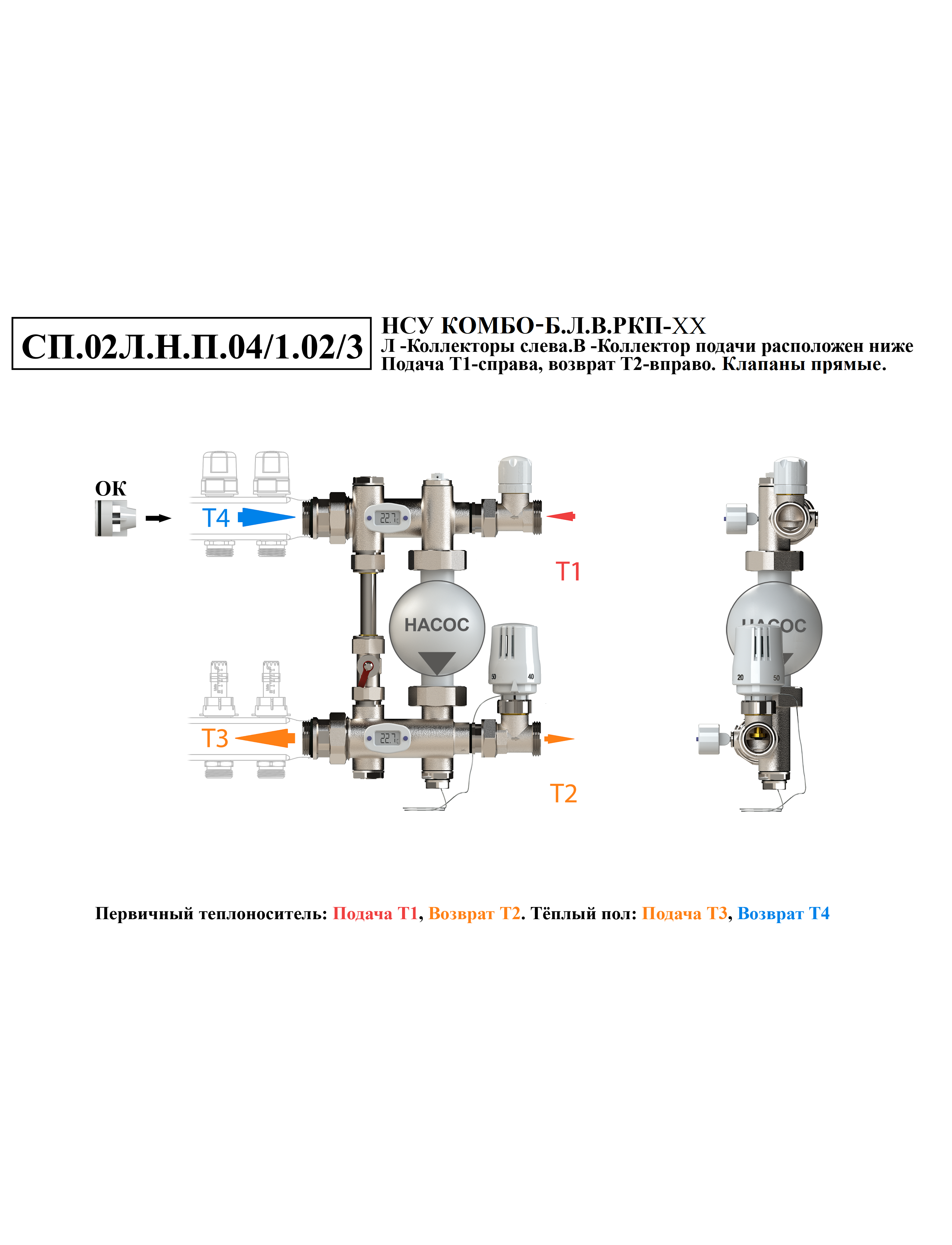

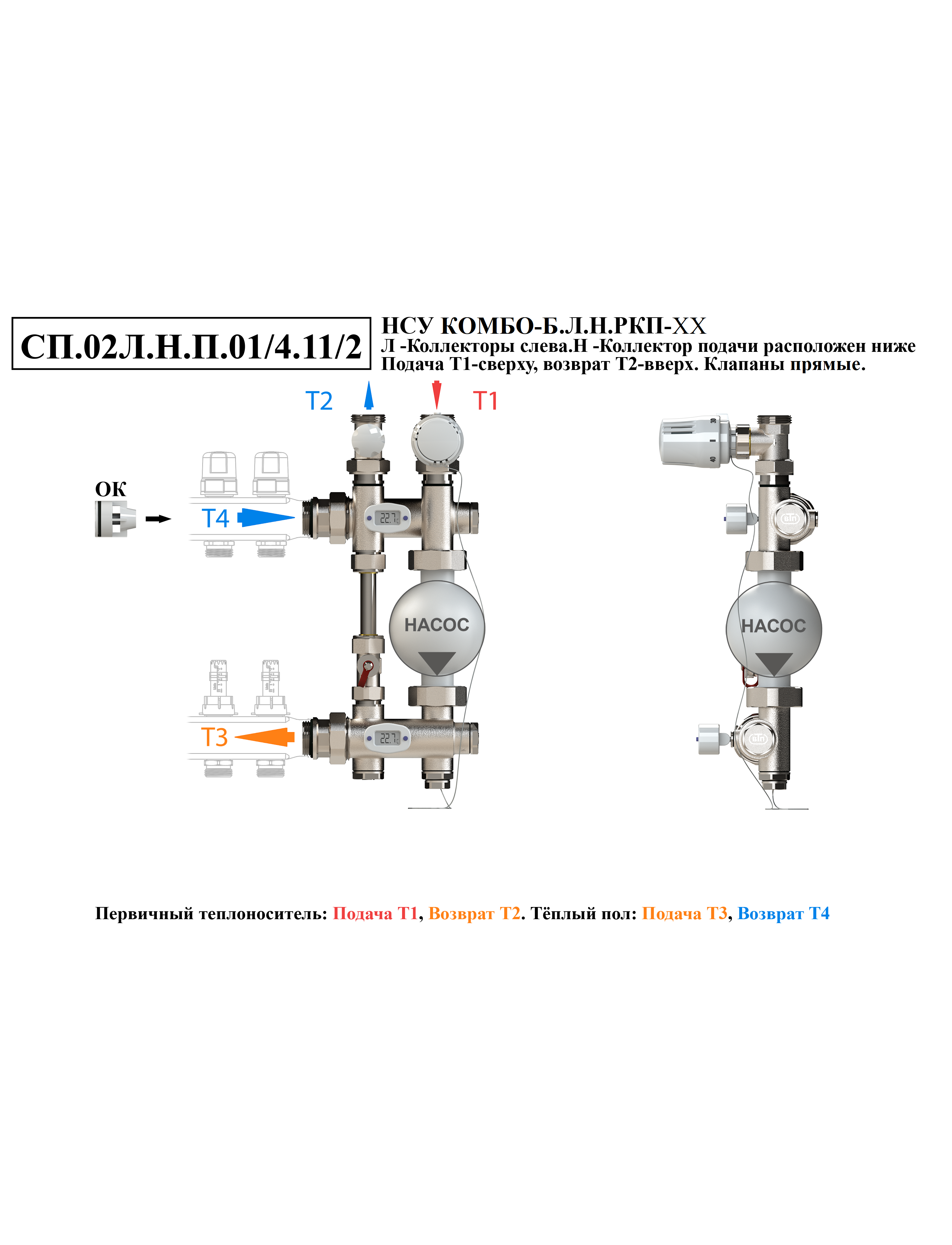

        Нижняя заглушка (5) может быть заменена на дренажный клапан. Комплект позволяет реализовать боковое или нижнее подключение с последовательным и параллельным типом смешивания теплоносителя. Подключение коллекторной группы может быть произведено через адаптер.

Рекомендации по проектированию систем отопления с применением НСУ КОМБО-Б

        НСУ КОМБО-Б позволяют управлять температурой в помещении с помощью комнатного термостата воздуха посредством периодического включения и выключения циркуляционного насоса. Теплоноситель, который поступает в контуры тёплого пола, будет ограничен до значения температуры, заданной на термоголовке, термодатчик которой размещён в блоке подачи.


        НСУ КОМБО-Б позволяют управлять температурой в помещении изменяя подачу теплоносителя из теплоснабжающей магистрали. Для чего на регулирующий клапан, вместо регулировочного колпачка, устанавливается сервопривод, сообщающийся с комнатным термостатом воздуха.
        Таким образом, возможна реализация удалённого управления системой отопления.

Рекомендации:

• Рекомендуется использовать высокоэффективные циркуляционные насосы с частотным управлением, поддерживающие режим постоянного напора и обеспечивающие экономное электропотребление.

  Для перекрытия потока теплоносителя, вместо термостатической головки на клапане следует установить защитный/регулировочный колпачок (19) и закрыть клапаны.
