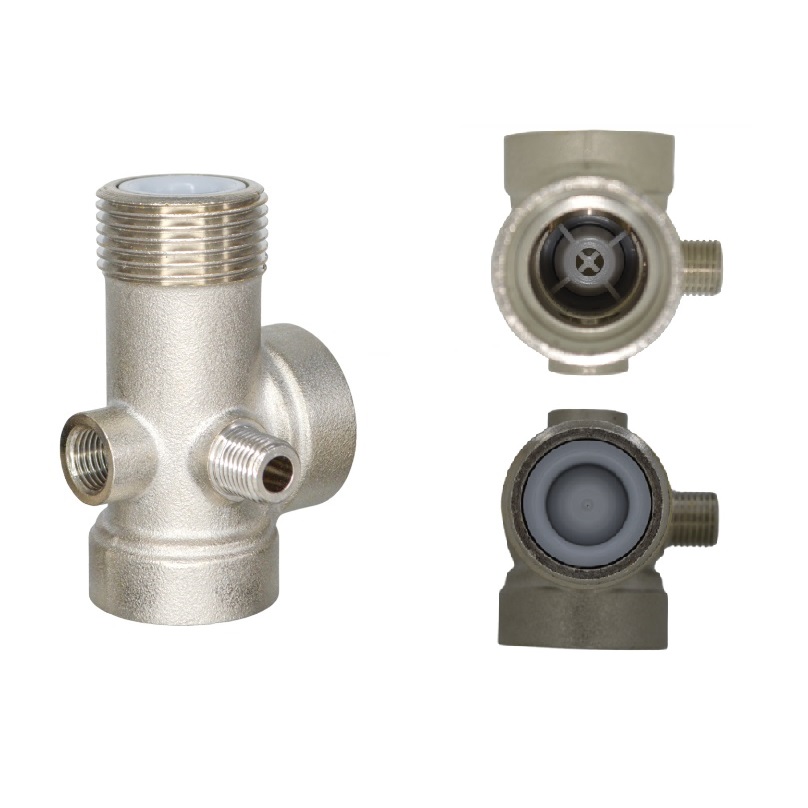

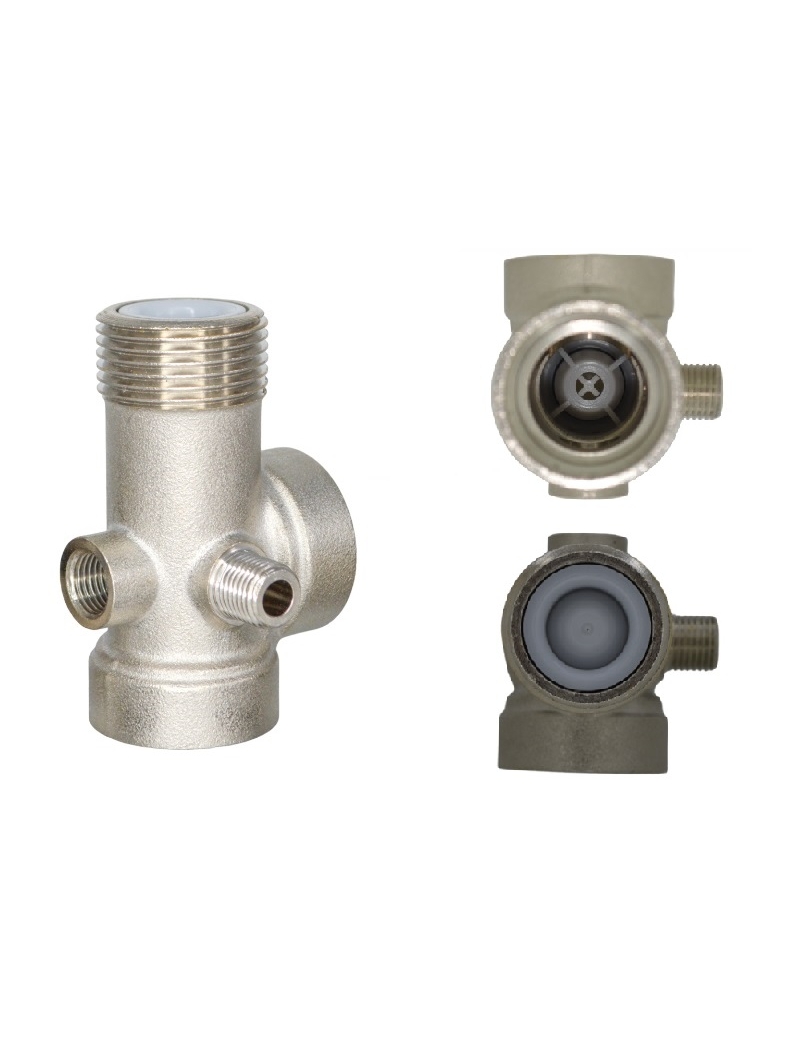

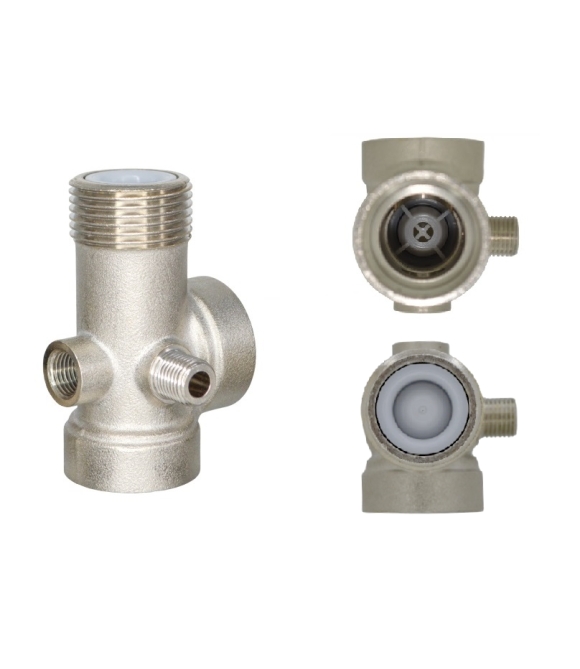

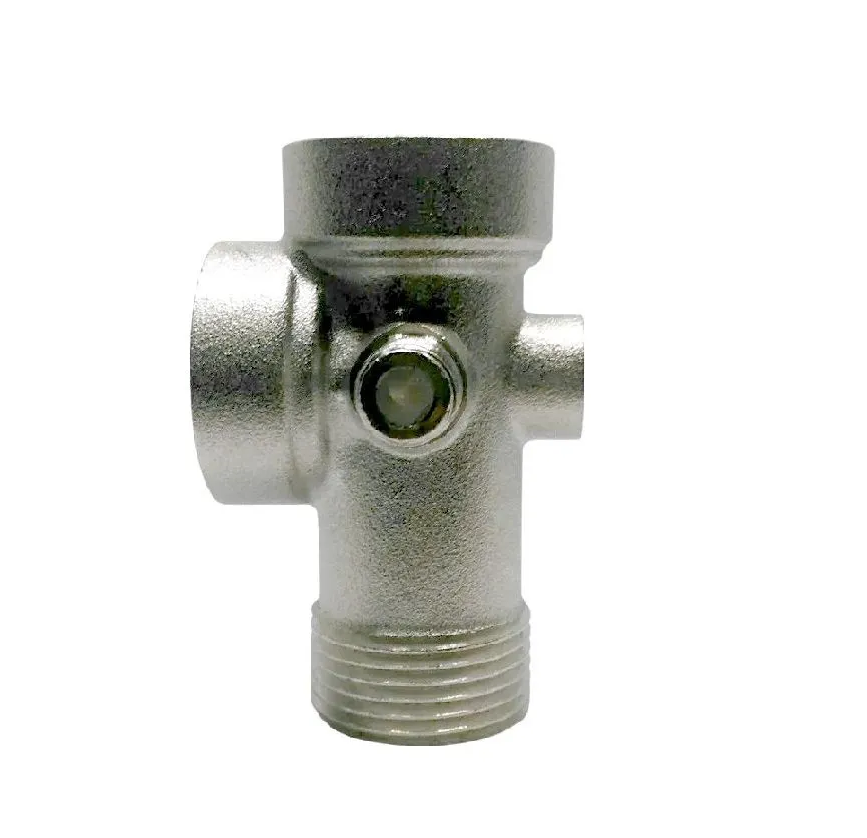

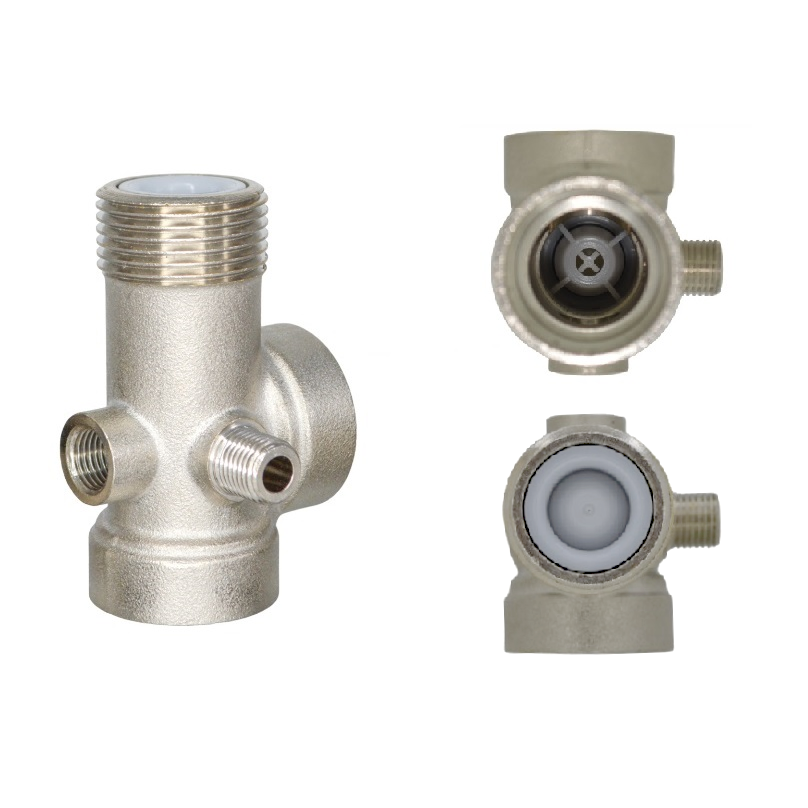

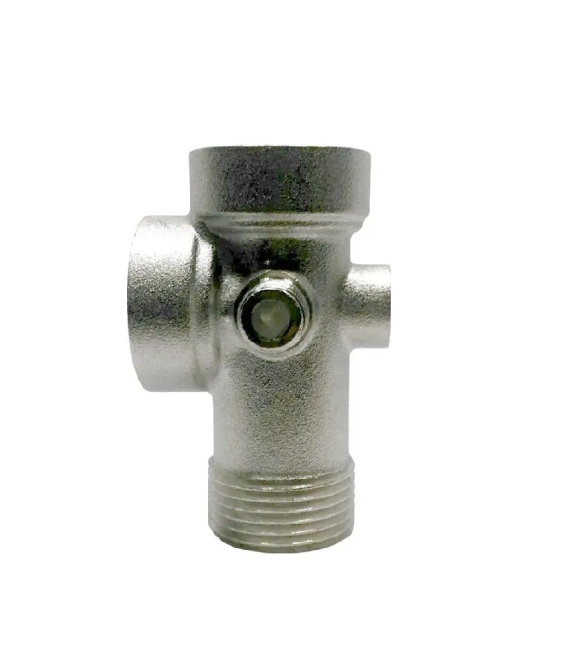

УПНА5В-ОК Узел подключения насосной автоматики: штуцер 5 выводной со встроенным обратным клапаном латунь/никель
(Штуцер 5-выводной со встроенным обратным клапаном) это универсальное решение для подключения автоматики для насосов и размещения ее на гидроаккумуляторе.
Штуцер имеет все необходимые резьбы для сборки узла автоматики для насоса: присоединения датчика сухого хода, который используется в системах водоснабжения для предотвращения работы насоса без воды, реле давления, манометра, трубопроводов, гидроаккумулятора, насоса. Встроенный обратный клапан предотвратит возврат воды обратно в насос, убережет его от поломок и потери давления в системе.
Преимущественное отличие:
Встроенный обратный клапан допускает ток жидкости только в одном направлении от насоса к потребителям. Если насос останавливается, клапан закрывает проход для жидкости, предотвращая ее обратное движение.
Характеристики изделия:

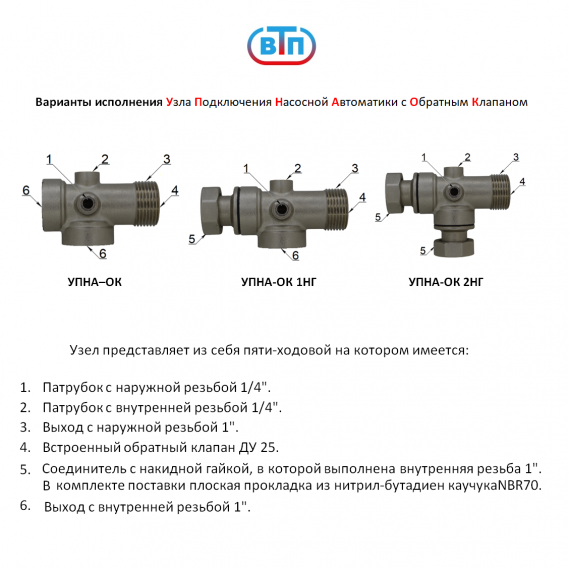

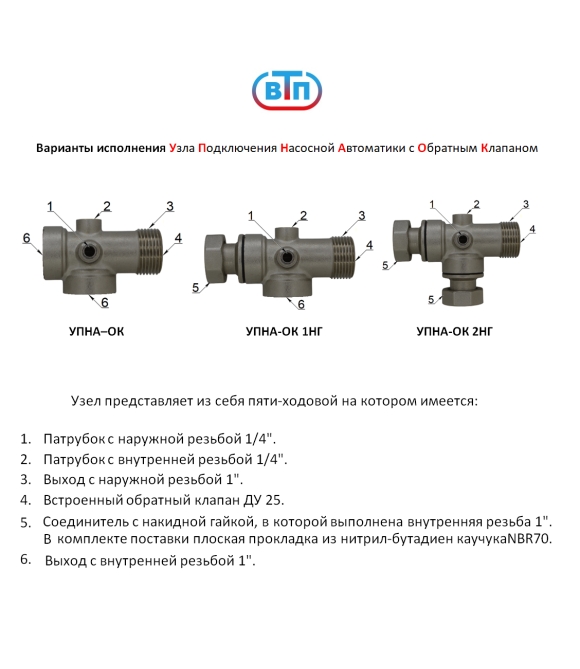

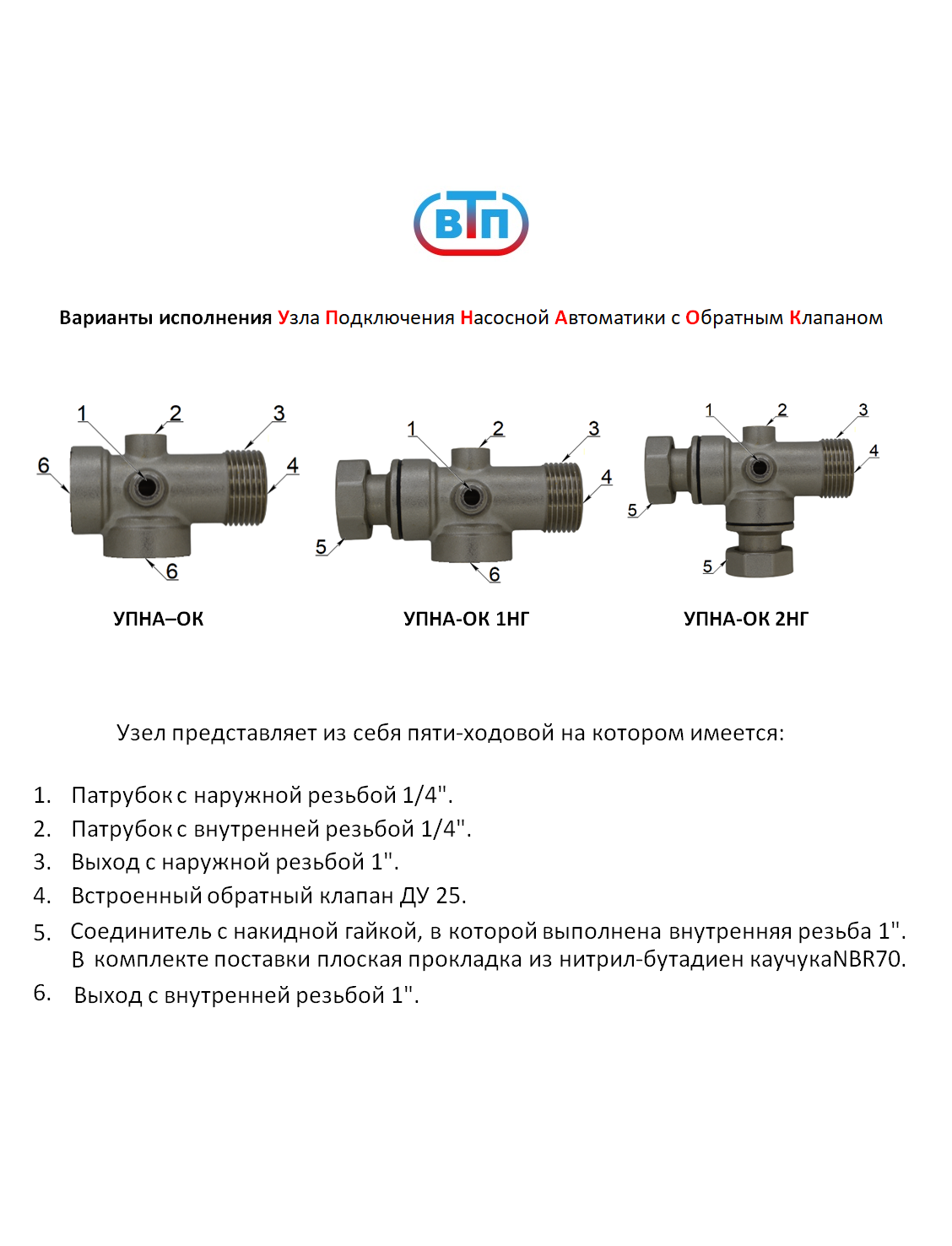

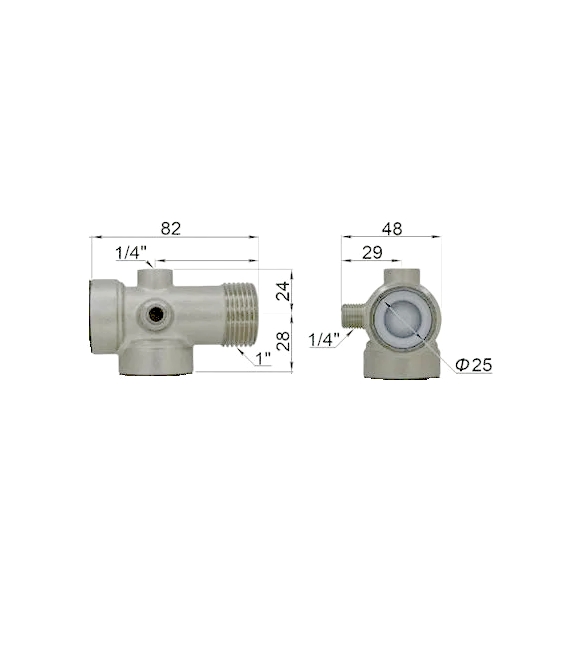

Узел представляет из себя пяти-ходовой штуцер на котором имеется:

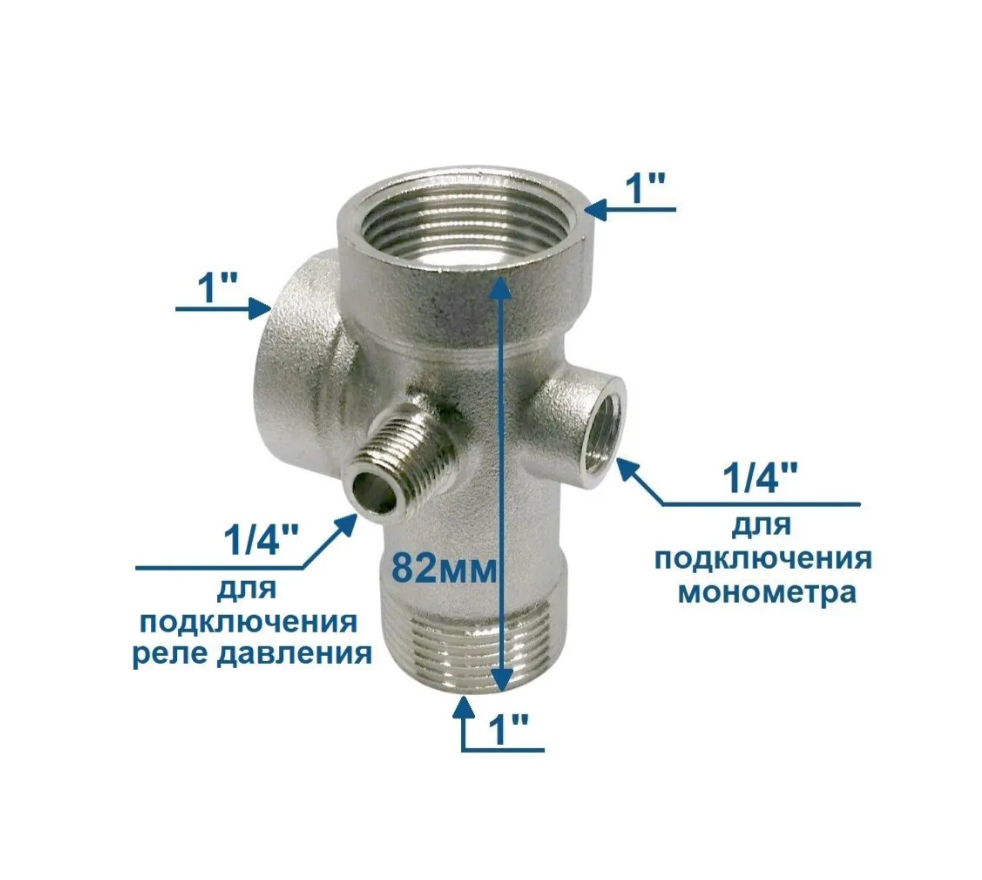

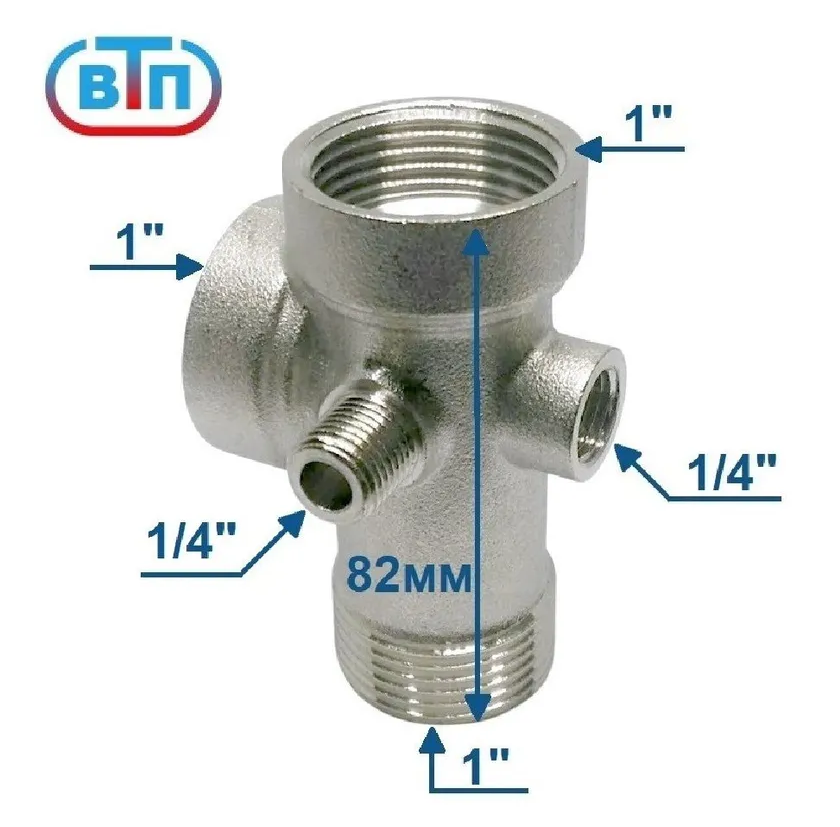

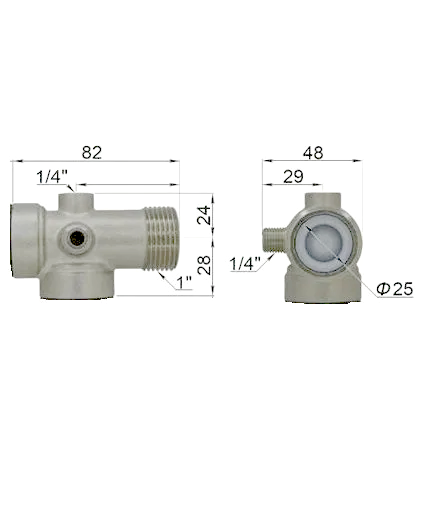

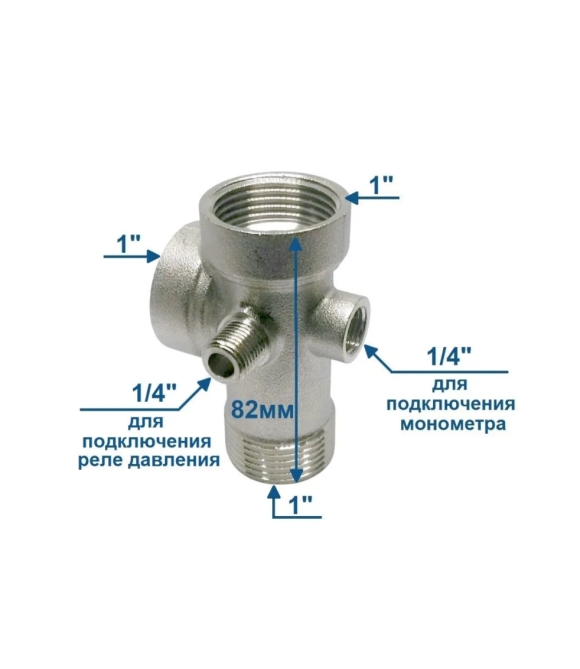

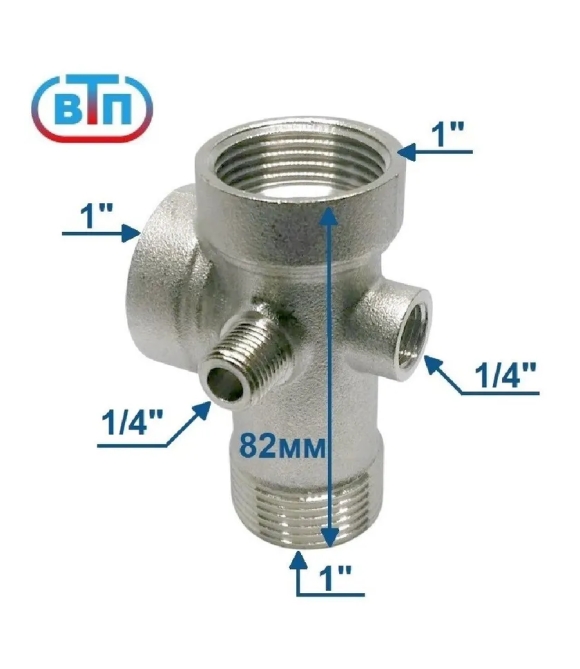

Патрубок с наружной резьбой 1/4" предназначен для крепления реле давления с накидной гайкой. Торцевая поверхность патрубка имеет достаточно большую поверхность, предназначенную для уплотнения соединения с реле давления, предотвращающую повреждение герметизирующей прокладки. Патрубок с внутренней резьбой 1/4" предназначен для установки манометра давления. В выходе с наружной резьбой 1" выполнена цилиндрическая полость с диаметром, обеспечивающим установку обратного клапана с кольцевым уплотнением изNBR70, которое позволяет извлечь обратный клапан для обслуживания или очистки. Клапан изготовлен с конфигурацией, создающей минимальное гидравлическое сопротивление протекающей жидкости. Клапан состоит нейлонового корпуса, штока с золотником и пружины из нержавеющей стали AISI 316, узел седла – из нейлоновой седельной обоймы и тефлонового седла, которые не подвержены коррозии и не способствуют отложению на клапане солей жёсткости, имеющихся в воде. Соединители со свободно вращающейся накидной гайкой предназначены для установки узла соединения на гидроаккумуляторе удобном положении и его фиксации. Соединитель устанавливается в выход с внутренней резьбой 1", соединение герметизируется посредством имеющегося на нём уплотнительного эластичного кольца. Узел соединения имеет компактные габаритные размеры, а конструкция позволяет устанавливать его в любом положении в пространстве.
